"Budowa i modernizacja infrastruktury społecznej, kulturalnej i sportowej w mieście Radlin"
Zadanie 1: Przebudowa i rozbudowa obiektu oraz zmiana sposobu użytkowania części budynku z przeznaczeniem na pomieszczenia domu kultury i świetlicy środowiskowej przy u. Reymonta 7-9 w Radlinie
Zadanie 2: Budynek multisportowy przy ul. Odległej wraz z trybunami sportowymi oraz rozbiórka budynku
Zamawiający:
Miasto Radlin, ul Rymera 15, 44-310 Radlin
Wykonawca:
REMONTEX Spółka z o.o., ul. Józefa Rymera 4, 44-270 Rybnik
Obsługa inwestorska:
Inwestycje Budownictwo Handel "Inwest-Complex" Spółka z o.o.
ul. Góry Chełmskiej 15, 44-100 Gliwice
Obowiązkiem pełniącego Obsługę Inwestorską był pełny zakres czynności określonych w odnośnych przepisach ustawy z dnia 7.07.1994 Prawo Budowlane ( tj. Dz. U. z 2021 poz. 2351 z późniejszymi zmianami) czuwanie nad zgodnością realizacji robót zgodnie z umowa, projektem, normami i zasadami wiedzy technicznej oraz sprawdzanie, zatwierdzanie rozliczeń i faktur pod względem merytorycznym, formalnym i rachunkowym.
Wartość nadzorowanych robót budowlanych:
Zadanie Nr 1: 4 543 446,62 zł netto (5 588 439,34 zł brutto)
Zadanie Nr 2: 7 009 588,24 zł netto ( 8 621 794,28 zł brutto)
Opis Zadania Nr 1
Przedmiotem zadania była przebudowa obiektu przy ul. Reymonta 7-9 w Radlinie. Budynek zlokalizowany jest na działce nr 2496/134. Przebudowane pomieszczenia znajdują sięw istniejącym obiekcie o zróżnicowanym przeznaczeniu. Budynek podzielony jest na części obejmujące siedzibę: Ochotniczej Straży Pożarnej oraz Przychodni Zdrowia (część poza zakresem opracowania) oraz pomieszczenia po nieistniejącym już przedszkolu, bibliotekę publiczną oraz pomieszczenia wielofunkcyjne zajmowane przez organizacje pozarządowe. Budynek częściowo zmienił sposób użytkowania. W ramach adaptacji zostały dostosowane pomieszczenia dla potrzeb Miejskiego Ośrodka Kultury, pomieszczenia dla harcerzy oraz pomieszczenia Świetlicy Środowiskowej i sali zebrań dla organizacji pozarządowych. Obiekt został dostosowany dla potrzeb osób niepełnosprawnych. Wykonano roboty ogólnobudowlane, konstrukcyjne, instalacyjne elektryczne ( w tym także instalację fotowoltaiczną, oddymiającą, niskoprądową), przebudowano przyłącze elektryczne, wykonano instalacje sanitarne ( w tym instalacje wody zimnej, ciepłej, wentylacji i klimatyzacji, instalację hydrantową, ogrzewania, kanalizację sanitarną, odprowadzenie wody z dachów).
Powierzchnia zabudowy : 491,18 m2
Razem powierzchnia całkowita części przebudowanej: 1160,96 m2
ilość kondygnacji nadziemnych – 3
ilość poziomów podziemnych – 1
Opis Zadania Nr 2

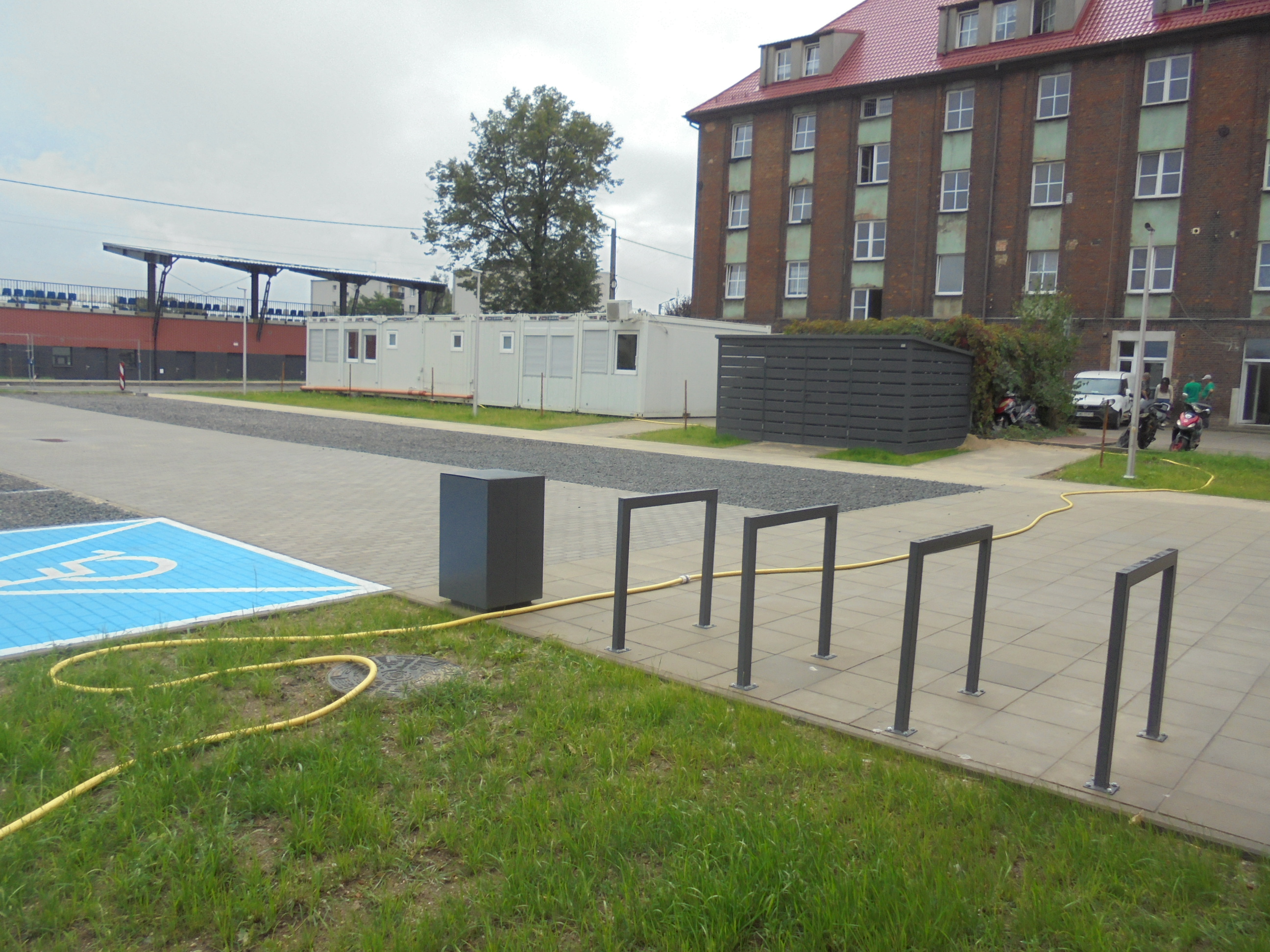

Zagospodarowanie terenu
Powierzchnia terenu 14 110 m2.
Powierzchnia zabudowy 781,95 m2

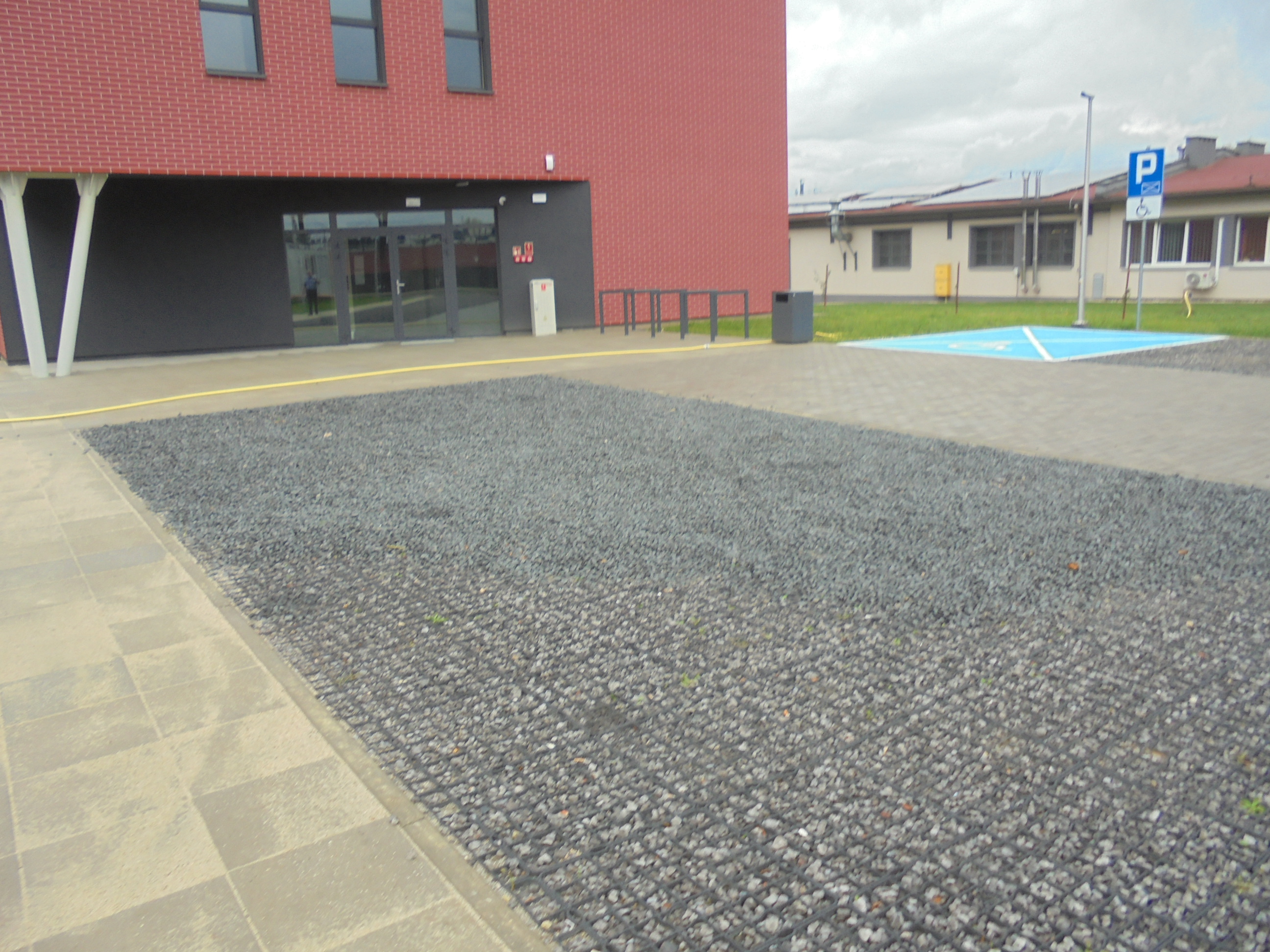

Nawierzchnie utwardzone 1 894,50 m2 ( płyty chodnikowe 307,35 m2, kostka betonowa 832,58 m2 , krata trawnikowa 293,30 m2 , nawierzchnie istniejące 458,13 m2 ,
Powierzchnia biologicznie czynna 11 433,55 m2 .
Wykonano przyłącza wodociągowe, kanalizacji sanitarnej, kanalizacji deszczowej, zewnętrznej instalacji elektrycznej.
Rozbiórka istniejącego budynku pawilonu sportowego
Budynek murowany posadowiony na ławach żelbetowych
- kubatura netto - 3 552,05 m3,

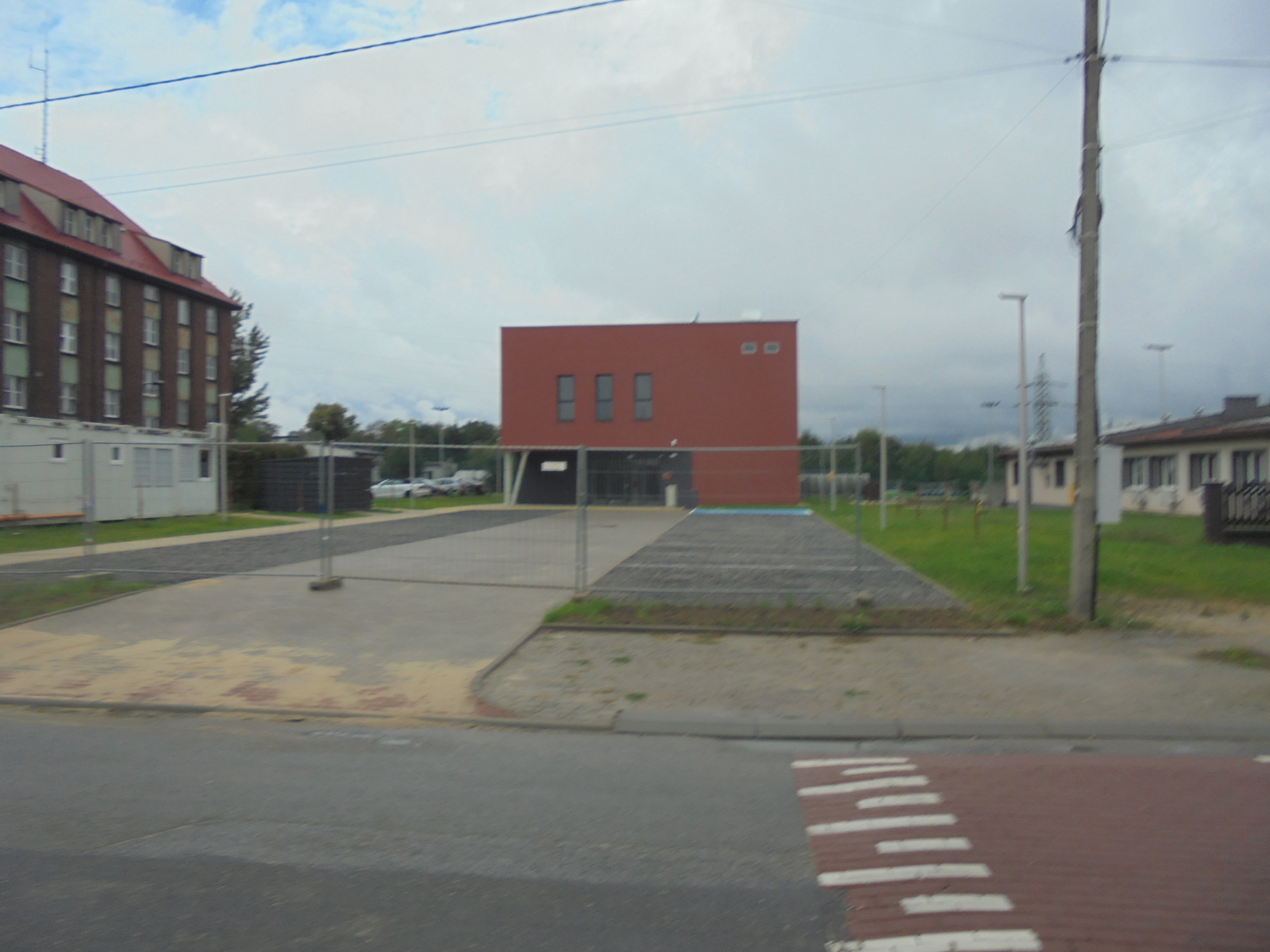

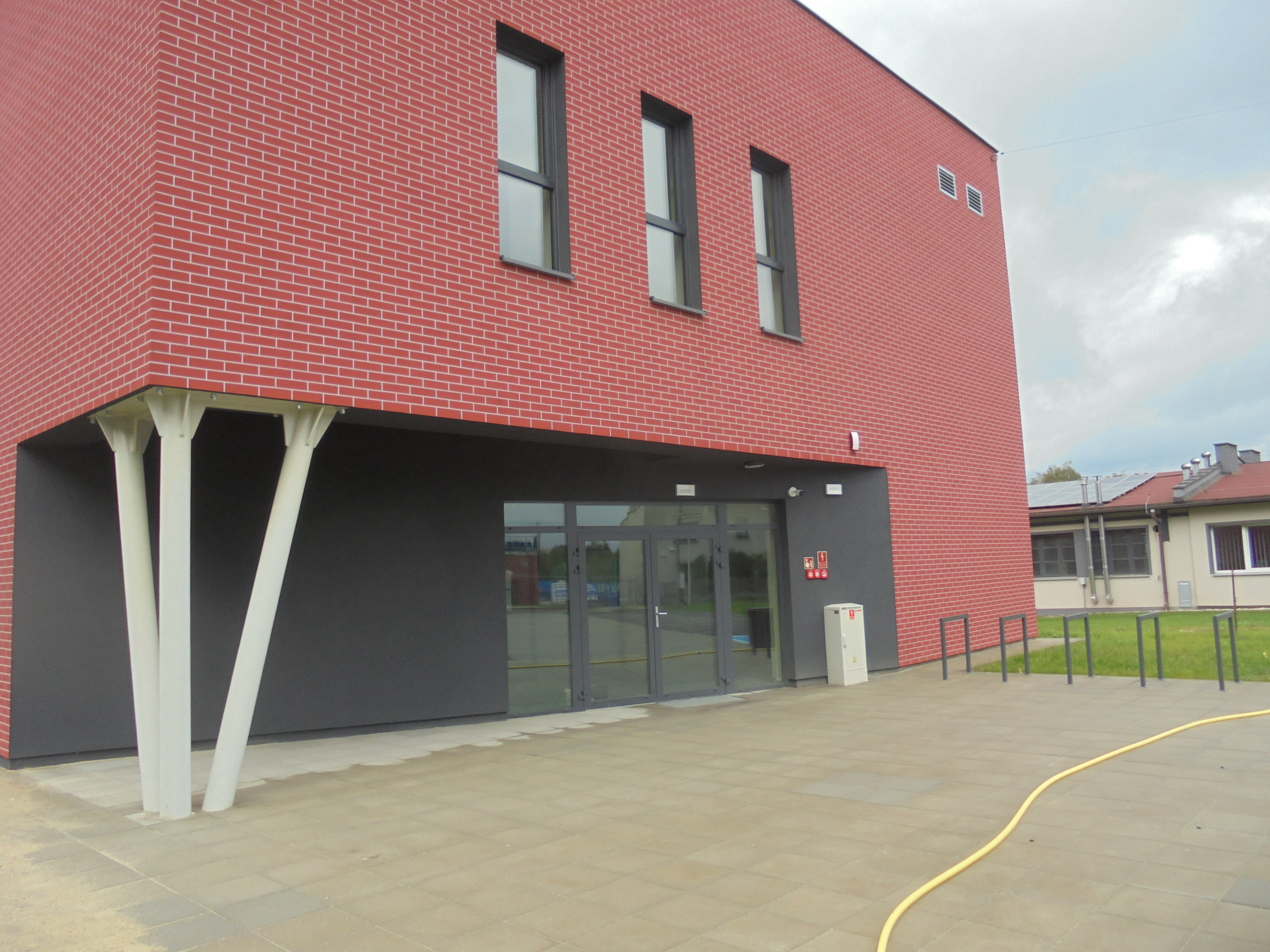

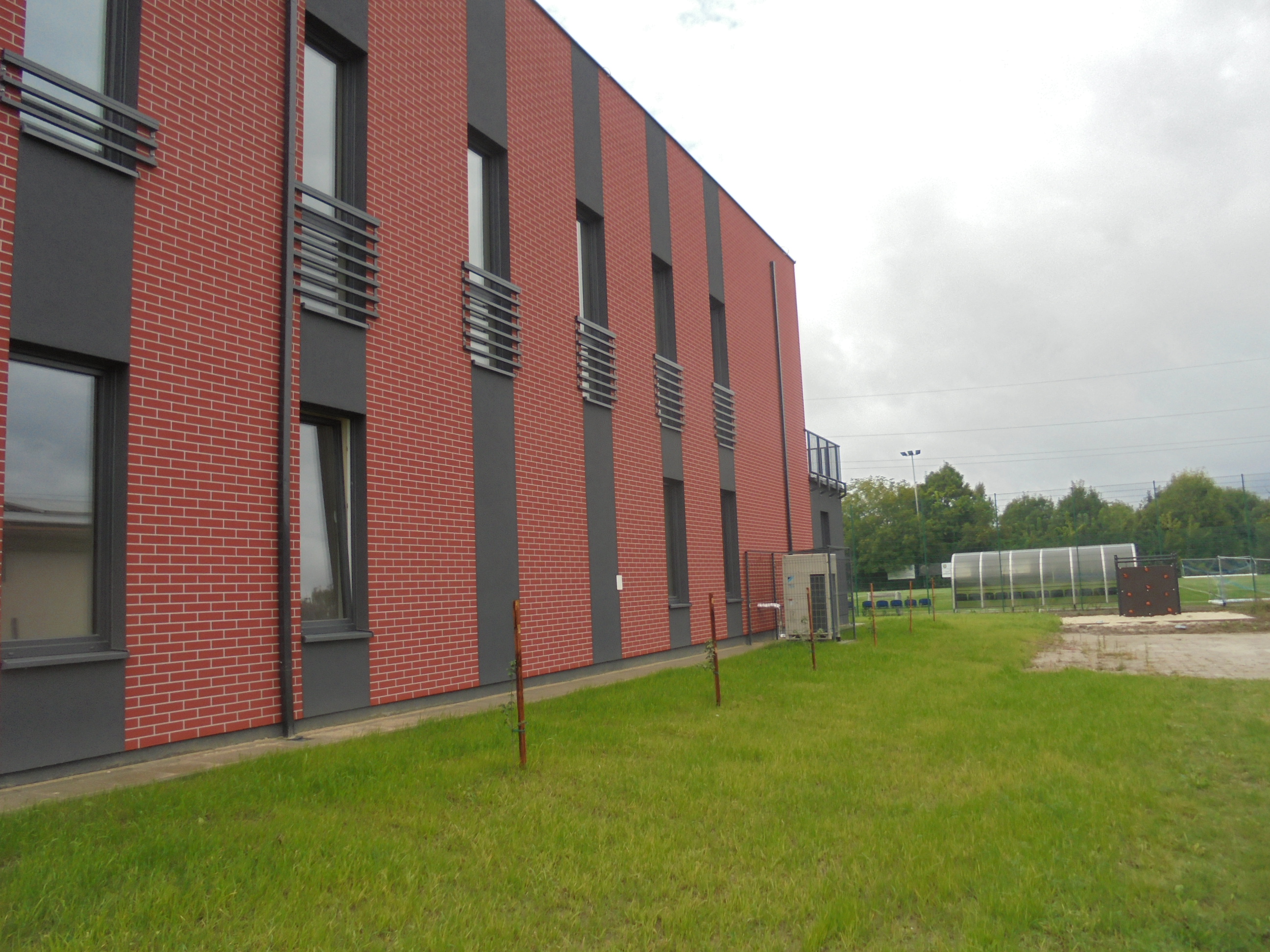

Budowa Budynku Multisportu:
Główna konstrukcja budynku jest wykonana w konstrukcji murowanej z elementami żelbetowymi. Posadowienie budynku bezpośrednio na ławach i stopach żelbetowych
Parametry techniczne
- powierzchnia zabudowy: 390,76 m2,
- powierzchnia użytkowa: 597,67 m2,
- kubatura: 3 597,74 m3,
- liczba kondygnacji: 2,
Budynek Multisportowy został wyposażony w następujące instalacje:
Instalację ciepłej wody użytkowej, instalację wody zimnej, instalację kanalizacji sanitarnej, instalację C.O., instalację wentylacji mechanicznej i klimatyzacji, zewnętrzne instalacje kanalizacji sanitarnej, deszczowej i wodociągowej.
Instalacje elektryczne: przebudowę zasilania budynku, zabudowa złącza z wyłącznikiem ppoż., tablice rozdzielcze, wewnętrzne linie zasilające, instalację oświetlenia i gniazd wtyczkowych, instalację oświetlenia ewakuacyjnego i awaryjnego, instalację przeciwporażeniową i połączeń wyrównawczych, ochronę przepięciową, oświetlenie zewnętrzne, system monitoringu, instalację alarmową, okablowanie strukturalne, instalację fotowoltaiczną o mocy 9 900 W

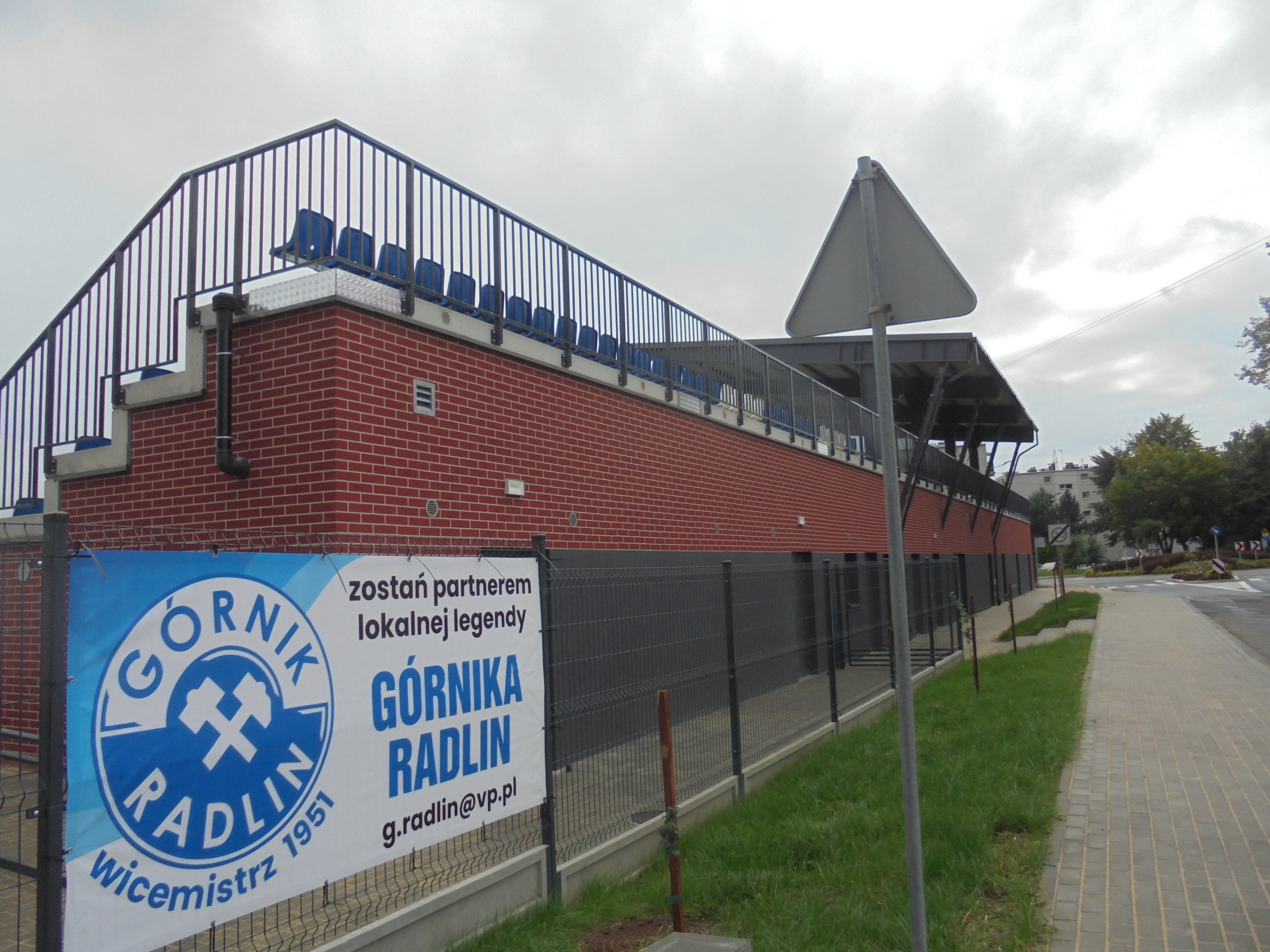

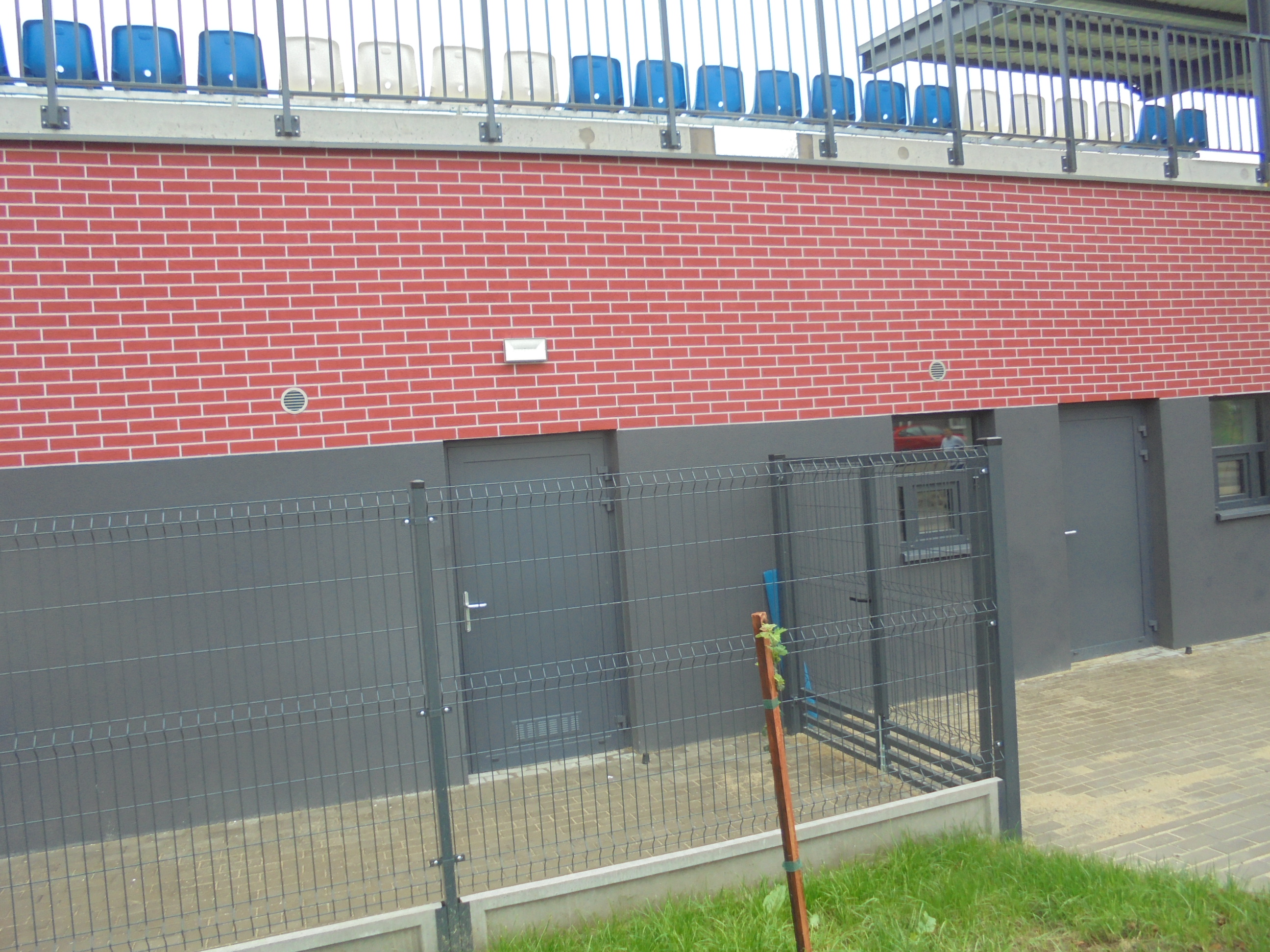

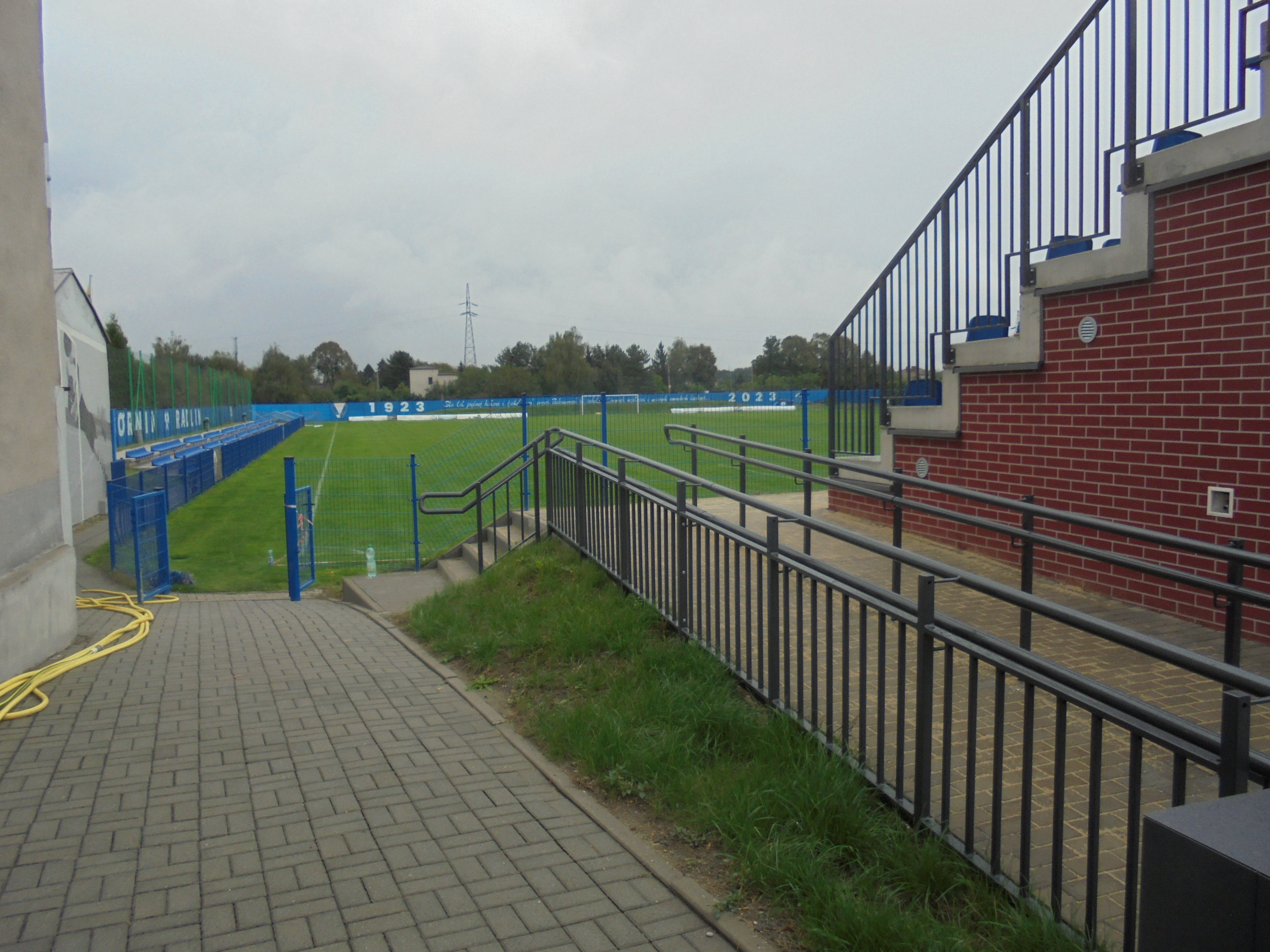

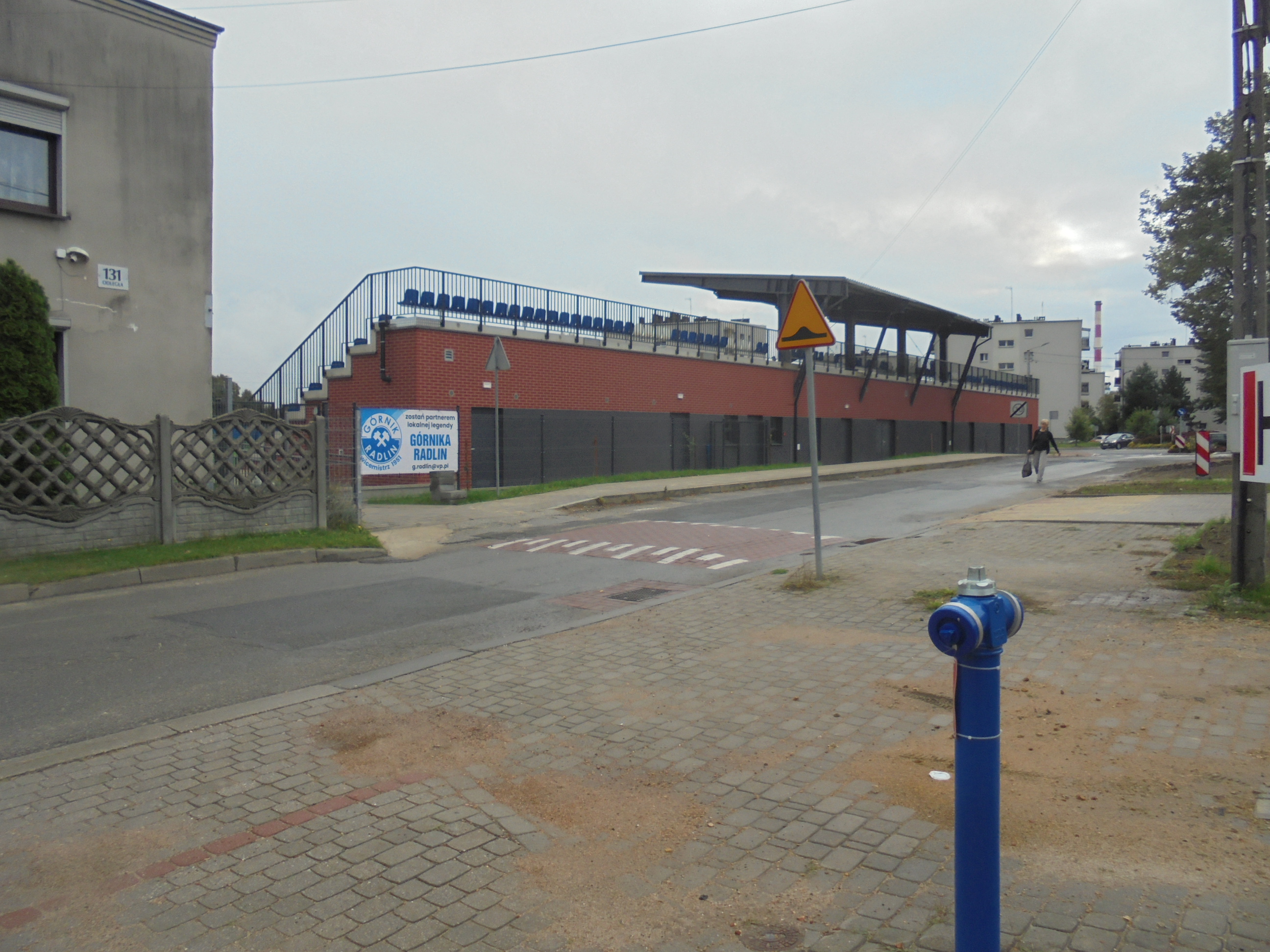

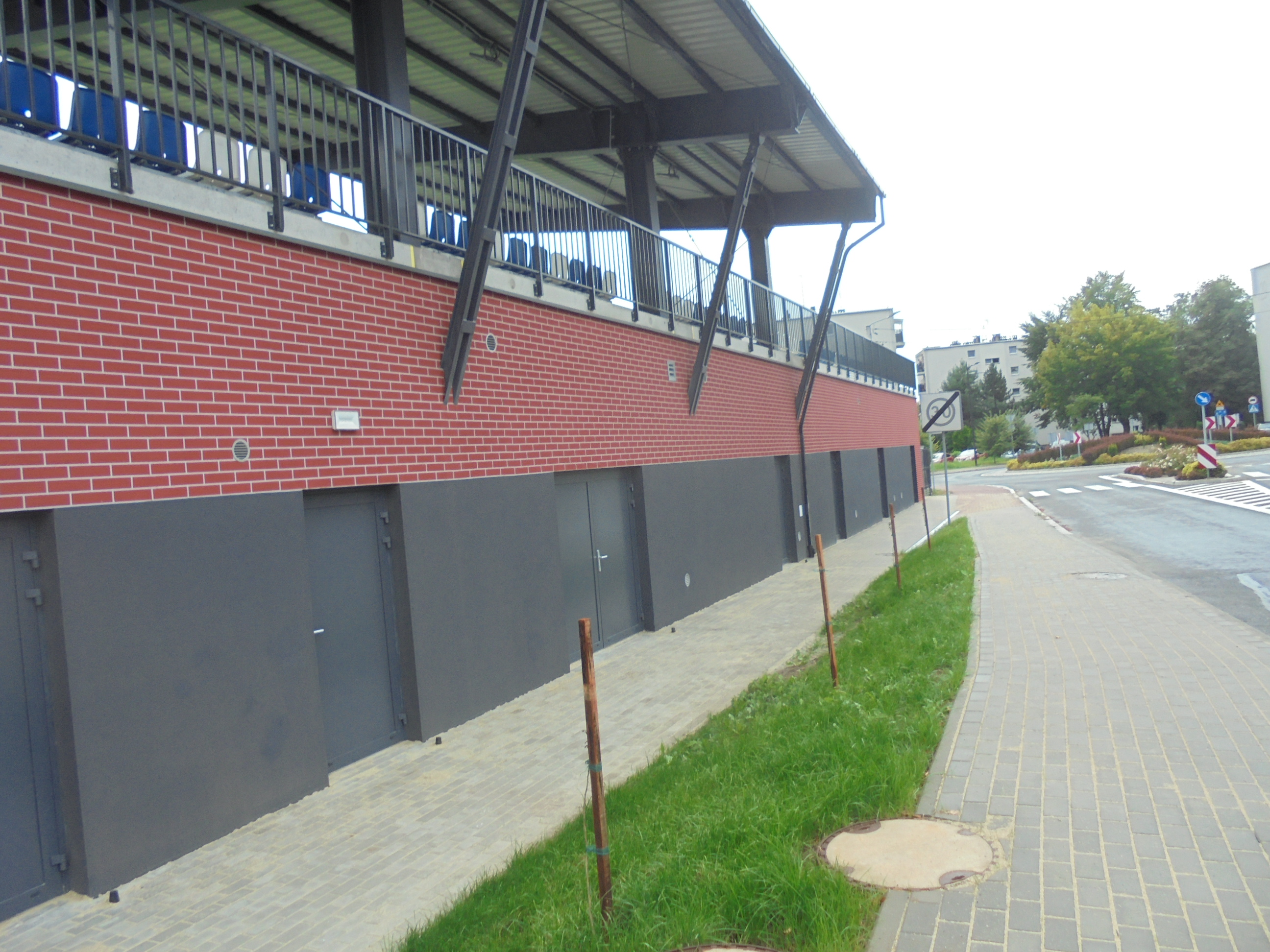

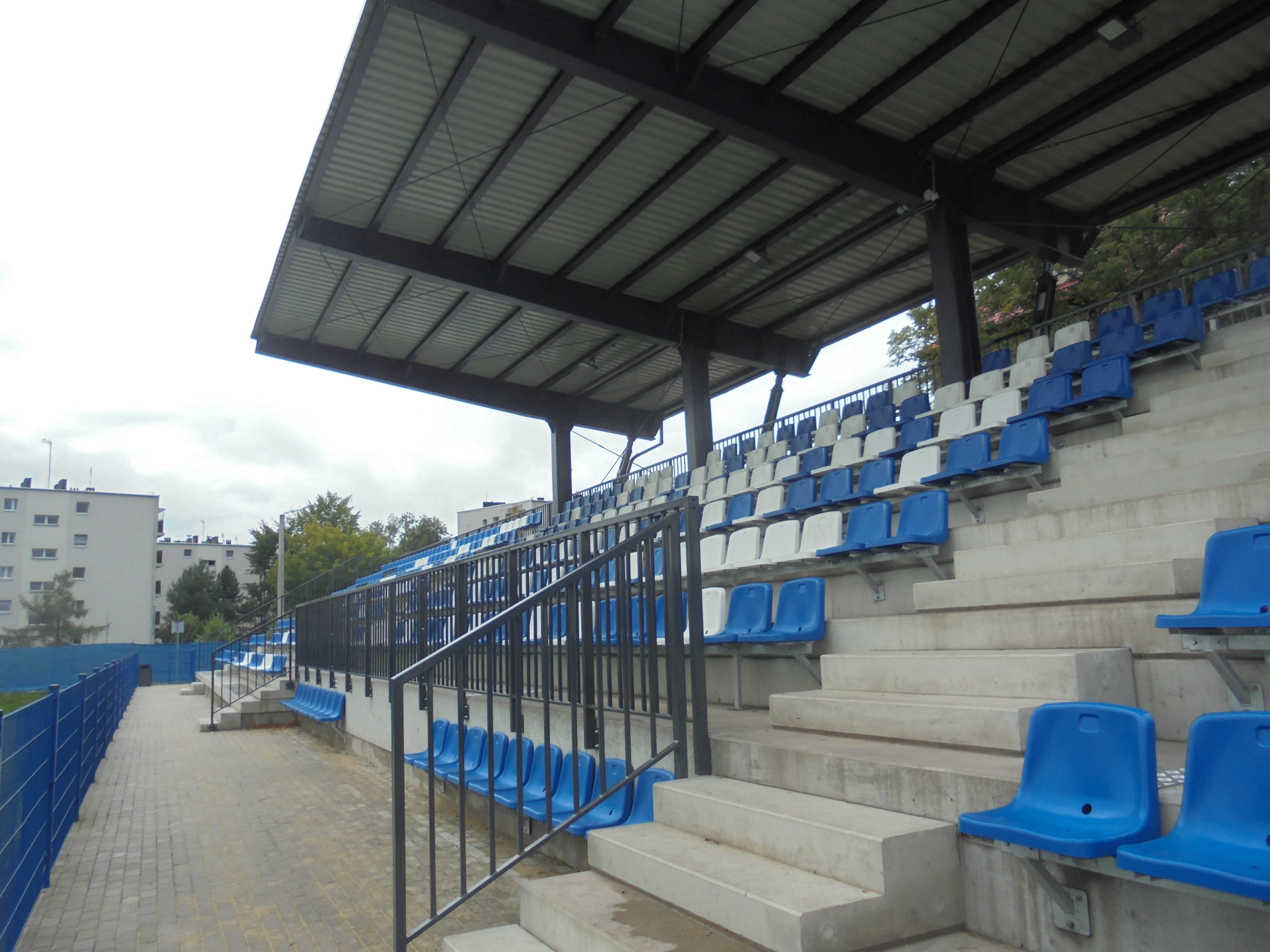

Budowa Budynku Trybun:

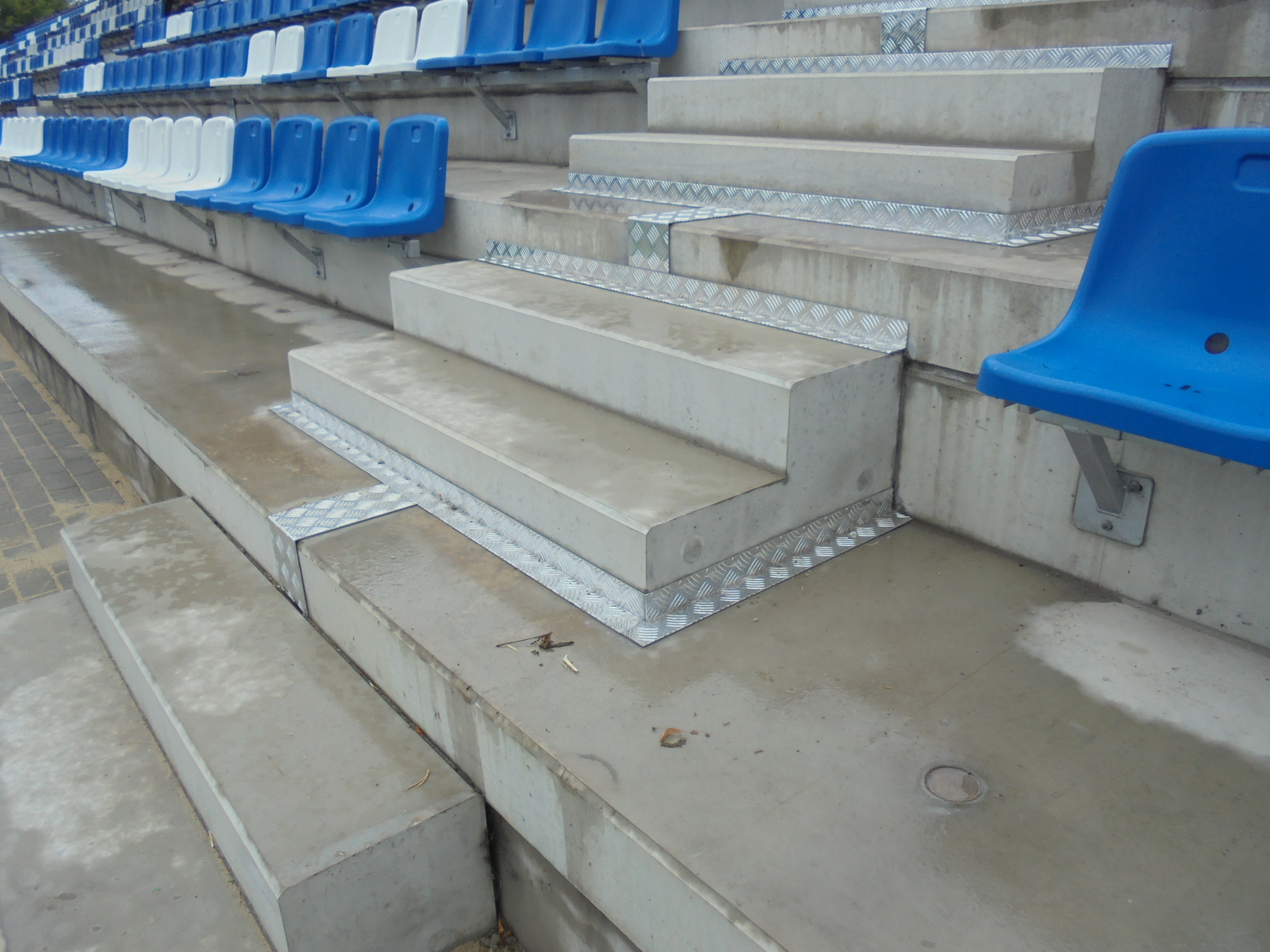

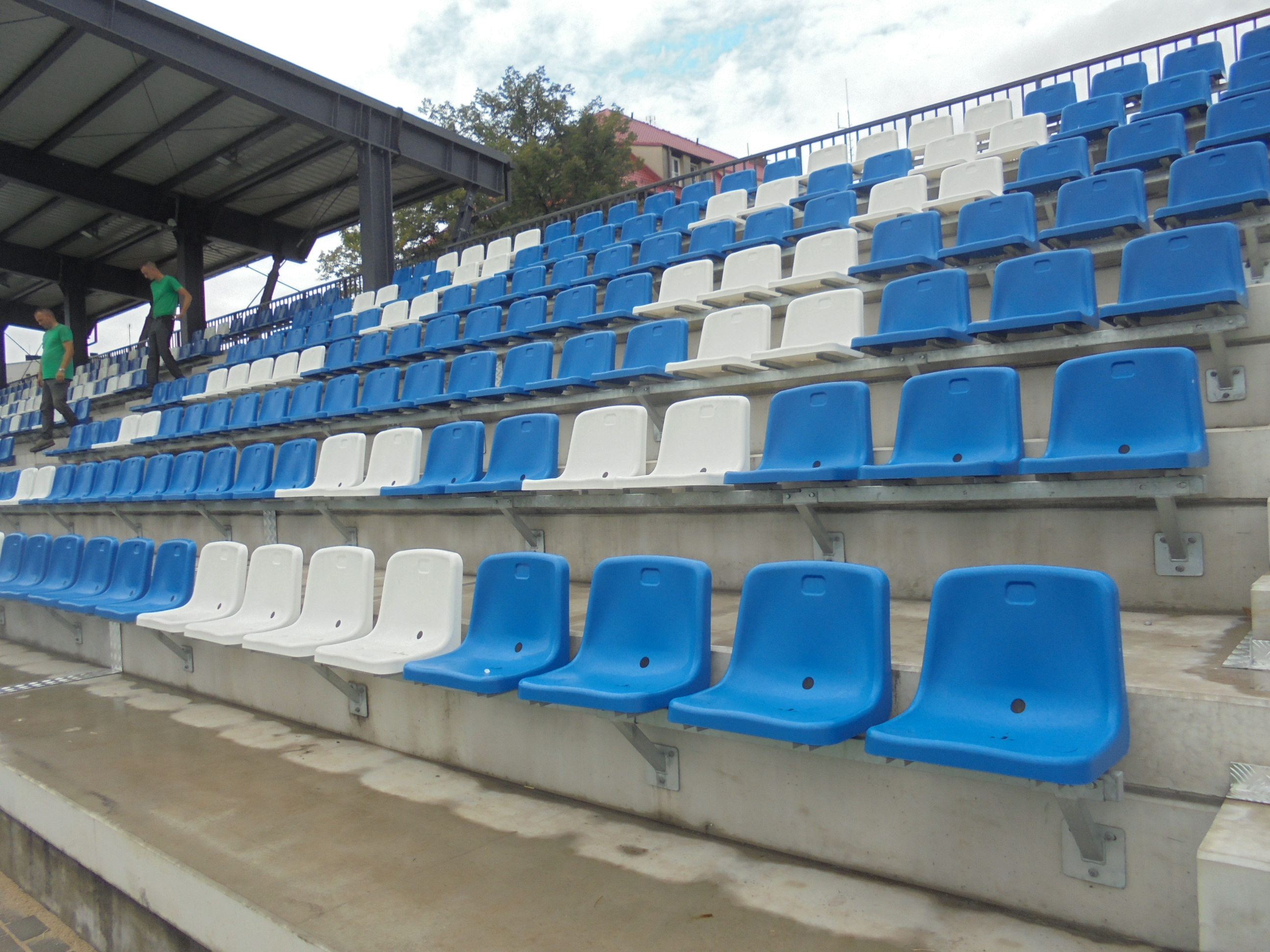

Główna konstrukcja budynku jest wykonana w konstrukcji murowanej z elementami żelbetowymi. Strop jako konstrukcja siedzisk jest wykonana z prefabrykatów żelbetowych. Posadowienie budynku bezpośrednio na ławach i stopach żelbetowych. Zadaszenie nad częścią miejsc siedzących jest wykonane w konstrukcji stalowej.
Parametry techniczne
- powierzchnia zabudowy: 391,19 m2
- powierzchnia użytkowa: 51,73 m2,
- kubatura: 1 382,27 m3,
- wysokość budynku: 4,075 m,
- wysokość zadaszenia trybun: 8,25 m
- liczba kondygnacji: 1,
Budynek trybun został wyposażony w następujące instalacje:
Instalację ciepłej wody użytkowej, instalację wody zimnej, instalację kanalizacji sanitarnej, instalację C.O. , instalacje wentylacji mechanicznej/grawitacyjnej, zewnętrzną kanalizację sanitarną, deszczową i wodociągową.
Instalacje elektryczne: przebudowa zasilania budynku, zabudowa złącza z wyłącznikiem ppoż., tablice rozdzielcze, wewnętrzne linie zasilające, instalację oświetlenia i gniazd wtyczkowych, instalację oświetlenia ewakuacyjnego i awaryjnego, instalację przeciwporażeniową i połączeń wyrównawczych, ochronę przepięciową, oświetlenie zewnętrzne, instalację alarmową, okablowanie strukturalne, instalację fotowoltaiczną o mocy 4950 W
