Zadanie: Rozbiórka wiaduktu w ciągu ul. Kokotek w Rudzie Śląskiej w rejonie Urzędu Skarbowego
Pełniona funkcja:
Sprawowanie obowiązków Inżyniera Kontraktu w zakresie kompleksowej obsługi realizacji inwestycji, w tym: zarządzanie, koordynowanie, organizowanie robót budowlanych, kontrola i nadzór nad jej realizacją.
W okresie: od 30.05.2012r. (podpisanie Umowy) do 24.12.2012 (data złożenia Raportu Zakończenia)
Okres gwarancyjny – 36 miesięcy
Strony Kontraktu:
INWESTOR:
Urząd Miasta Ruda Śląska
pl. Jana Pawła II 6,
INŻYNIER KONTRAKTU:
Inwestycje, Budownictwo, Handel
„Inwest - Complex” Sp. z o.o.
ul. Góry Chełmskiej 15, 44-100 Gliwice
WYKONAWCA:
Przedsiębiorstwo Budowy Dróg
„DROGOPOL-ZW” Sp. z o.o.
ul. Siemianowicka 52d
40-301 Katowice
AUTOR PROJEKTU
DMK Inżynieria Sp. z o.o.
ul. Kościuszki 64/7
44-200 Rybnik
Charakterystyka zadania:
Przedmiotem zadania była rozbiórka wiaduktu drogowego wraz z przebudową drogi w ciągu ul. Kokotek w Rudzie Śląskiej. Szczegółowy zakres inwestycji obejmował:

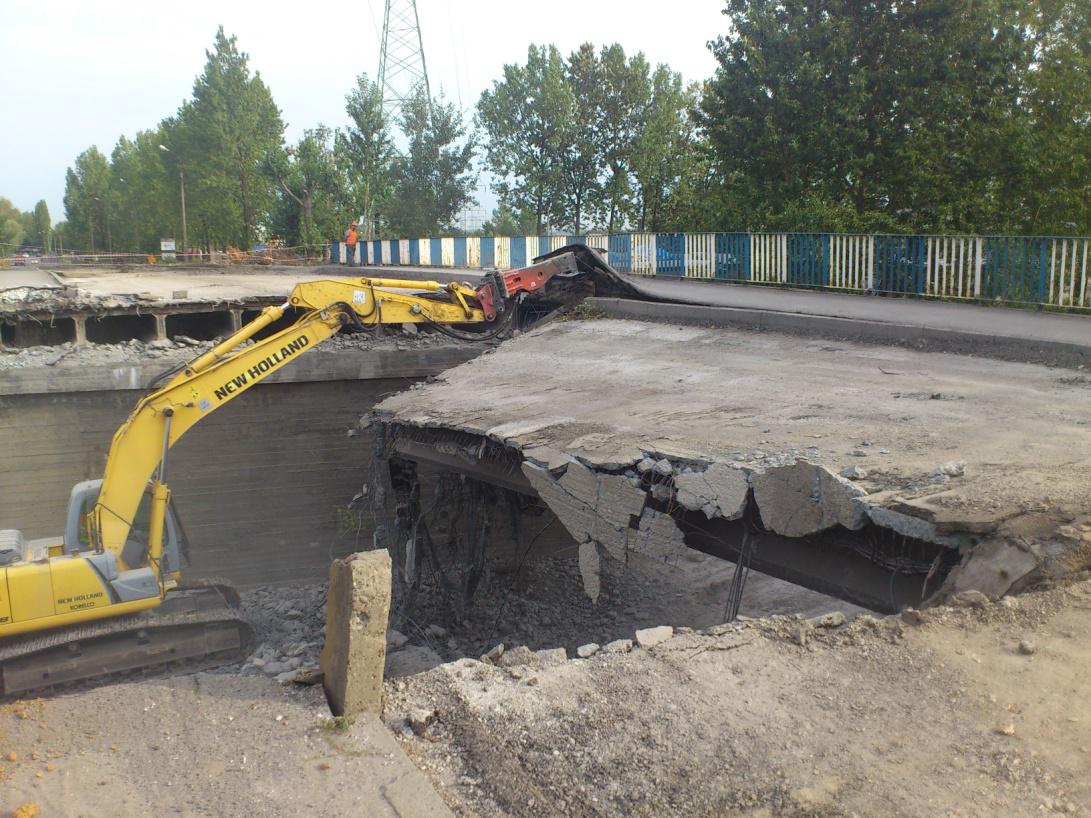

- rozbiórkę wiaduktu drogowego
- przebudowę odcinka drogowego o długości 389 m,

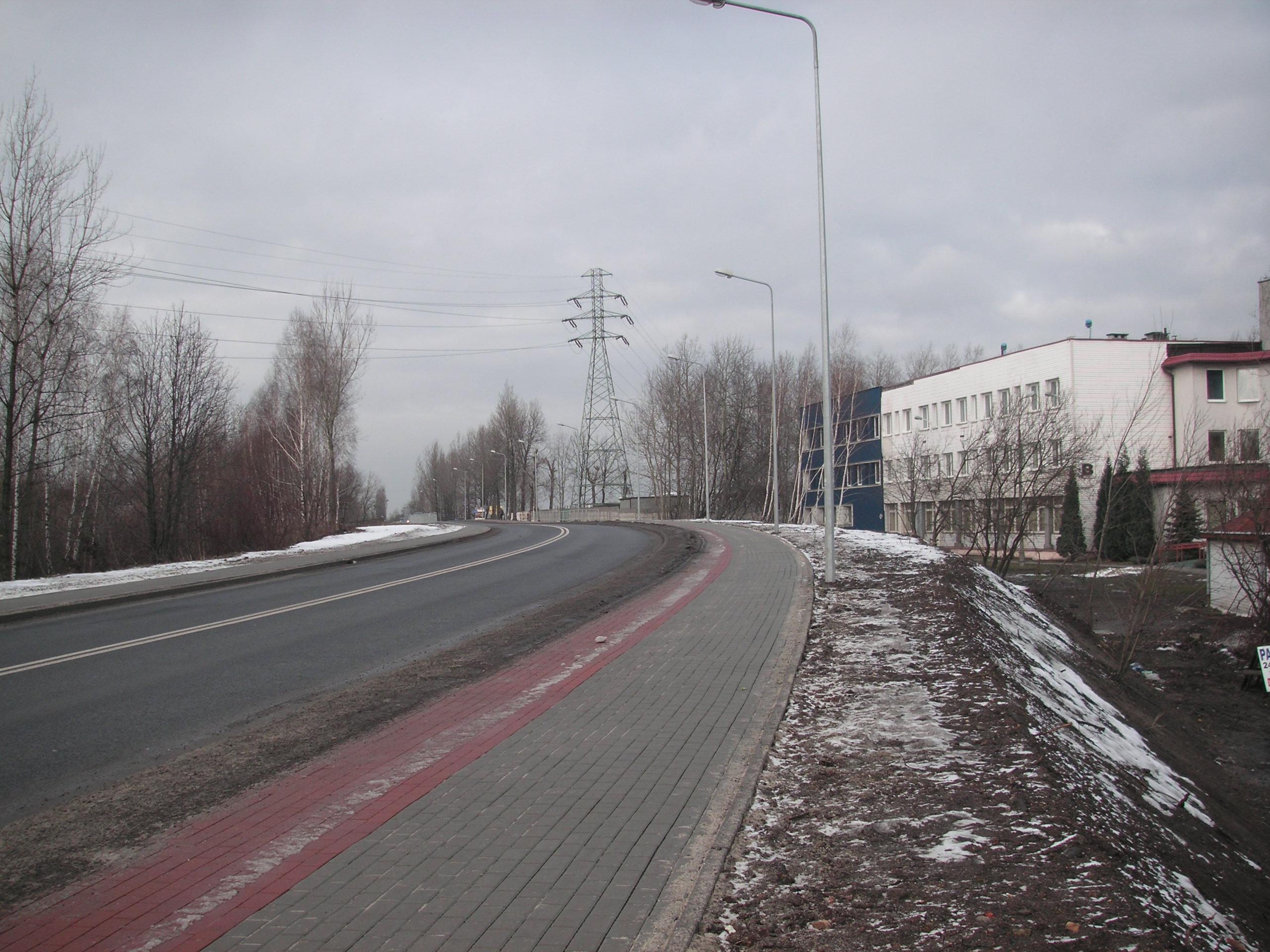

- budowę chodników i ciągów pieszo-rowerowych,
- przebudowę i zabezpieczenie kolidujących urządzeń energetycznych, teletechnicznych, wodociągowych oraz oświetlenia ulicznego
- przebudowę kanalizacji deszczowej
- umocnienie powierzchniowe skarp
- budowę przepustów
Charakterystyczne parametry rozbieranego wiaduktu:
Długość całkowita (wraz ze skrzydłami): 47,10 m
Rozpiętości teoretyczne przęseł: 17,5 + 17,5 = 35,00 m
Szerokość całkowita 13,55 m
Istniejąca konstrukcja wiaduktu stanowiła układ dwuprzęsłowy, wolnopodparty z uciągloną płytą pomostu nad filarem. Konstrukcję pomostu stanowiły prefabrykowane belki strunobetonowe typu „Płońsk”. Obiekt posadowiony bezpośrednio poprzez masywne przyczółki oraz filar ścianowy grubości 60 cm.

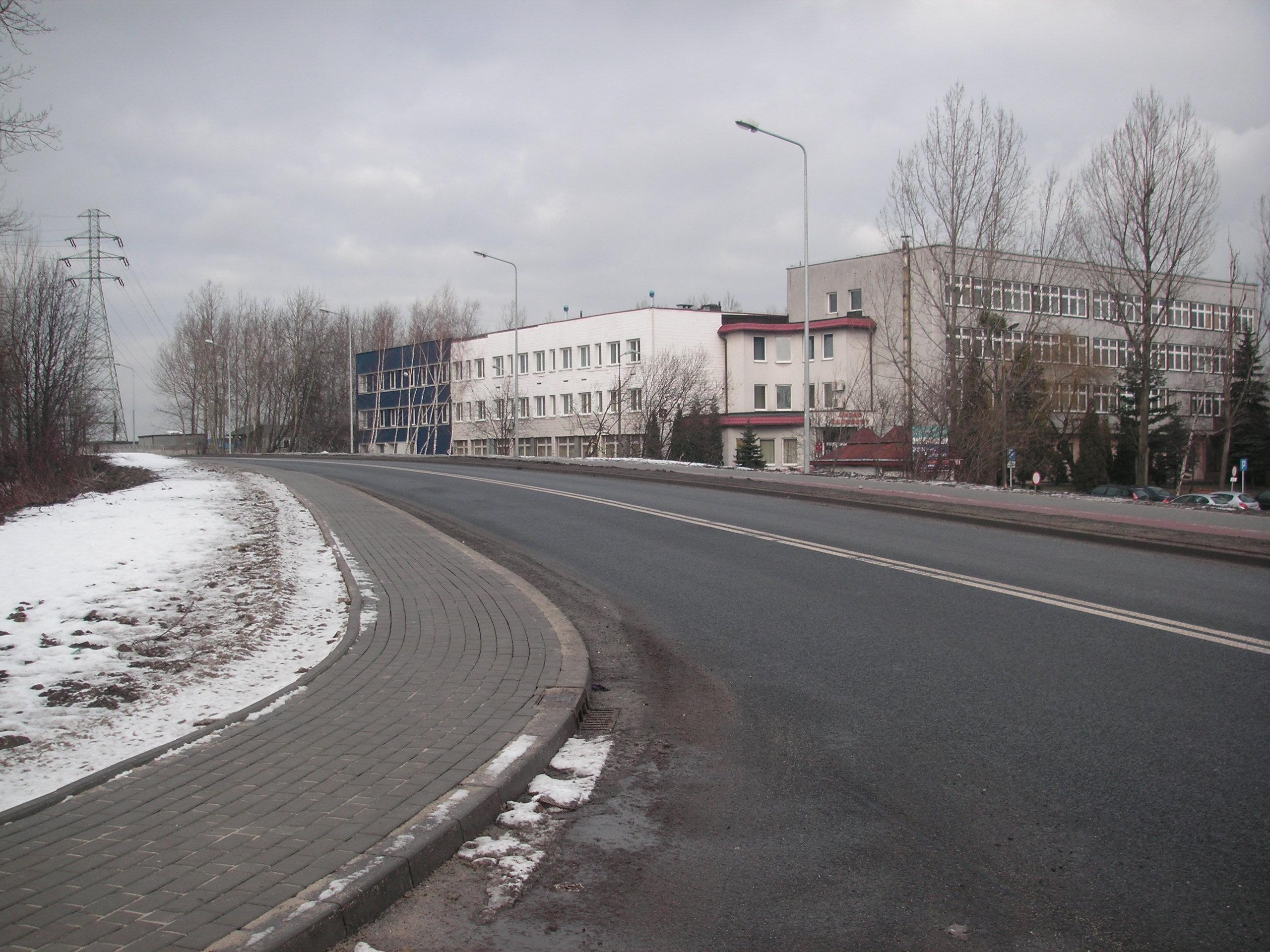

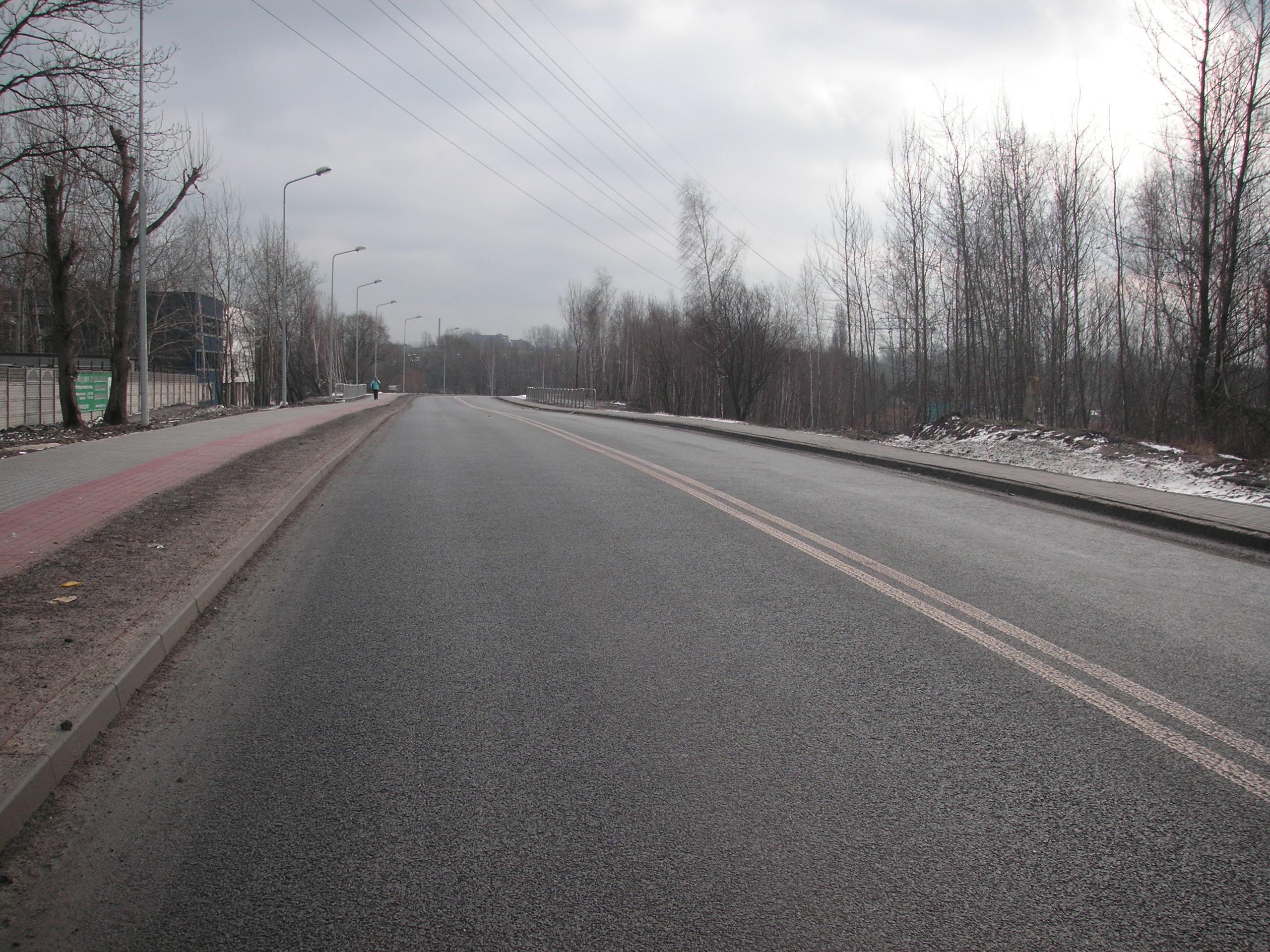

Parametry techniczne przebudowanego odcinka drogi:
Długość odcinka: 388,73 m
Klasa drogi: Z (1/2)
Prędkość projektowa: 50 km/h
Obciążenie max: 115 kN/oś
Kategoria ruchu: KR 5
Niweleta przebudowanej ulicy Kokotek w odniesieniu do stanu istniejącego została obniżona (max. 3,51 m) ze względu na rozbiórkę wiaduktu drogowego i nawiązana do lokalnych warunków terenowych oraz istniejącej drogi.
Parametry techniczne wykonanych przepustów rur stalowych (2 szt.):
Średnica: Ø1000
Długość: 25,19 m
Łączna wartość Kontraktu: 1.641.646,04 zł brutto
