Rozbiórka i budowa przepustu drogowego w ciągu drogi krajowej nr 94 w km 158+177 w m. Buszyce



Zamawiający: Generalna Dyrekcja Dróg Krajowych i Autostrad Oddział w Opolu ul. Niedziałkowskiego 6, 45-085 Opole



Projektant: Biuro Projektowania Dróg i Mostów. ul. 1 Maja 4, 49-130 Tułowice



Wykonawca: Bud-Bau Opole Sp. z o.o. ul. Jagiełły 39, 45-920 Opole



Nadzór Inwestorski: „INWEST-COMPLEX” Sp. z o.o. ul. Góry Chełmskiej 15, 44-100 Gliwice



Termin realizacji: 17.06.2021 – 30.11.2021

Wartość usługi nadzoru: 18 900,00 zł netto (23 247,00 zł brutto)

Wartość kontraktu: 885 020,91 zł netto (1088 575,72 zł brutto)



Zakres kontraktu obejmował rozbiórkę istniejącego przepustu i budowę nowego przepustu drogowego w ciągu drogi krajowej nr 94 w km 158+177 w m. Buszyce wraz z przebudową odcinka drogi krajowej na 20,0 mb stanowiących dojazd do przepustu.



W ramach zadania zostały wykonane:

  • Rozbiórka istniejącego przepustu
  • Frezowanie nawierzchni i rozbiórka warstw drogowych
  • Rozebranie barier drogowych
  • Budowa nowego przepustu
    • Wbijanie ścianek szczelnych traconych
    • Ułożenie elementów prefabrykowanych przepustu skrzynkowego na podkładzie betonowym
    • Wykonanie ścian oporowych z betonu zbrojonego
    • Wykonanie izolacji powłokowej oraz z papy termozgrzewalnej
    • Wykonanie nawierzchni na bazie kationowej emulsji bitumicznej modyfikowanej polimerami
    • Wykonanie zasypek przepustu
    • Malowanie antykorozyjne powierzchni betonowych
  • Budowa kanalizacji kablowej MTTK (kanał technologiczny z dwoma studniami)

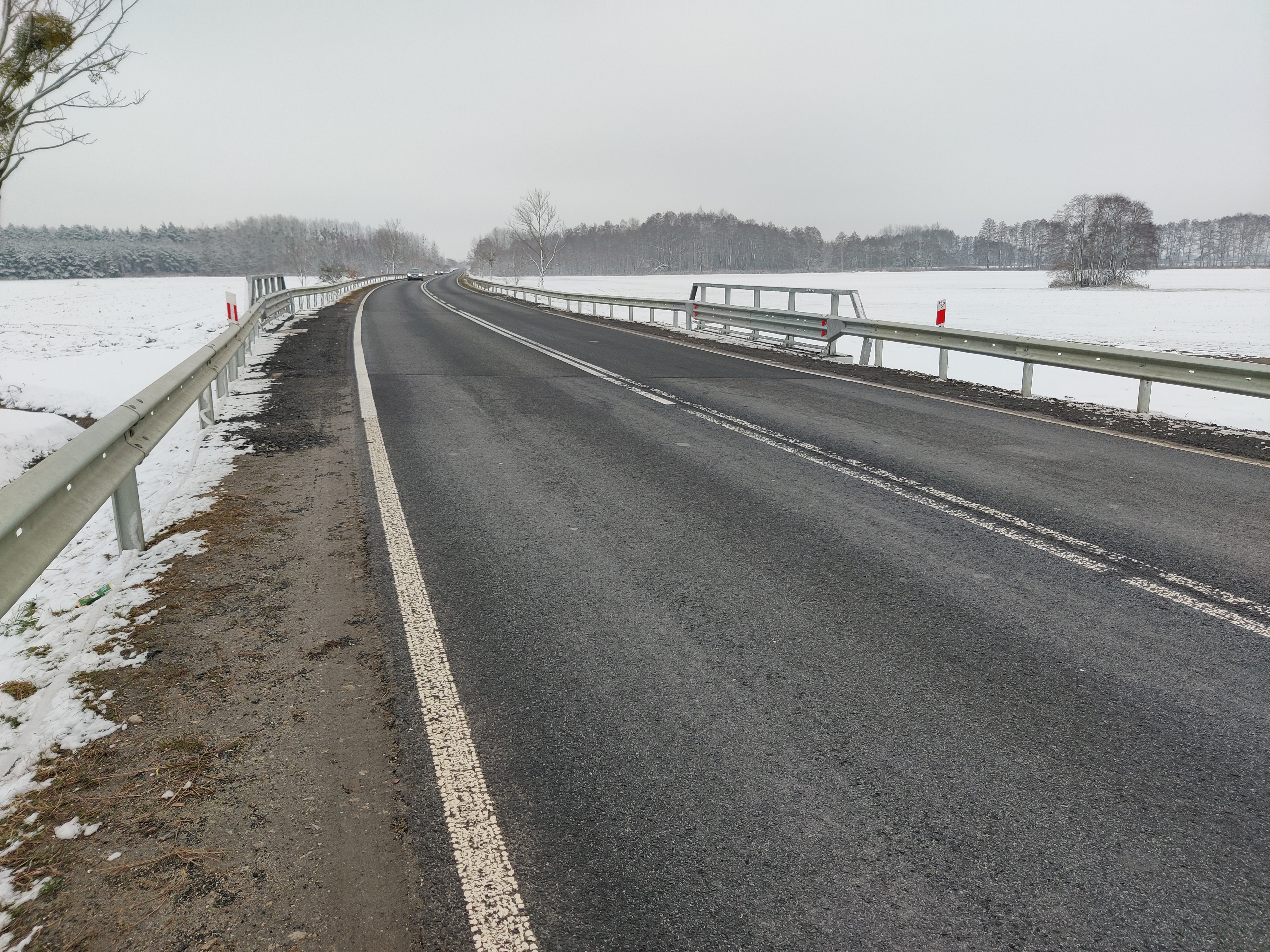

  • Odtworzenie warstw drogowych wraz z ułożeniem nawierzchni asfaltowych
  • Montaż barieroporęczy na obiekcie
  • Montaż barier drogowych
  • Brukowanie skarp i stożków
  • Umocnienie skarp płytami prefabrykowanymi
  • Plantowanie i humusowanie skarp z obsianiem trawą
  • Oczyszczenie rowów z wyprofilowaniem dna i skarp z namułu
  • Oznakowanie poziome nawierzchni bitumicznych -oznakowanie strukturalne białe

Charakterystyka obiektu

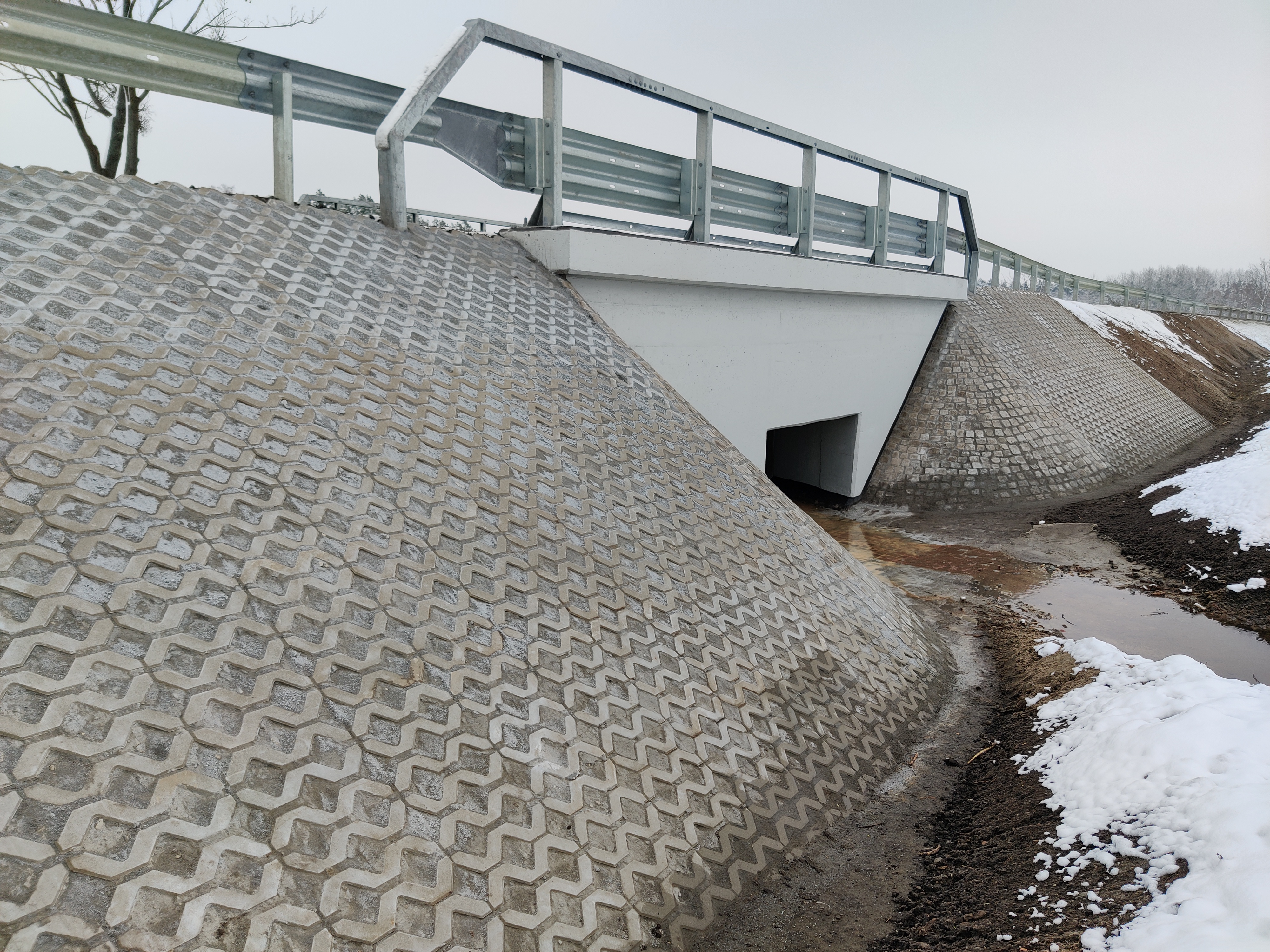

Wykonany przepust jest jednootworowy z prefabrykatów skrzynkowych o wymiarach 2,00x1,20 m, grubość ścianki 20 cm. Prefabrykaty żelbetowe wykonane z betonu klasy C40/50 zbrojone stalą BSt500. Zespolenie elementów skrzynkowe wykonano jako zbrojoną
i kotwioną w prefabrykatach płytę żelbetową zespalającą gr 14-16 cm.

Podstawowe parametry przepustu:

  • Kąt skrzyżowania z przeszkodą:600
  • Światło pionowe: 1,20m
  • Świtało poziome: 2,0m
  • Część przelotowa przepustu: żelbetowy prefabrykat skrzynkowy
  • Droga jednojezdniowa (1x2), o dwóch pasach ruchu, o szerokości po 3,50 m, szerokość jezdni nad przepustem – 7,00 m, spadek 2,5%
  • Szerokość pobocza obustronnego : 1,50 m.
