ZAMAWIAJĄCY:
Zarząd Dróg Miejskich w Gliwicach, ul. Płowiecka 31, 44-121 Gliwice
WYKONAWCA
Konsorcjum firm: Przedsiębiorstwo Remontów Ulic i Mostów S.A., ul. Nad Bytomką 1, 44-100 Gliwice
oraz PRUiM – Mosty Sp. z o.o., ul. Nad Bytomką 1, 44-100 Gliwice
INŻYNIER KONTRAKTU:
„INWEST - COMPLEX” Sp. z o.o. ul. Góry Chełmskiej 15, 44-100 Gliwice
PROJEKTANT: Zakład Nowych Technologii i Wdrożeń „INMOST-PROJEKT” Sp. z o.o., ul. Lompy 15/2, 44-100 Gliwice
WYBRANE DANE KONTRAKTOWE:
Data podpisania umowy: 16.07.2012 r.
Data przekazania placu budowy: 30.07.2012 r.
Umowna data zakończenia (zgodnie z Aneksem): 30.06.2013 r.
Rzeczywista data zakończenia: 18.06.2013 r.
Wartość Kontraktu brutto (w tym 23% VAT): 1 591 794,28 PLN
CHARAKTERYSTYKA OBIEKTU:
Przedmiotem inwestycji była przebudowa istniejącego wiaduktu drogowego nad Aleją Jana Nowaka Jeziorańskiego (DK-88) w ciągu ulicy Karola Szymanowskiego w Gliwicach. Zakres inwestycji obejmował również wszystkie prace towarzyszące, w tym: przebudowę dojazdów do obiektu oraz zabezpieczenie sieci infrastruktury podziemnej kolidującej z prowadzonymi pracami.
W ramach realizowanej inwestycji wykonano następujący zakres robót:
ROBOTY MOSTOWE:
- rozbiórka istniejącego wyposażenia obiektu,
- podniesienie istniejącej konstrukcji wiaduktu, dla uzyskania wymaganej przepisami skrajni drogowej na DK-88 pod obiektem,
- wyburzenie wsporników płyty pomostowej,
- podniesienie wysokości konstrukcyjnej przez zastosowanie nadbetonu, przy jednoczesnym wykonaniu nowych wsporników,
- wykonanie lokalnych napraw konstrukcji niosącej wiaduktu,
- zastosowanie sprężenia zewnętrznego w przęśle głównym,
- wykonanie remontu podpór, wymiana łożysk,
- wykonanie płyt przejściowych, nowej izolacji, nawierzchni oraz kap chodnikowych z deskami gzymsowymi,
- wykonanie odwodnienia oraz szczelnych dylatacji na obiekcie, reprofilacja dojazdów do obiektu,
- wykonanie schodów naskarpowych dla obsługi i ścieków skarpowych,
- montaż elementów wyposażenia obiektu.
ROBOTY DROGOWE:
- roboty przygotowawcze i rozbiórkowe, roboty ziemne pod konstrukcję drogi,

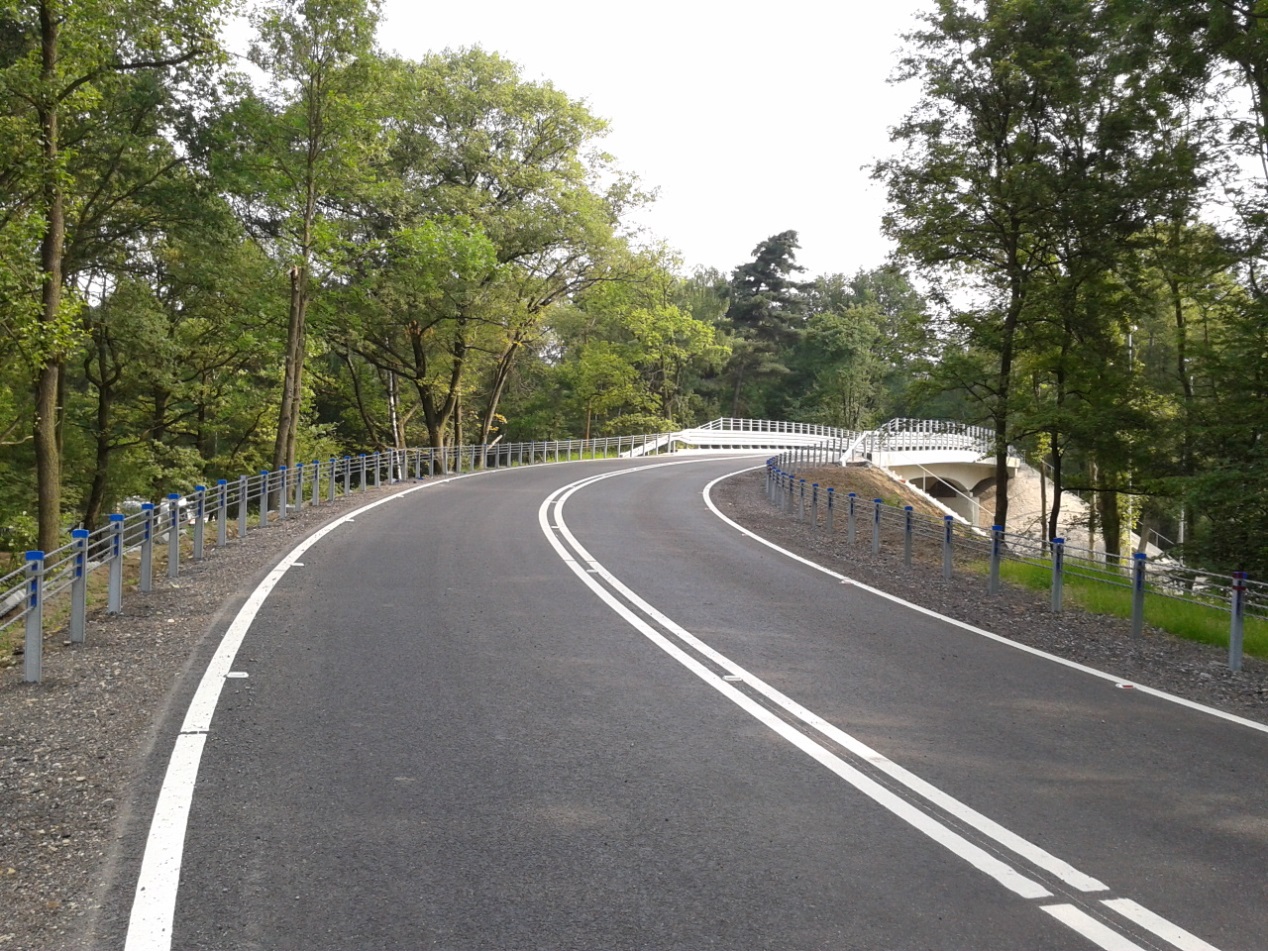

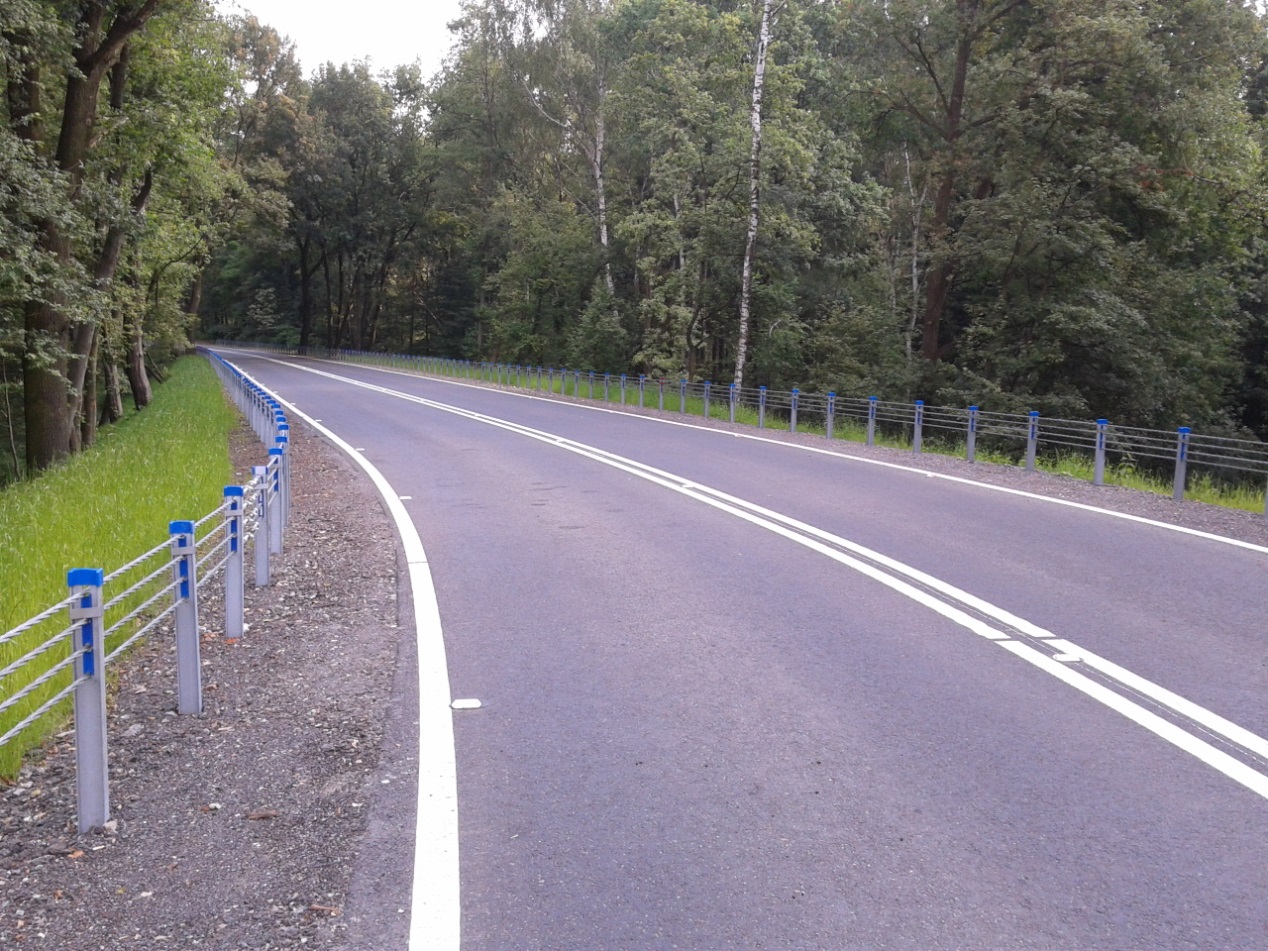

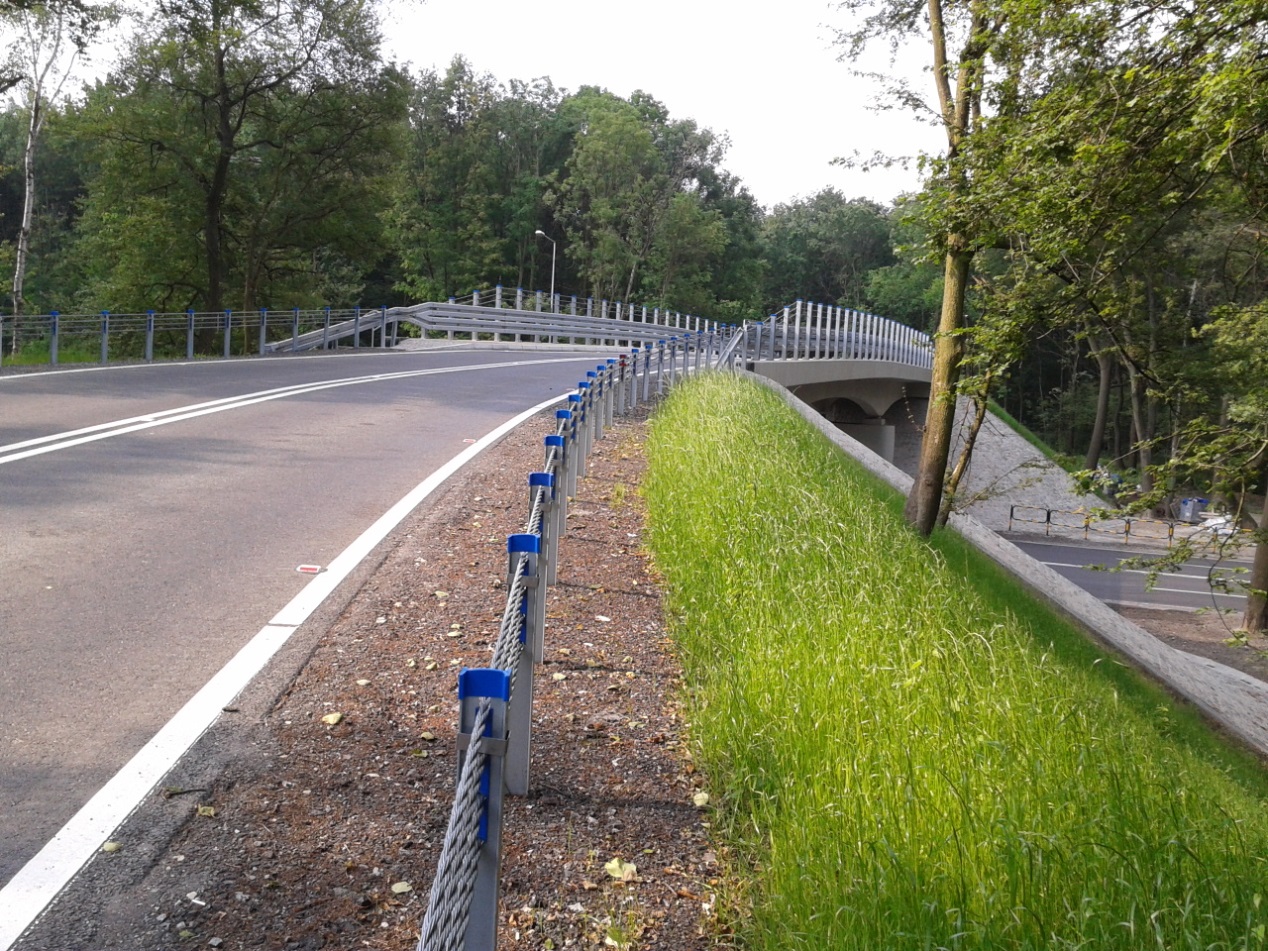

- przebudowa dojazdów do obiektu – wykonanie jezdni o konstrukcji dla KR 4,
- oznakowanie pionowe i poziome,
- prace wykończeniowe.
ROBOTY INSTALACYJNE:
- przebudowa i zabezpieczenie odcinka linii kablowej 20kV – średniego napięcia.

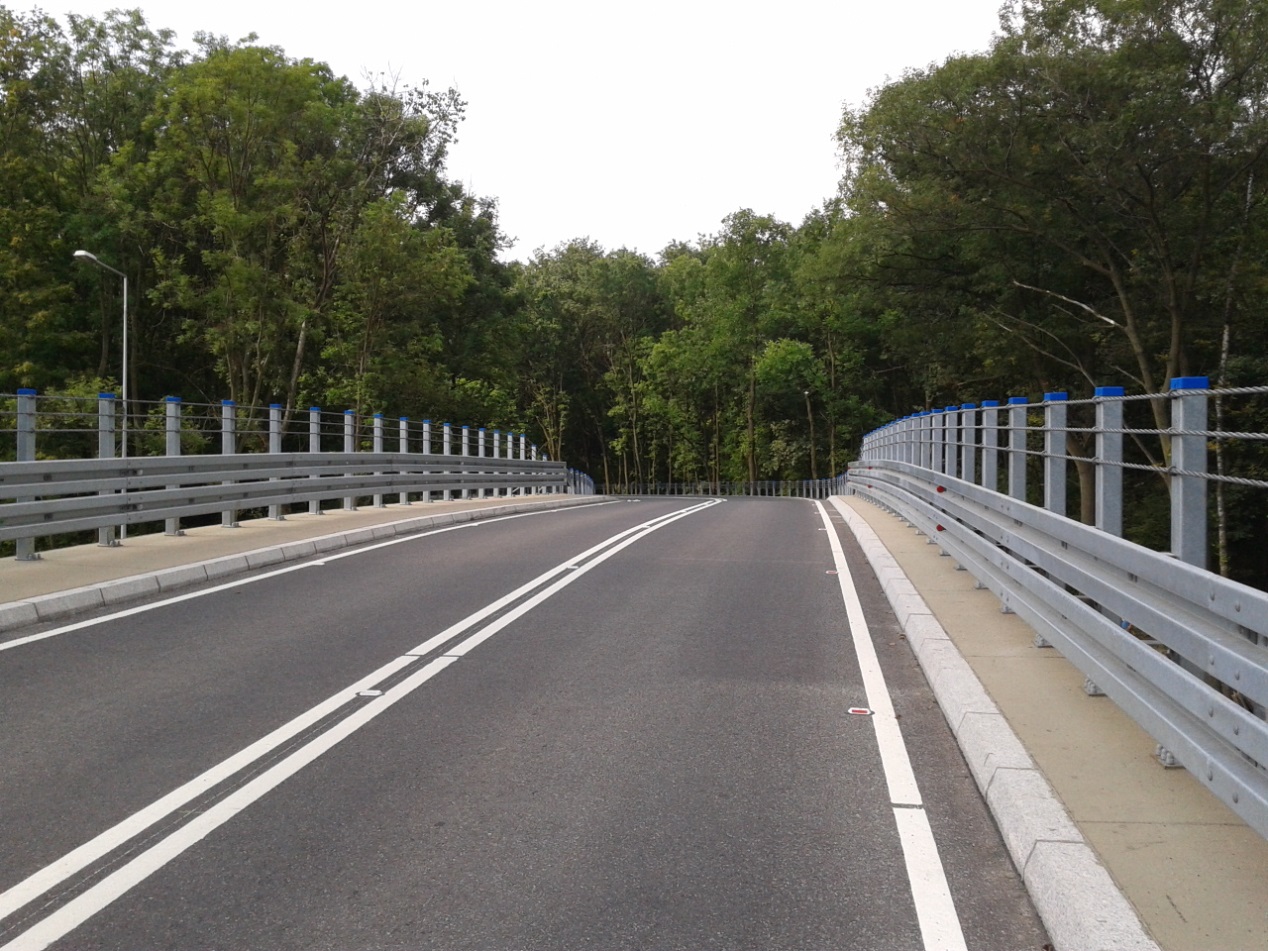

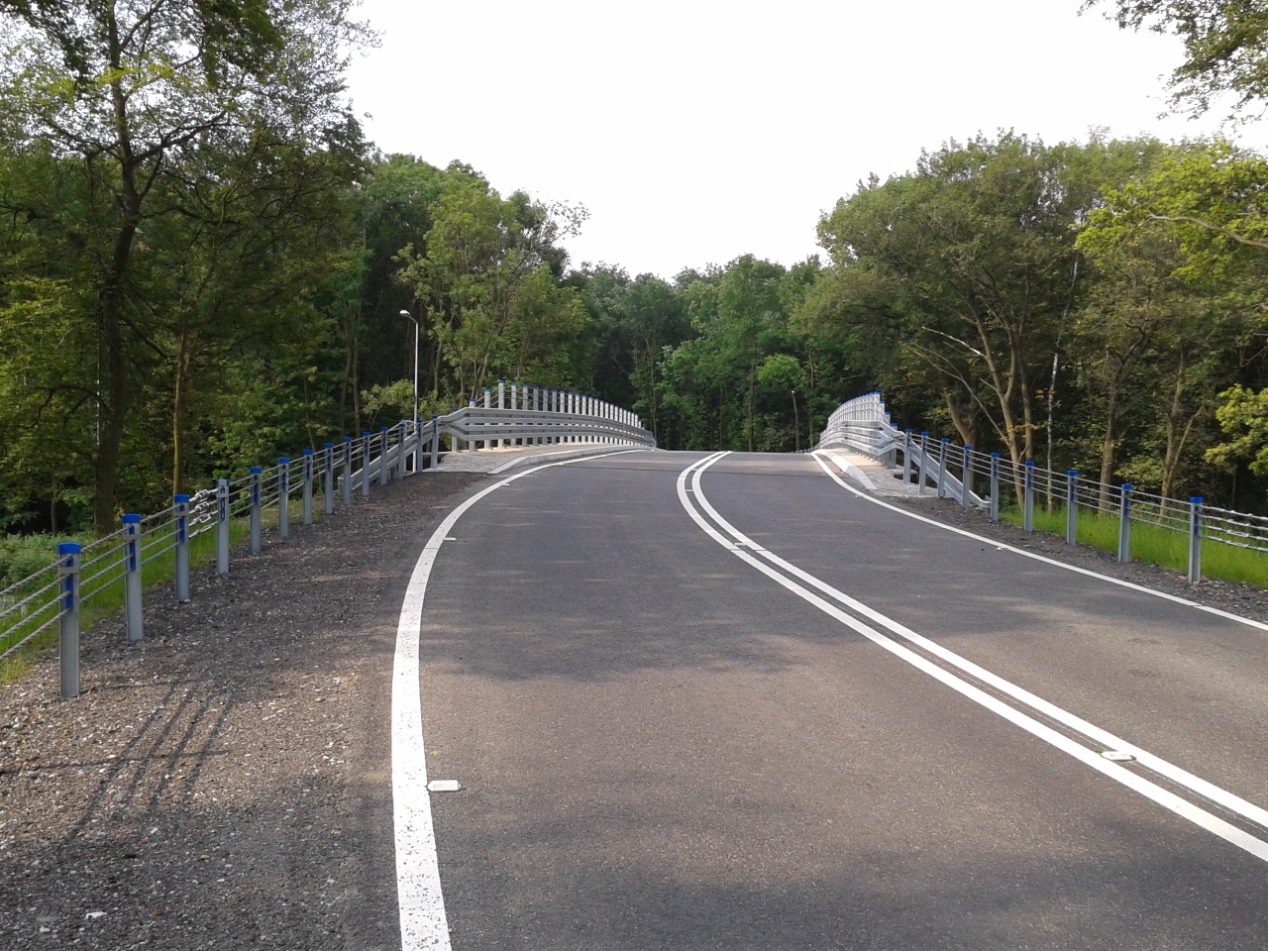

Po wykonaniu przebudowy długość obiektu nie uległa zmianie. Szerokość została zwiększona do 9,0 m. Składają się na nią:
- jezdnia o szerokości 2x3,0 m ograniczona krawężnikami,
- pobocze o szerokości 1,125 m, ograniczone barierami ochronnymi mostowymi usytuowanymi w odległości 0,50 m od krawężnika,
- pobocze z chodnikiem o szerokości 1,875 m, ograniczone z zewnątrz barierami ochronnymi mostowymi usytuowanymi w odległości 1,25 m od krawężnika.

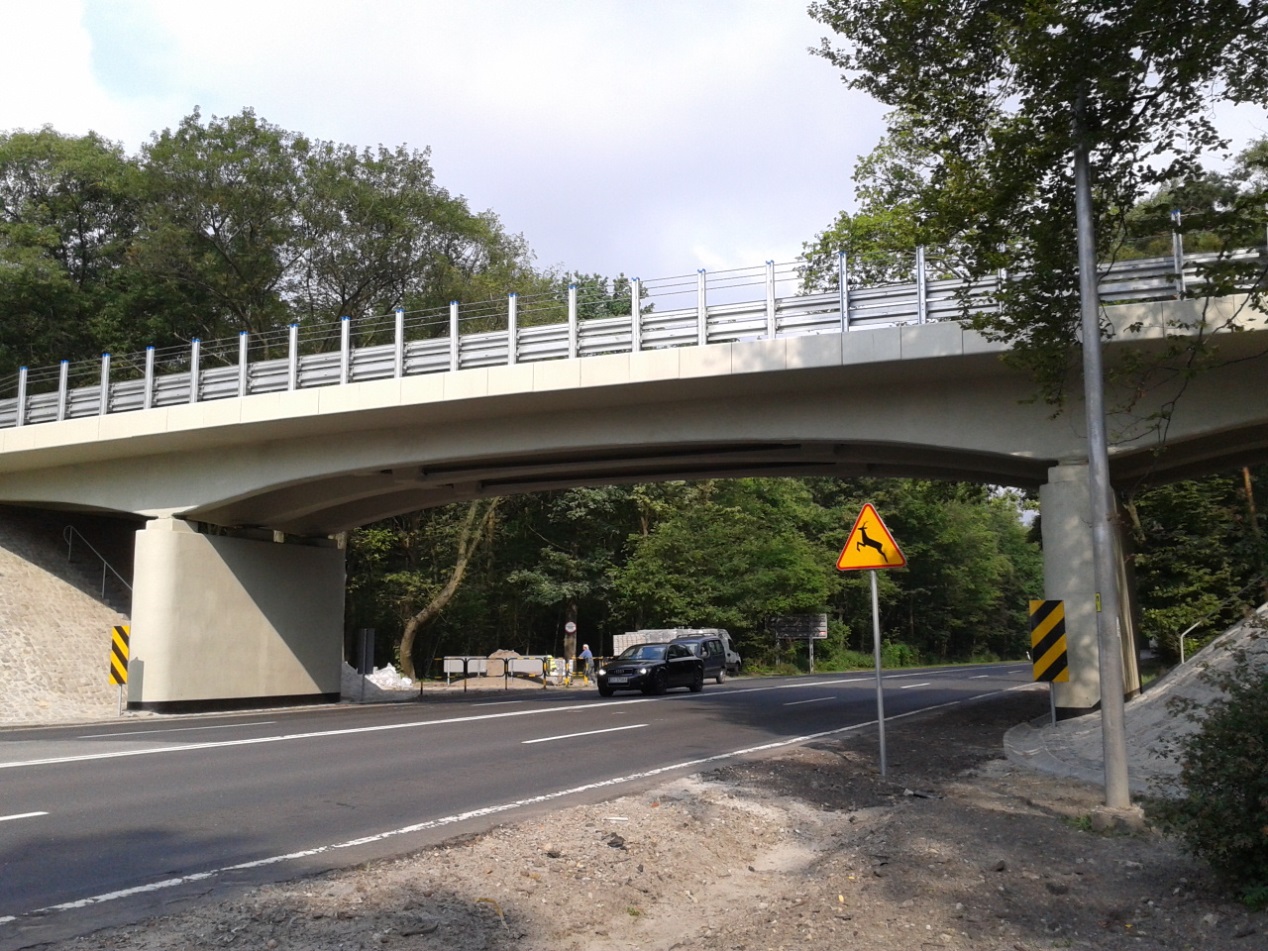

Konstrukcja nośna obiektu została zachowana. W celu osiągnięcia wymaganej skrajni obiekt został podniesiony o 60 cm. Roboty wykonywano przy całkowitym zamknięciu ruchu w ciągu ulicy Szymanowskiego oraz przy ograniczeniach ruchu pod obiektem na drodze DK-88 (poprzez zawężenie do dwóch pasów).
Dane charakterystyczne przebudowanego obiektu:
skrajnia pod obiektem: 4,70 m (dla drogi DK-88)
szerokość jezdni: 6,00 m (2 x 3,0 m)
szerokość chodnika: 1,125 m (jednostronny)
bariery ochronne: mostowe na krawędziach obiektu, obustronne
klasa nośności: A
