Nazwa kontraktu:

„Budowa skrzyżowania ul. Roosevelta z ul. Piłsudskiego w Zabrzu”



ZAMAWIAJĄCY:

Miasto Zabrze – Miejski Zarząd Dróg i Infrastruktury

 Informatycznej z siedzibą w Zabrzu

Ul. Kasprowicza 8,

41-803 Zabrze

Tel. (32) 277 68 00



INŻYNIER KONTRAKTU

Inwestycje, Budownictwo, Handel

“Inwest - Complex” Sp. z o.o.

Ul. Góry Chełmskiej 15

44-100 Gliwice

Tel. (32) 40 108 70



PROJEKTANT

Drogowa Trasa Średnicowa SA

Ul. Mieszka I 10

40-877 Katowice

GENERALNY WYKONAWCA

Przedsiębiorstwo Budowy Dróg

“DROGOPOL-ZW” Sp. z o.o.

Ul. Siemianowicka 52D

40-301 Katowice





Termin realizacji:                                                      20.12.2019 – 30.07.2020 r.



Wartość nadzorowanych robót wyniosła:                  6 499 508,10 zł netto

7 994 394,96 zł brutto



  1. PODSTAWY PRAWNE REALIZACJI KONTRAKTU.
  • Dokumentacja przetargowa, warunki kontraktu,
  • Umową pomiędzy Zamawiającym, a Inżynierem Kontraktu RU/98/2019 z dnia 16.12.2019 r.
  • Umową pomiędzy Zamawiającym, a Generalnym Wykonawcą RU/100/2019 z dnia 17.12.2019,



  1. LOKALIZACJA

Inwestycja była zrealizowana na terenie województwa śląskiego w Zabrzu. Przedmiotowa inwestycja zlokalizowana jest w ciągu ulicy Piłsudskiego i ulicy Roosevelta.



  1. ZAKRES OBJĘTY KONTRAKTEM

Inwestycja polegała na przebudowie jezdni, ciągów pieszych i rowerowych oraz uzbrojenia terenu. Projektowany układ drogowy opierał się na istniejącym schemacie ulic. Na skrzyżowaniu ulic Roosevelta i Piłsudskiego wpisano rondo turbinowe. W ramach projektu została przebudowana nawierzchnia ulic z wykorzystaniem nawierzchni odpowiadających obciążeniem ruchem KR-6 i KR-4



  1. CHARAKTERYSTYKA OBIEKTU
    • ZAKRES DROGOWY

Parametry techniczne:

  • Długość                                               - 0,427 km,
  • Klasa drogi - Z,
  • Liczba pasów ruchu - 2,
  • Prędkość projektowa Vp - 50 km/h,
  • Prędkość miarodajna Vm - 50 km/h (teren zabudowany),
  • Przyjęta kategoria ruchu - KR 4/KR6,
  • Obciążenie ruchem - 115 kN,
  • Szerokość pasa ruchu - 3,50 m,
  • Szerokość pasów na rondzie - 2 x 5,0 m,
  • Promień wyspy ronda                         R19,50 m R14,50 m.



Szczegółowy zakres robót:

  • przebudowa skrzyżowań ul. Piłsudskiego oraz ul. Roosevelta dla kategorii obciążenia ruchu KR-6, warstwa ścieralna z mieszanki mastyksowo-grysowej SMA,
  • przebudowa ul. Botanicznej oraz Wallisa, kategorii obciążenia ruchu KR-4, warstwa ścieralna
    z mieszanki mastyksowo-grysowej SMA,
  • budowa dwóch zatok autobusowych o szerokości 3,0 m o nawierzchni z kostki granitowej,
  • wykonanie obramowań jezdni, chodników – krawężniki granitowe oraz krawężniki peronowe,
  • wykonanie trzech wysp kanalizujących w pasie ruchu,
  • wykonanie ścieżki rowerowej,
  • wykonanie oznakowania poziomego grubowarstwowego,
  • wykonanie trawników, nasadzenie zieleni oraz zagospodarowanie wyspy ronda,
  • budowa i przebudowa sieci kanalizacji wodociągowej w zakresie:
  • Dz 90 PE
  • Dz 110 PE
  • Dz 160 PE
  • Dz 315 PE
  • budowa i przebudowa sieci kanalizacji deszczowej w zakresie:
  • Dn 500 mm PP
  • Dn 300 mm PP
  • Dn 200 mm PP

oraz przykanalików wraz z zabudową wpustów ulicznych oraz studzienek kanalizacyjnych na całym odcinku wymiany nawierzchni,

  • przełączenie urządzeń elektroenergetycznych niskiego i średniego napięcia oraz zabezpieczanie kabli rurami osłonowymi – 1760,5m,
  • montaż rur ochronnych DN 315 PE oraz DN 200 PE przy sieci gazociągowej,
  • przebudowa i zabezpieczenie urządzeń teletechnicznych własności ORANGE Polska S.A.,
    oraz SilesiaNet,
  • przebudowa kabla światłowodowego,
  • zabezpieczenie innych sieci podziemnych,
  • usunięcie pozostałości po infrastrukturze PKP,
  • zachowanie i zabezpieczenie istniejącego bunkra na terenie inwestycji.

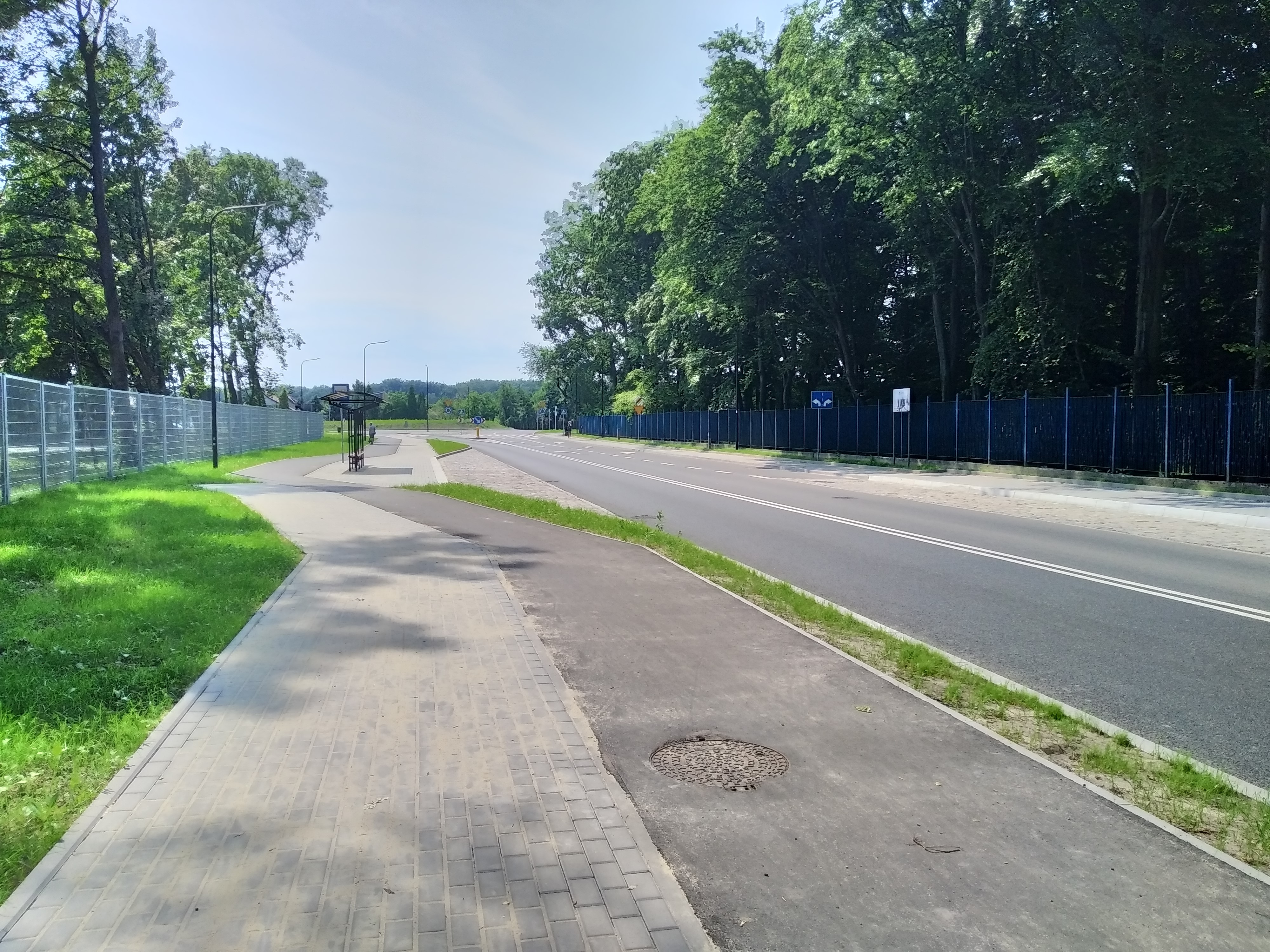

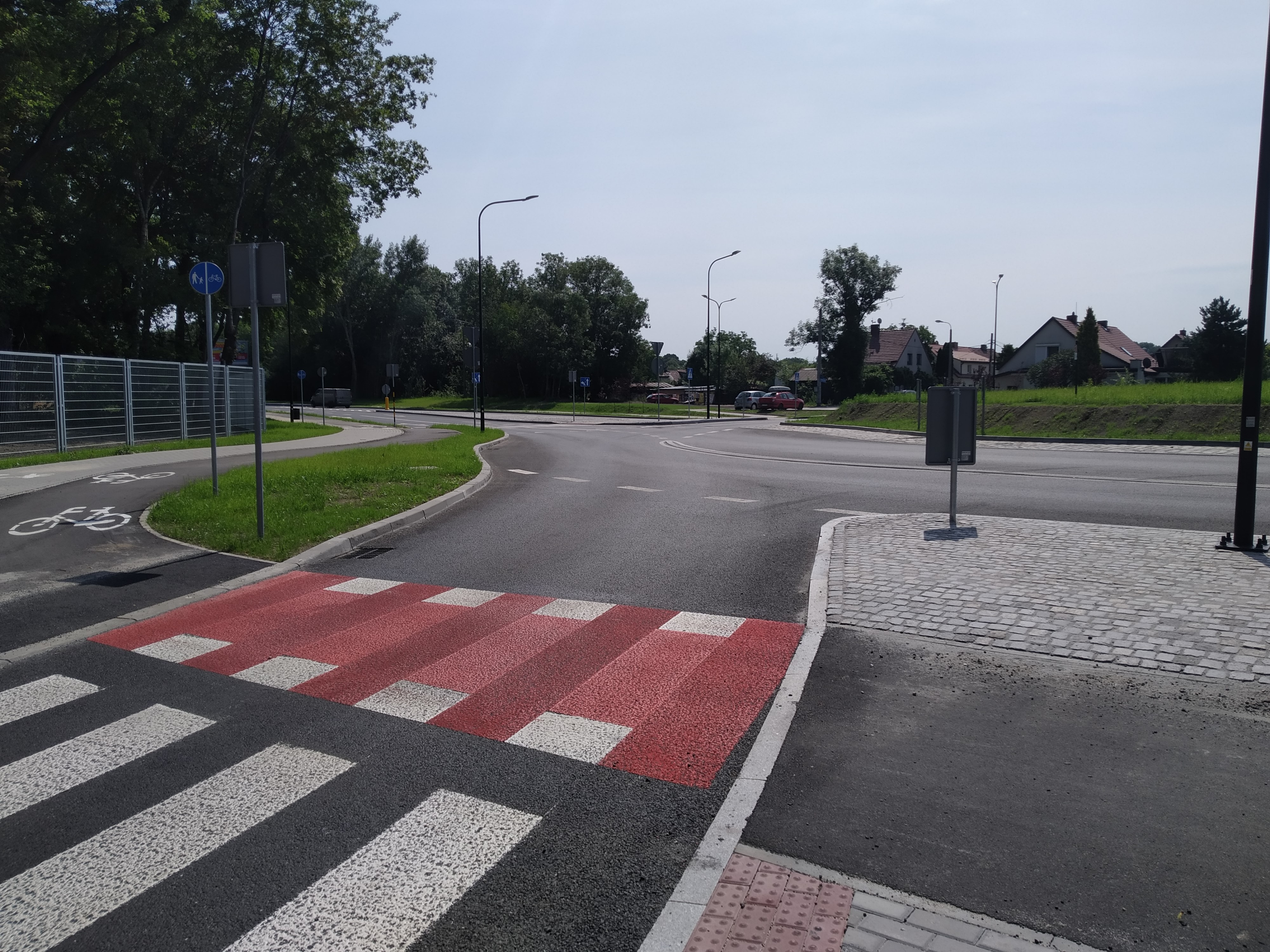

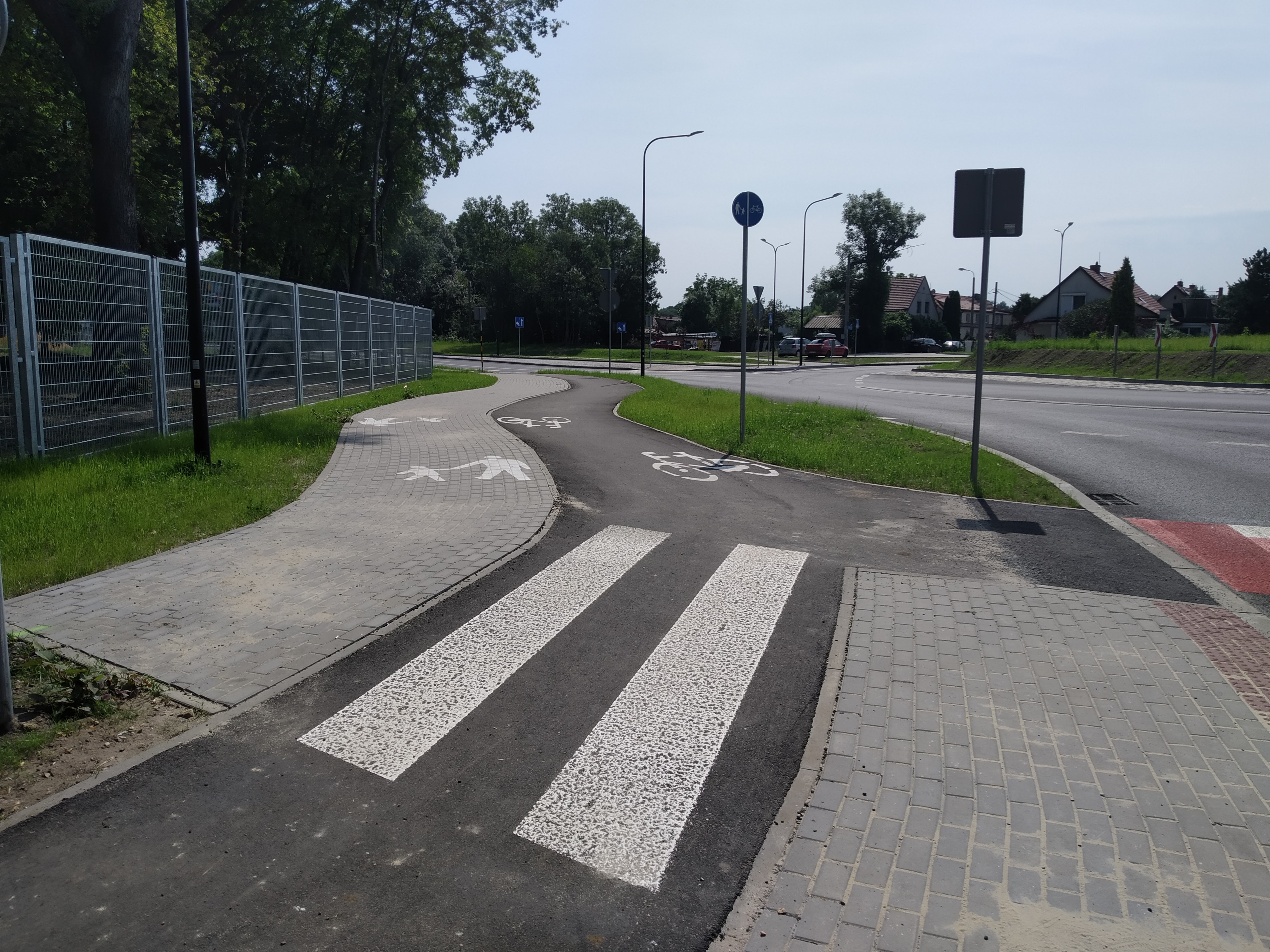

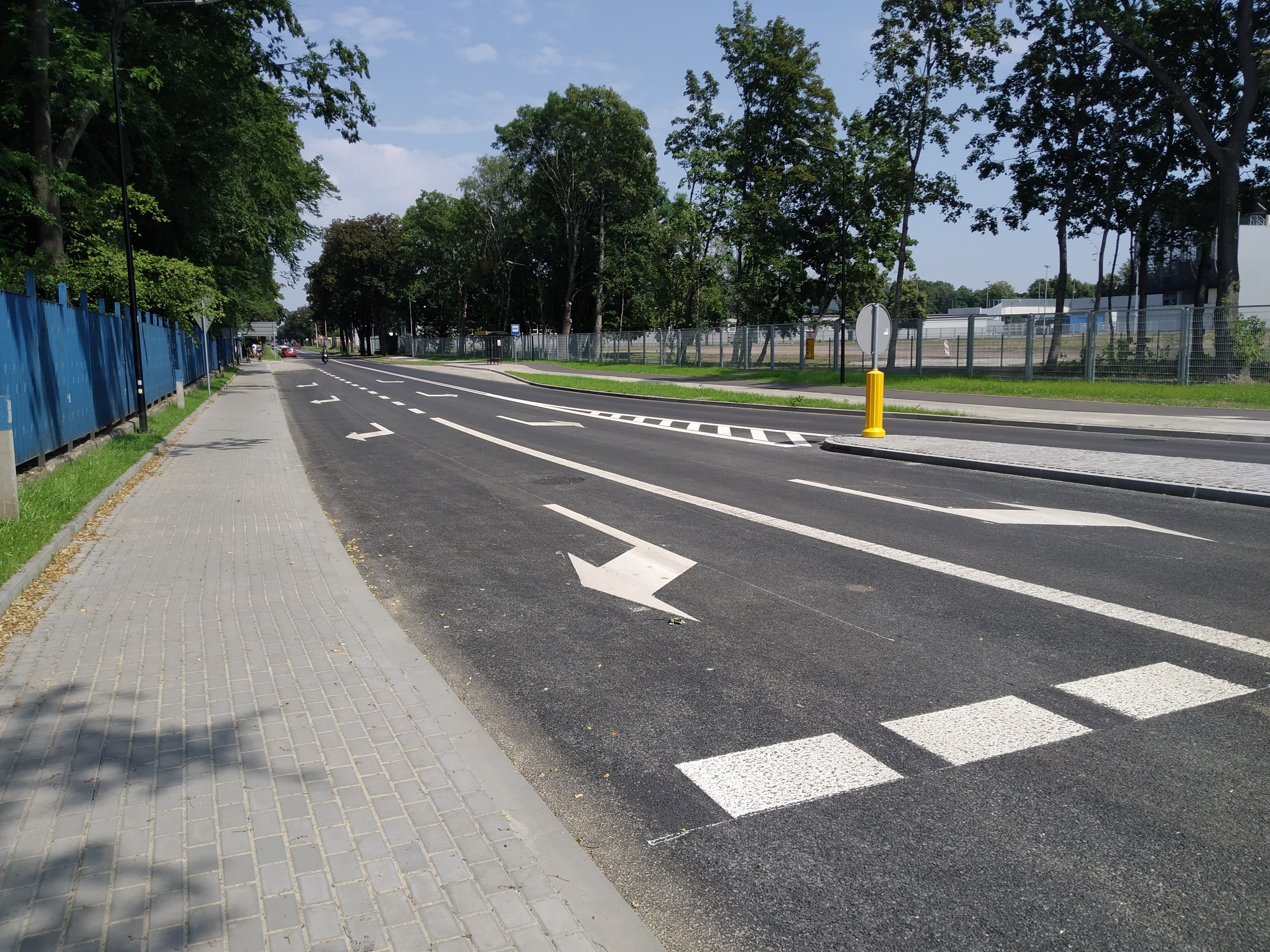

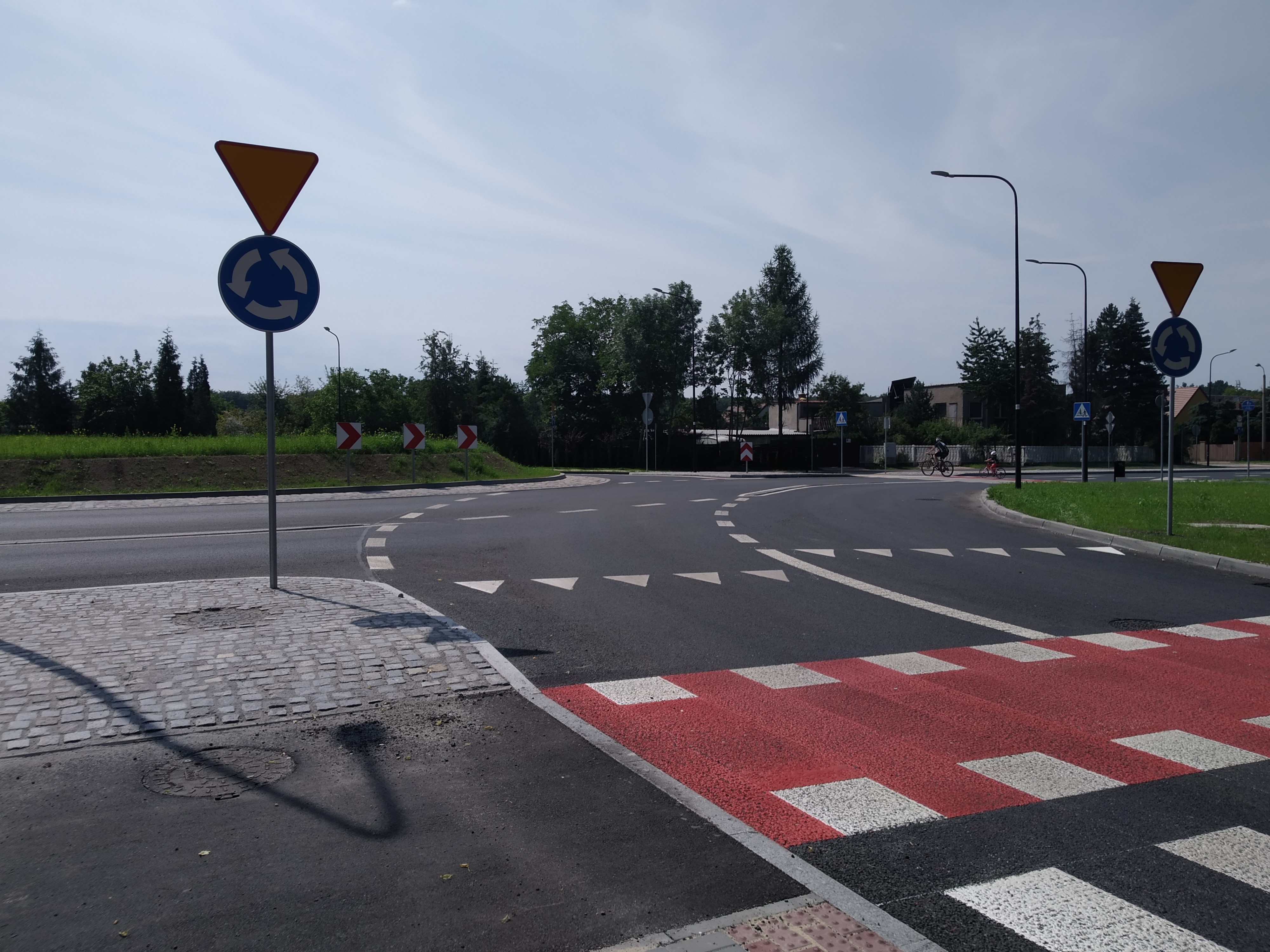

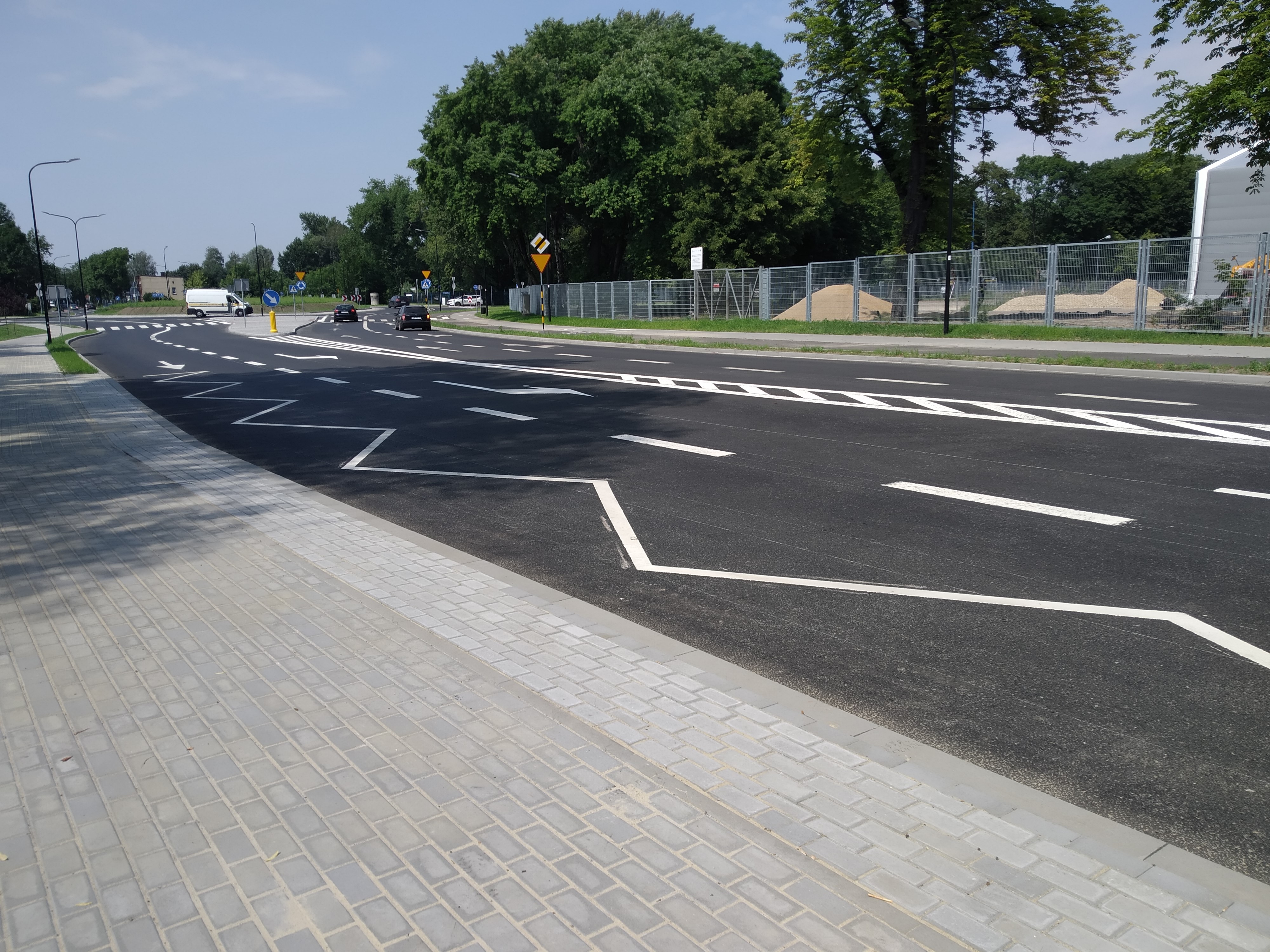

Galeria realizacji

kliknij aby powiększyć zdjęcie
