Budowa przedłużenia Al. W. Korfantego na odc. od skrzyżowania z ul. Heweliusza do ul. Brygadzistów w Zabrzu

Budowa przedłużenia Al. W. Korfantego na odc. od skrzyżowania z ul. Heweliusza do ul. Brygadzistów  w Zabrzu

Data podpisania umowy z Wykonawcą:

14.04.2022 r.

Data Przekazania Terenu Budowy:

28.04.2022 r.

Data Zakończenia wg Umowy:

13.10.2023 r.

Wynagrodzenie Wykonawcy:

42 896 702,27 PLN (brutto)

Data Zakończenia Robót:

28.09.2023 r.

Lokalizacja Kontraktu:

Inwestycja usytuowana jest w województwie śląskim w północnej części miasta Zabrze na obszarze dzielnicy Mikulczyce, pomiędzy ul. Heweliusza i ul. Tarnopolską.

W ramach zadania zostały wykonane:

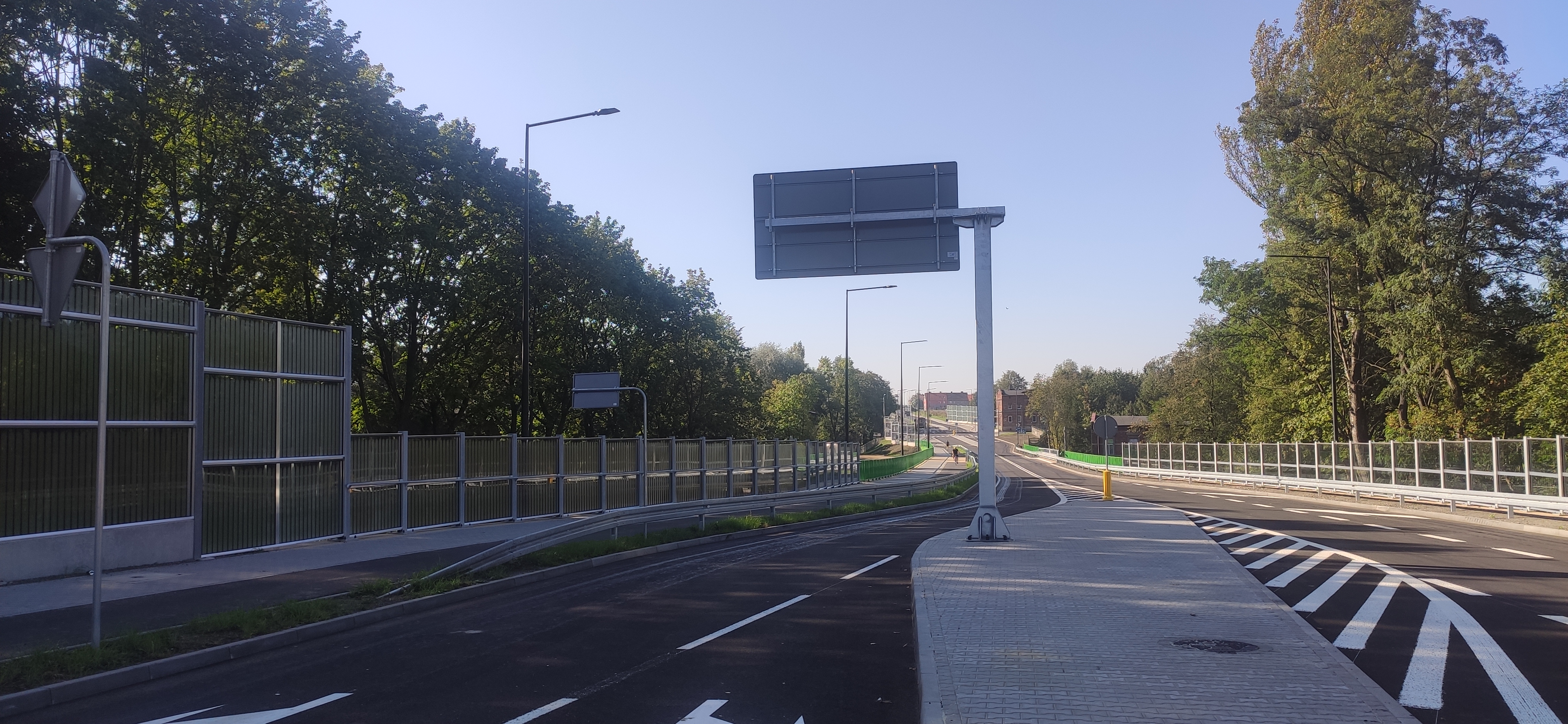

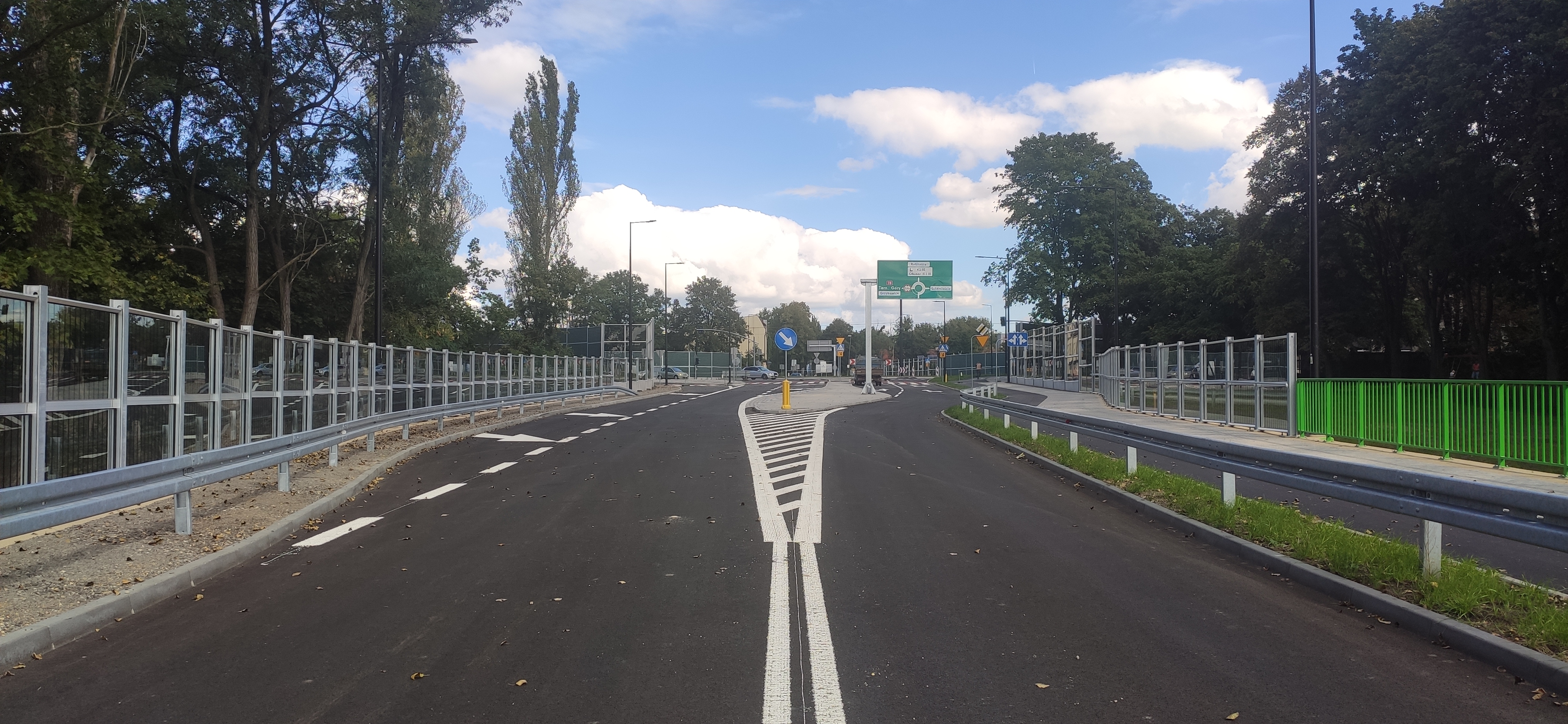

Przedłużenie istniejącej Alei Korfantego od skrzyżowania z ul. Heweliusza do skrzyżowania z ul. Brygadzistów i Tarnopolską o długości ok 1010m:

Parametry trasy głównej:

• Klasa drogi: Z
• Prędkość projektowa: Vp=50km/h
• Prędkość miarodajna: Vm=60km/h
• Szerokość pasa ruchu: 3,50m
• Kategoria ruchu: KR4
• Łuki poziome o R=200m i R=500m
• Pas dzielący szerokości 2,00m
• Szerokość efektywna chodnika:2,00m
• Szerokość efektywna ścieżki rowerowej: 2,00m
• Szerokość efektywna ciągu pieszo-rowerowego: 3,00m
• Zmienna szerokość pobocza w zależności od przebiegu barier, chodników, ekranów akustycznych oraz murów oporowych

Parametry ronda przy ulicy Heweliusza:

• Rondo turbinowe o średnicy zewnętrznej D=56,0m
• Szerokość pasa ruchu: 2x4,50m
• Szerokość pierścienia: 2,00m
• Wloty wyokrąglone promieniem R=17,0m

Na wyspie środkowej ronda zaprojektowano zatokę techniczną.

Parametry ronda przy ulicy Tarnopolskiej:

• Rondo turbinowe o średnicy zewnętrznej D=49,5m
• Szerokość pasa ruchu: 2x4,50m
• Szerokość pierścienia: 1,50m
• Wloty wyokrąglone promieniem R=15,0-17,0m

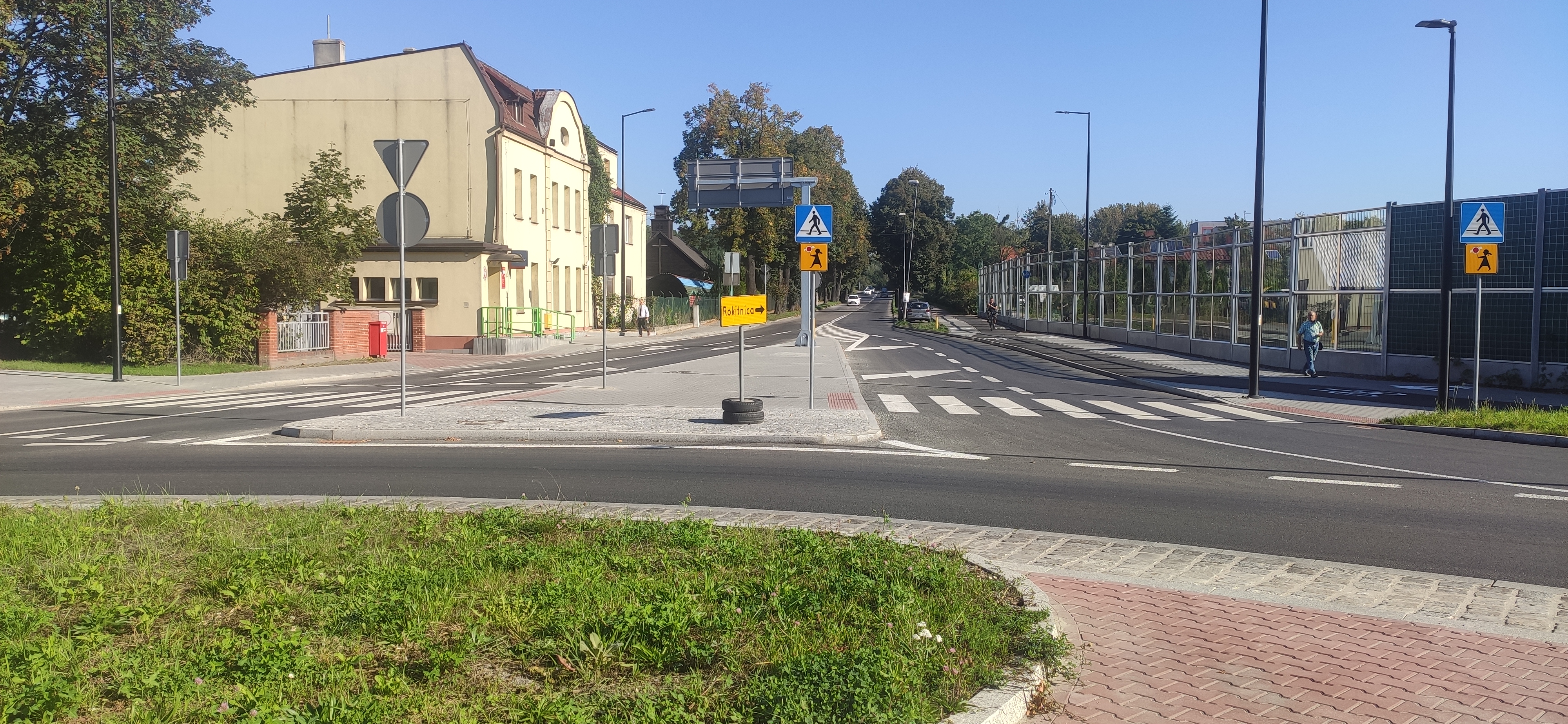

Parametry skrzyżowania z ulicą Mickiewicza w km 0+725,00:

• Wyokrąglenia krawędzi jezdni łukami o R10,0m z przebrukowaniami o R=6,00m
• Przejścia dla pieszych na każdym wlocie
• Wloty z ulicy Mickiewicza podporządkowane znakami „STOP”

Parametry skrzyżowania z ulicą 11 Listopada w km 0+160,00:

• Wyokrąglenia krawędzi jezdni łukami o R10,0m z przebrukowaniami o R=6,00m
• Przejścia dla pieszych na każdym wlocie
• Wloty z ulicy Mickiewicza podporządkowane znakami „STOP

Plac do zawracania z obu stron projektowanej Alei Korfantego na ulicy Drobnej

Zatoki przystankowe w rejonie skrzyżowania z ul. Mickiewicza i z ul. Heweliusza

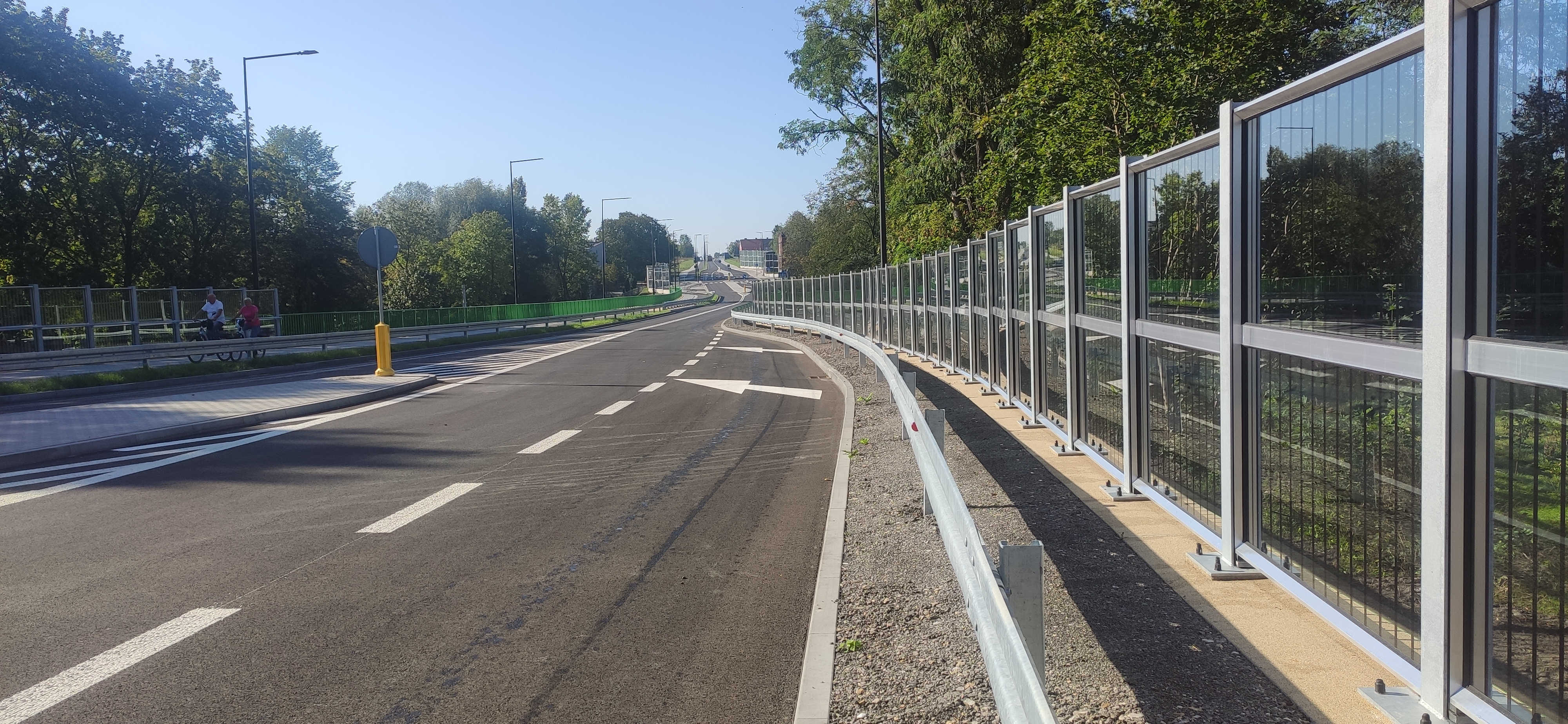

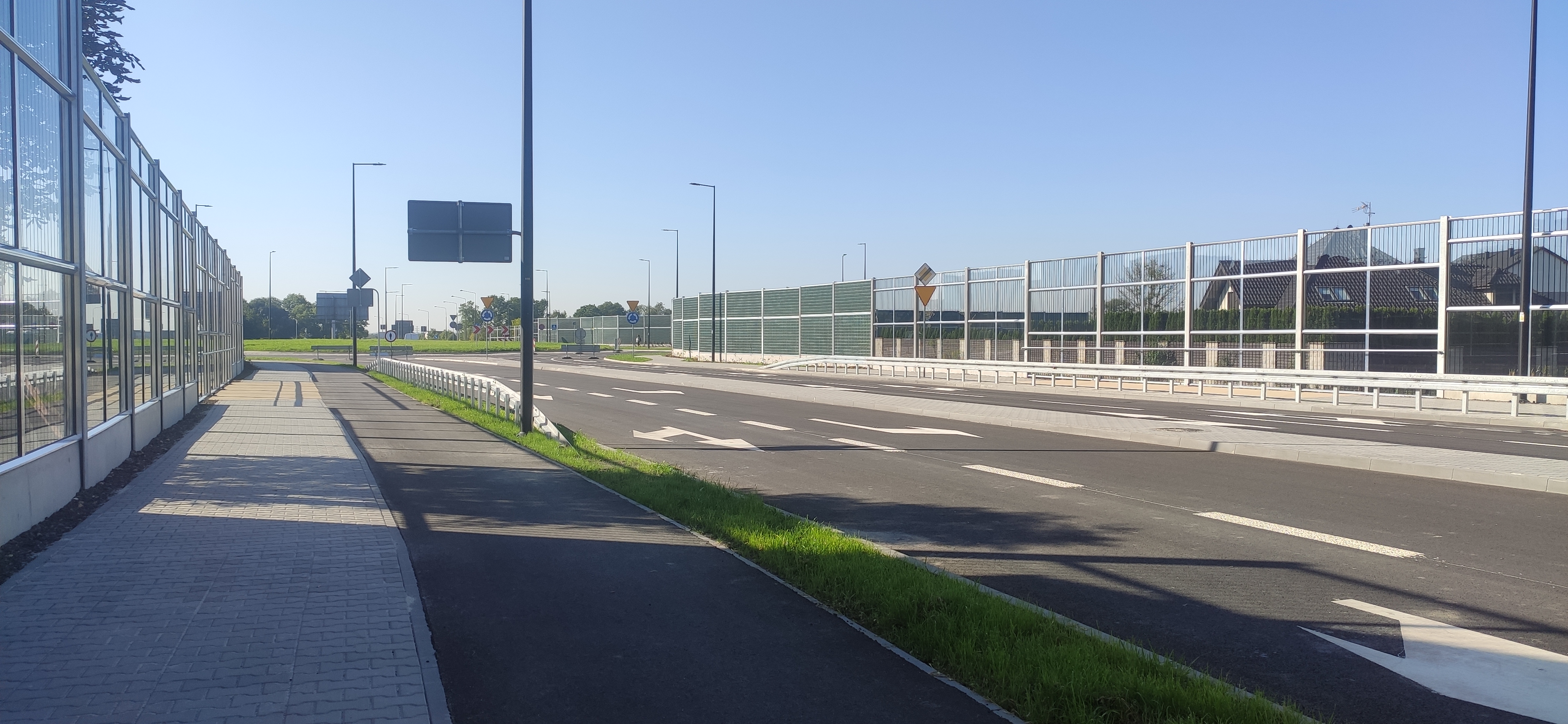

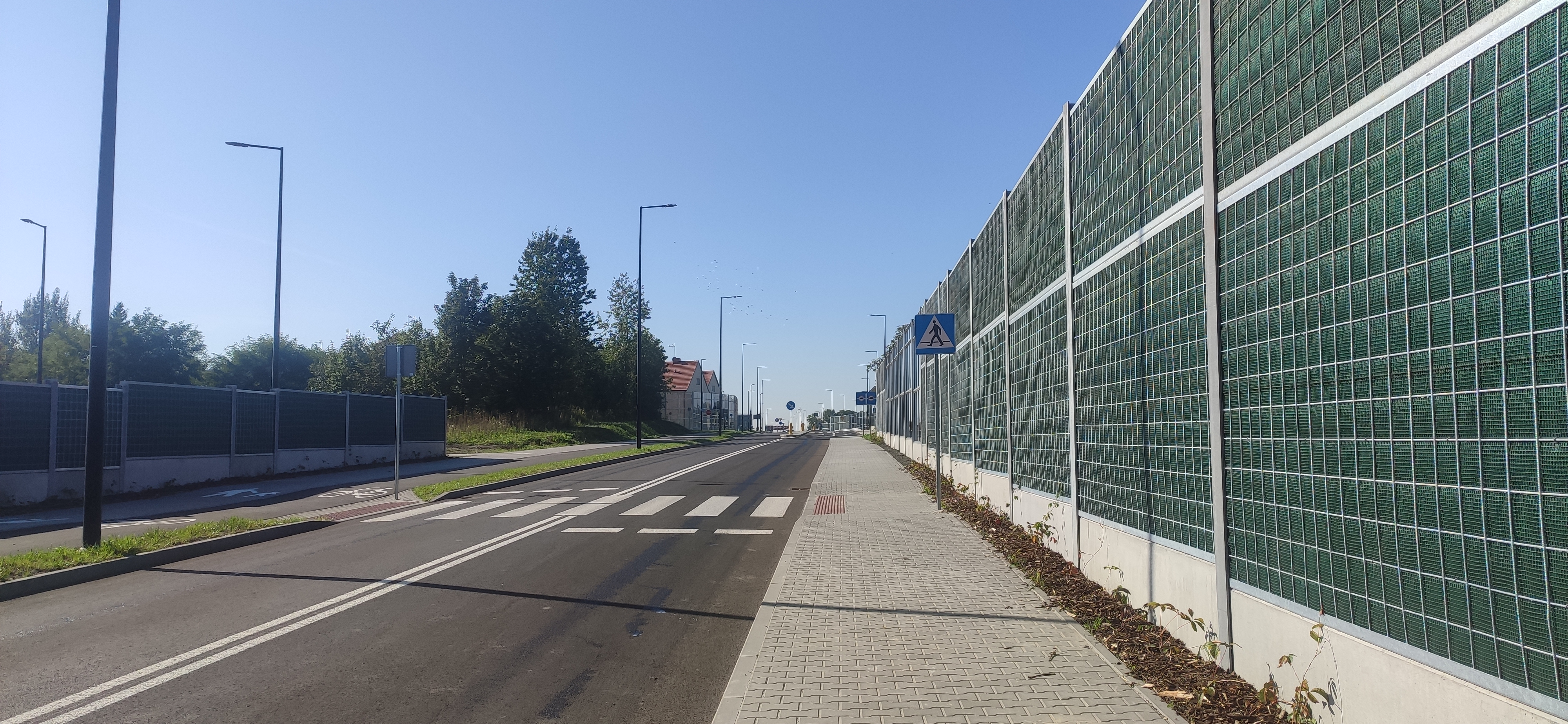

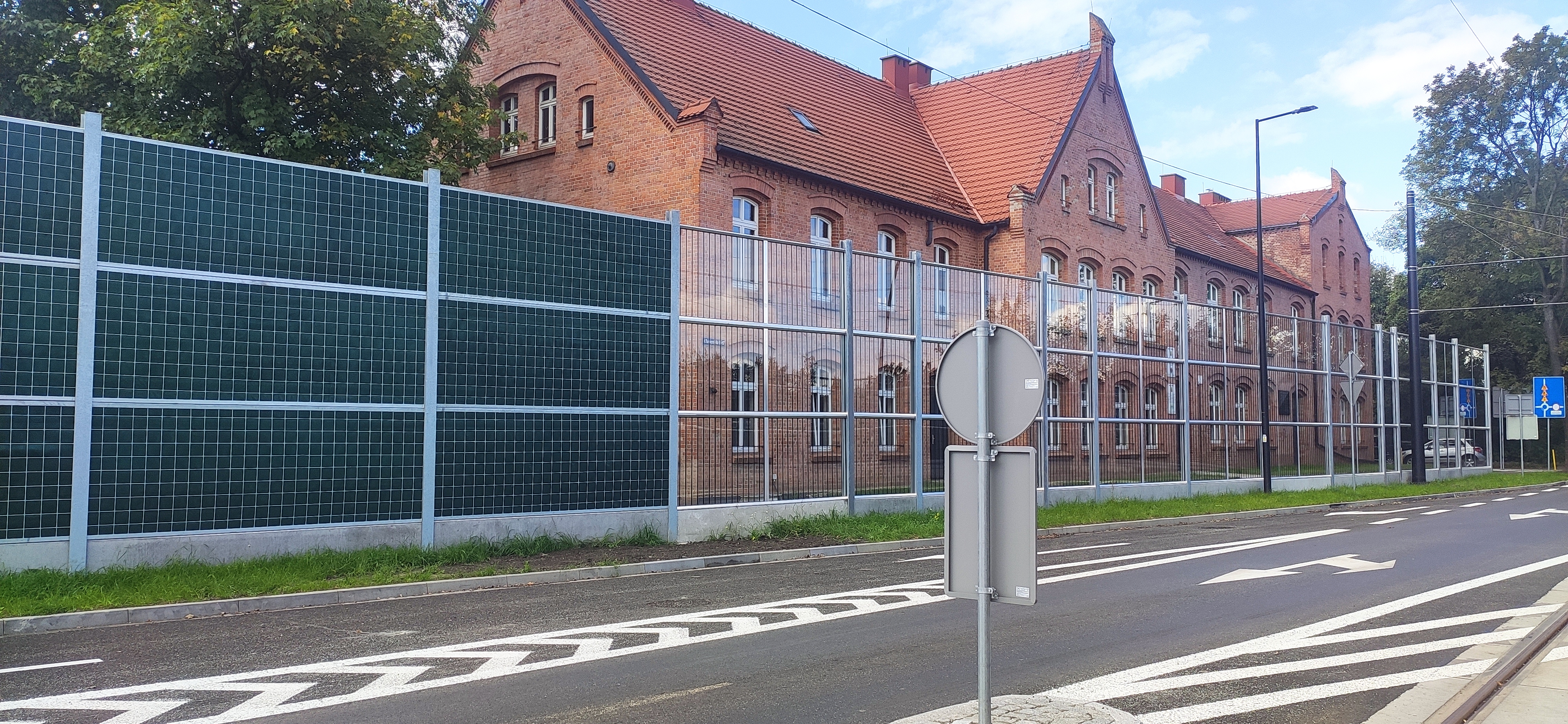

Ekrany akustyczne

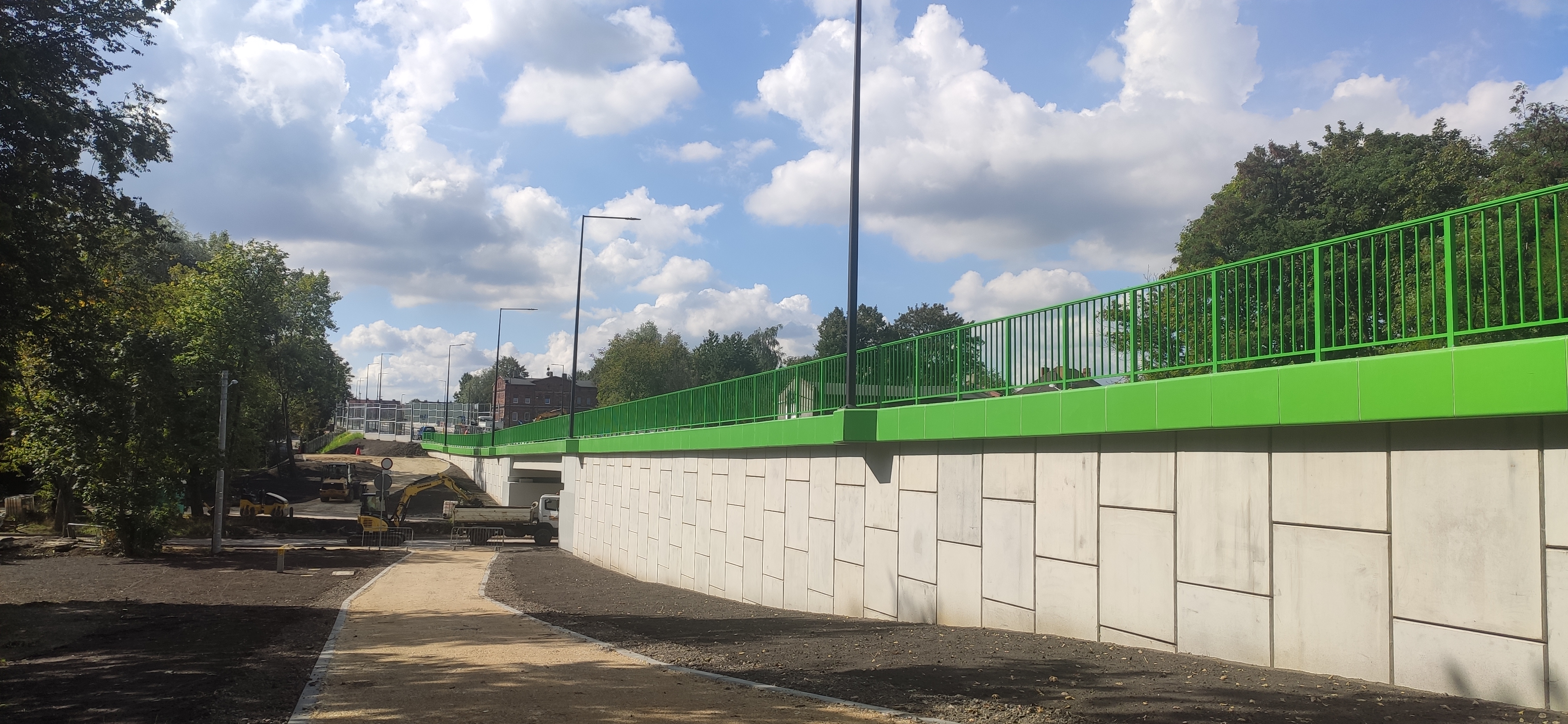

Konstrukcje oporowe

Obiekty inżynierskie:

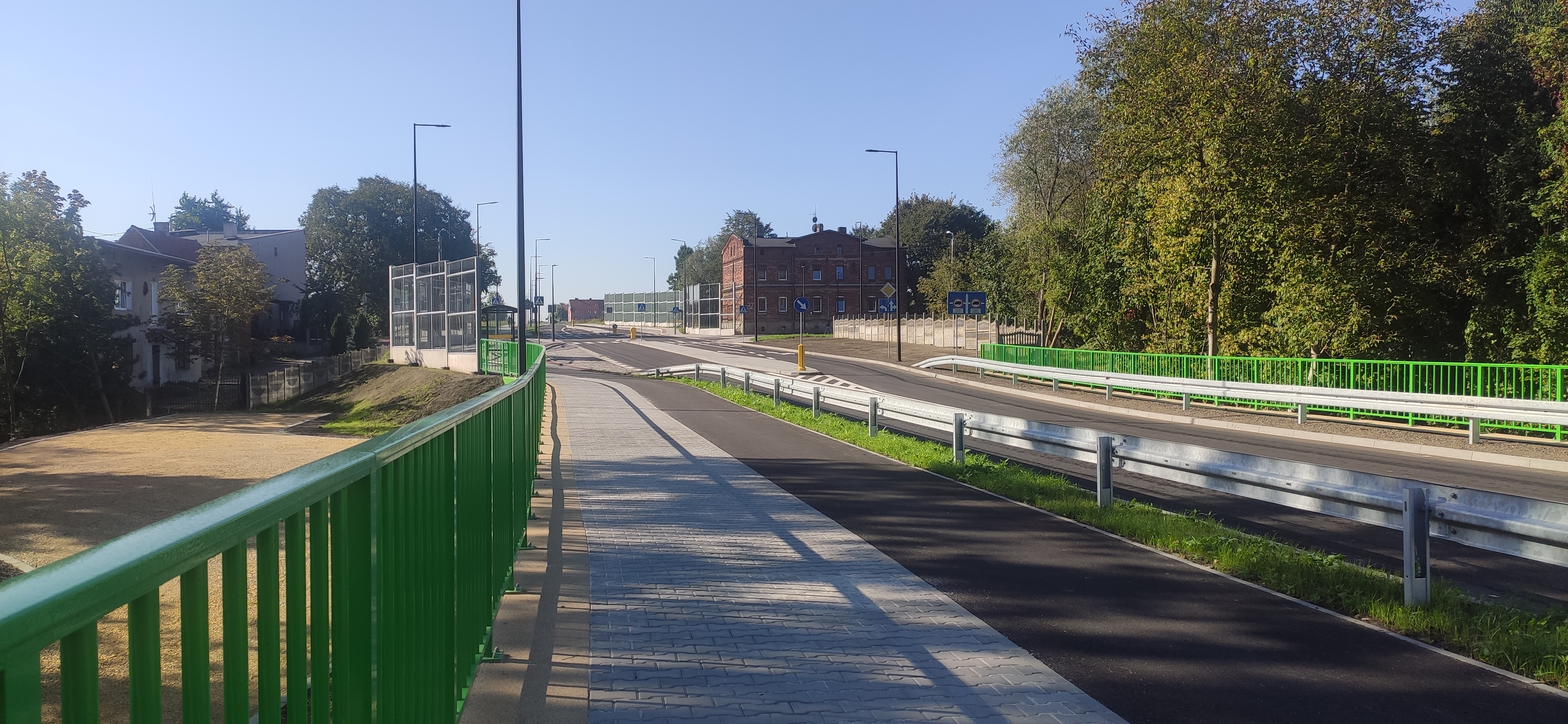

• Obiekt 1 – most na potokiem „J” oraz ulicami Nadrzeczną i Św, Wawrzyńca w km 0+860,00 trasy głównej

• Obiekt 2 – przepust dla pieszych i rowerzystów w km 0+080,00 trasy głównej w miejscu przekroczenia jaru pozostałego po rozbiórce linii kolejowej

Drogi serwisowe i dojazdy:

• Szerokość jezdni 3,50m
• Szerokość pobocza 0,75m
• Połączenie z układem dróg publicznych poprzez zjazdy publiczne

Kanalizacja deszczowa:

Odcinki przebudowane:

• 1Kd1- 1Kd6 DN300 –Dn400
• 2Kd1- 2Kd5 Dn300
• 3Kd – projektowana studnia na kanale istniejącym DN300 w ul. 11 listopada.

Zbiorniki retencyjne:

Zbiornik retencyjny Z1:

• Q=188 l/s
• Qodprowadzane=10 l/s
• Qret=178 l/s
• Vzbiornika=160 m3
• Vcałkowite=160 x1,2 =192 m3
• Vproj. retencji=194 m3

Zbiornik retencyjny Z2:

• Q=108 l/s
• Qodprowadzane=2 l/s
• Qret=106 l/s
• Vzbiornika=95 m3
• Vcałkowite=95 x1,2 =114 m3
• Vproj. retencji=116 m3

kanalizacja sanitarna:

- Przebudowa kanalizacji grawitacyjnej Dn630 wraz komorą rozprężną oraz kolektorem tłocznym 2xDn400

- Przebudowa kanalizacji sanitarnej tłocznej 2xDn400

- Przebudowa kanalizacji sanitarnej grawitacyjnej Dn200

Sieci wodociągowe:

- likwidacja wodociągu DN400 w rejonie ul. Brygadzistów

- przebudowa wodociągu Dz500 i Dz300 w rejonie ul. Brygadzistów i Tarnopolskiej

- przebudowa wodociągu Dn150, Dn100+ przyłącza w rejonie ul. Tarnopolskiej

- przebudowa wodociągu DN315 +przyłącza w rejonie ul. Tarnopolskiej

- przebudowa wodociągu CN 100 w okolicach ul. Nadrzecznej

- przebudowa wodociągu Dn160 + przyłącza w rejonie ul. Mickiewicza

- przebudowa wodociągu Dn100 w rejonie ul. Drobnej

- przebudowa wodociągu Dn160 w rejonie ul. 11 Listopada

- przebudowa wodociągu Dn200 w rejonie ul. 11 Listopada

- przebudowa wodociągu Dn100 + przyłącza w rejonie ul. 11 Listopada

- przebudowa wodociągu Dn315, zabudowa rury ochronnej dwudzielnej na istn. Sieci Dn280

- przebudowa wodociągu DN160 w rejonie ul. Heweliusza

Sieci gazowe:

– przebudowa istniejącej sieci gazowej niskiego ciśnienia Dz225mm wzdłuż ul. 11 Listopada wraz z poprzecznym przekroczeniem ul. 11 Listopada celem dowiązania się do istn. sieci gazowej n/c Dn100 na Dz110mm

– przebudowa istn. sieci gazowej niskoprężnej Dn100 na Dz110mm w ciągu ulicy A. Mickiewicza

– przebudowa istn. sieci gazowej niskoprężnej Dn350 na sieć gazową n/c Dz250mm wzdłuż ul. A. Mickiewicza

– przebudowa istn. sieci gazowej średnioprężnej Dn300 na Dz315mm usytuowanej w rejonie ul. A. Mickiewicza, a biegnącej wzdłuż proj. Trasy drogowej, aż do skrzyżowania z ul. św. Wawrzyńca oraz ul. Nadrzeczną. Gazociąg ten w rejonie ul. Nadrzecznej przekracza poprzecznie potok J – przekroczenie pod dnem

– przebudowa istniejącej sieci gazowej śr/c Dn300 na Dz315mm w rejonie skrzyżowania ulic Tarnopolskiej oraz Brygadzistów

– przebudowa istniejącej sieci gazowej śr/c Dz32mm, połączenie projektowanego odcinka sieci z projektowanym odcinkiem 5G.1 – 5G.12 w rejonie ul. Tarnopolskiej

– przebudowa i przepięcie istn. odc. gazociągu śr/c Dz63mm w rejonie ul. Tarnopolskiej

– przebudowa istniejącej sieci gazowej n/c Dn250 na Dz250mm wzdłuż ul. Tarnopolskiej oraz Dz225mm w rejonie ul. Brygadzistów

Sieci elektroenergetyczne:

• budowa słupów niskiego napięcia – 8 kpl.,
• układanie linii kablowej nN (trasowo) – 447m,
• układanie linii kablowej SN (trasowo) – 283m,
• układanie rur ochronnych – 523m,
• przewody linii napowietrznej nN (trasowo) – 49m,
• przewieszenie ist. przewodów linii napowietrznej nN – 248m

Sieci teletechniczne:

- przebudowa i zabezpieczenie istniejącego kanału teletechnicznego w ul. Tarnopolskiej oraz Korfantego

- budowa kanału technologicznego wzdłuż projektowanego odcinka wraz z odejściem do dróg lokalnych

- budowa przyłączy KT na potrzeby monitoringu miejskiego CCTV

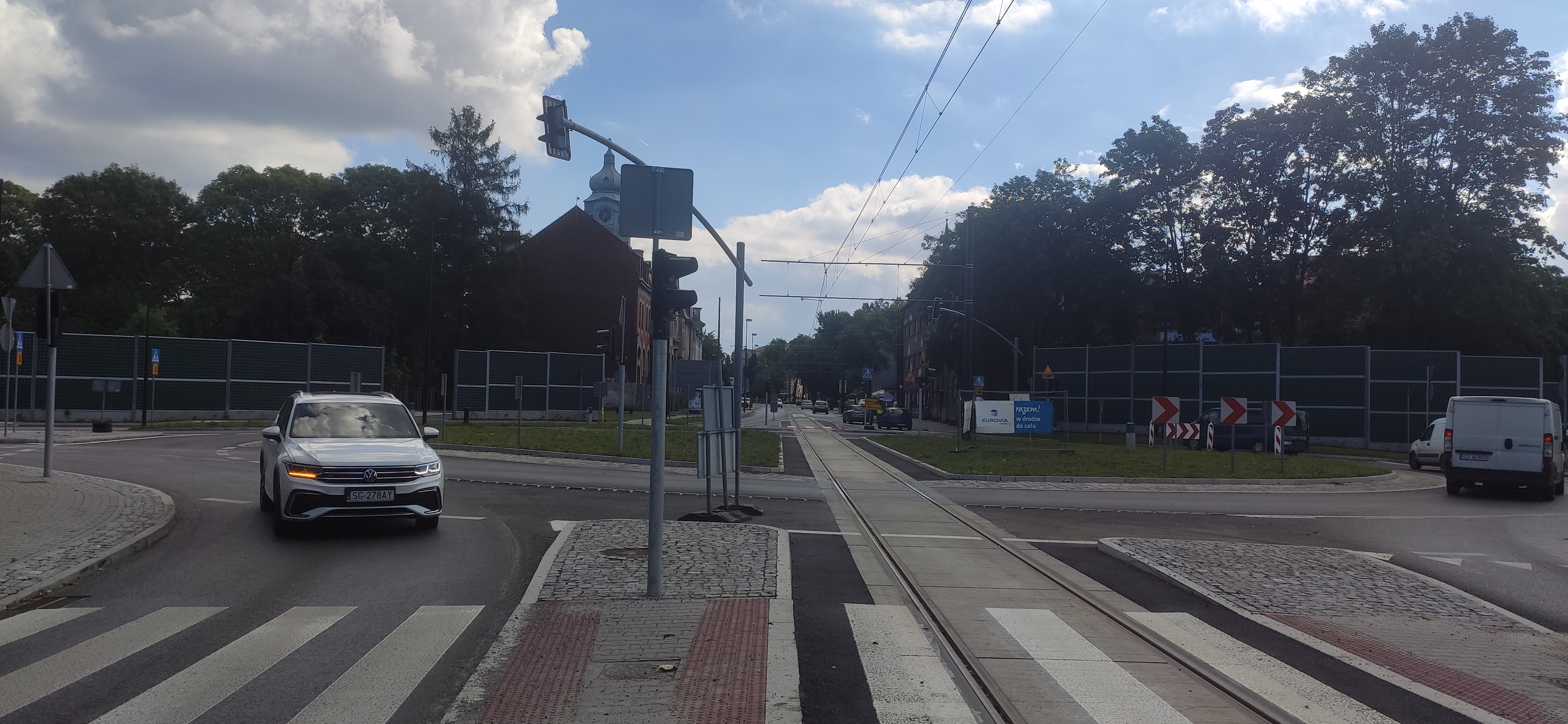

Sygnalizacja świetlna.
