Budowa systemu odwodnieniowego niecki bezodpływowej tzw. Niecki Montometu w Piekarach Śląskich i Bytomiu – Etap I i Etap II
ZAMAWIAJĄCY:
Spółka Restrukturyzacji Kopalń S.A.,
ul. Strzelców Bytomskich 207, 41-914 Bytom,
Oddział w Rudzie Śląskiej Kopalnie Węgla Kamiennego w Całkowitej Likwidacji
41-710 Ruda Śląska, ul. Niedurnego 13
NADZÓR INWESTORSKI:
Inwestycje, Budownictwo, Handel “Inwest - Complex” Sp. z o.o.
ul. Góry Chełmskiej 15, 44-100 Gliwice
WYKONAWCA:
RPM Spółka Akcyjna
ul.Niegolewskich 7, 42-700 Lubliniec
Termin realizacji:
07.01.2020 – 30.09.2024 r.
Data podpisania umowy z Wykonawcą:
13.11.2019 r.
Data podpisania umowy z Nadzorem Inwestorskim
03.12.2019r.
Wartość wykonanych robót budowlanych: 21 015 613,70 zł brutto
Charakterystyka Kontraktu:
W ramach przedsięwzięcia wykonano odwodnienie niecki bezodpływowej powstałej w wyniku negatywnych skutków eksploatacji górniczej węgla kamiennego oraz rud cynku i ołowiu. Niecka bezodpływowa leżąca na terenie dwóch miast Piekary Śląskie i Bytom obejmuje zlewnie o powierzchni 157,60 ha. Wody ze zlewni niecki są odprowadzane systemem rowów do zbiornika retencyjnego buforowego, gdzie są czasowo przetrzymywane i odprowadzane poprzez rurociąg grawitacyjny do zbiornika wyrównawczego przepompowni i dalej przepompowywane do cieku Szarlejka. Przetrzymywanie czasowe nadmiaru wód opadowych w zbiornikach prowadzić będzie do skutecznego zmniejszenia zagrożenia powodziowego powstającego w wyniku deszczy nawalnych krótkotrwałych – tzw. powodzi błyskawicznych (flash flood) poprzez ograniczenie nakładania się wielu fal wody odprowadzanej np. poprzez kanalizację deszczową do cieku Szarlejka.
Zakres robót realizowanych przy wykonaniu zadania obejmował budowę:
- Systemu rowów odprowadzających wody opadowe z terenu zlewnii do zbiornika retencyjnego buforowego
- Zbiornika retencyjnego buforowego wraz z polderem zalewowym o pow. 25.050 m2
- Rurociągu grawitacyjny Ø 600mm długości 462,60mb
- Zbiornika żelbetowego retencyjnego przepompowni o pojemności 198m3
- Zbiornika retencyjnego rurowego PEHD Ø 1600 pojemności 112m3
- Przepompowni 3 x Ø 2000mm wraz z czerpniami.
- Rurociągu tłoczny Ø 700mm długości 1095mb
- Wylotu dokowego z rurociągu tłocznego na prawym brzegu cieku Szarlejka wraz z umocnieniem cieku (narzut kamienny na skarpach i korycie cieku)
- Drogi technologicznej z płyt drogowych o pow. 6 083m2
- Odtworzenie konstrukcji ul. Parkowej w warstwach bitumicznych o pow. 2 358,90m2
- Rekultywację terenu niecki na pow. 15,40ha
- Rekultywację terenów stawu 10a i 10b na pow. 1,479ha
Zakres robót w ujęciu szczegółowym:
- Wycinka drzew wraz z karczowaniem pni (Ø10-55 cm) – 354 szt.
- Roboty ziemne (wykopy, nasypy, zasypy) – 86 548 m3
- Wykonanie pali narożnikowych larsen – 40 mb
- Ścianka szczelna stalowa 10 m z wyciągn. bezwibr. – 37,40 mb
- Ścianka szczelna stalowa 9 m z wyciągnięciem – 170,32 mb
- Ścianka szczelna stalowa 8 m z wyciągnięciem – 36,00 mb
- Konstrukcja rozparć rama z HEB 240 mm – 2 990 kg
- Konstrukcja rozparć rama z HEB 300 mm podwójna – 7 956 kg
- Konstrukcja rozparcia komory – 29 367 kg
- Zbiorniki pompowni Ø 2000mm – 3 szt.
- Wyposażenie pompowni (pompy wyd.400m3/h, wys. podn. 31 m) –3 szt.
- Elektr. układ sterujący z montażem – 1 kpl.
- Ściana oporowa dla sił nacisku 100 t – 1 kpl.
- Przewiert rurą stalową Ø 914 mm w technologii mikrotunelingu – 39 mb
- Rurociąg PE Ø 710 mm – 1 095 mb
- Trójnik stalowy Ø 700/700mm – 2 szt.
- Trójnik redukcyjny 710/500mm – 3 szt.
- Trójnik stalowy Ø 700/200mm – 1 szt.
- Zasuwy Ø 700mm – 2 szt.
- Kompensator (wstawka) Ø 700mm – 4 szt.
- Bloki oporowe – 19,00 m3
- Wylot do Szarlejki Ø700mm (4,8 m3 betonu, klapa zwrotna Ø700mm, balustrady ) – 1 kpl.
- Komora czyszczakowo – odwodnieniowa (17,52 m3 bet.) – 1 kpl.
Rurociąg grawitacyjny:
- Kolektor z rur PP Ø 600 mm – 462,60 mb
- Studnie betonowe Ø 1200m – 14 szt.
- Studnie betonowe Ø 2000m – 2 szt.
- Studnie betonowe Ø 1000m – 3 szt.
- Studzienki ściekowe 500mm – 2 szt.
- Zasuwa Ø 600 mm – 1 kpl.
Roboty rozbiórkowe żelbetowe:
- Budynek przepompowni A – 1 kpl.
- Osadnik B – 784,76 m3 betonu
- Obiekt C – 4,03 m3
- Budynek oczyszczalni E – 130,5 m3
- Osadnik G – 260,40 m3

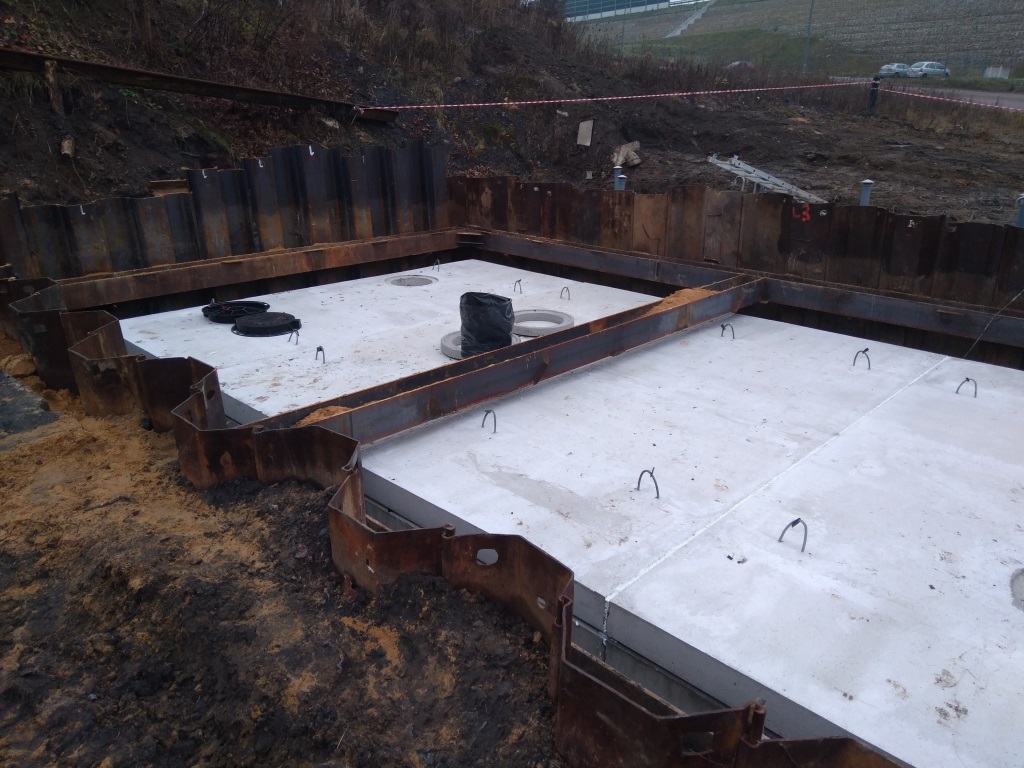

Zbiorniki:
- Zbiornik retencyjny żelb.10,6 x 6,0 x 3m V=134 m3 –1 kpl.
- Zbiornik retencyjny żelb. 6,0 x 5,0 x 300, V=64 m3 –1 kpl.
- Zbiornik rurowy PEHD Ø 1600mm dług.56,10mb V=112 m3 –1 kpl.
Kanalizacja deszczowa:
- Kanał PP Ø 1000mm – 11,50 m
- Kanał PP Ø 600mm – 18,72 m
- Kanał PP Ø 500mm – 8,10 m
- Kanał PVC Ø 315mm – 27,80 m
- Kanał PVC Ø 200mm – 6,39 m
- Kanał PE Ø500mm – 13,50 m
- Kanał PE Ø 1000mm – 11,50 m

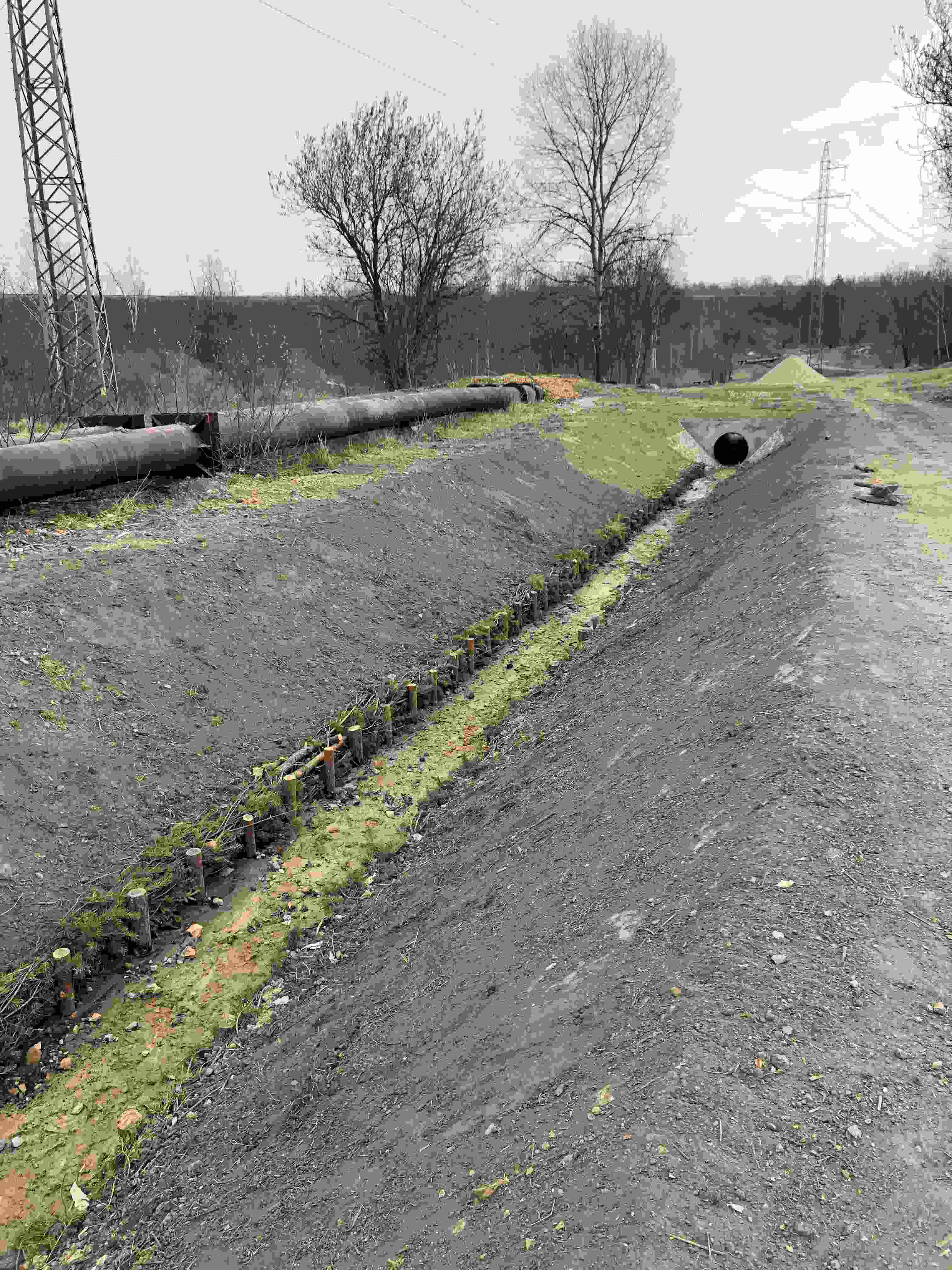

Rowy o łącznej długości 1882 mb:
Rów A - 707 mb
Rów B - 700 mb
Rów C - 235 mb
Rów D - 240 mb
- Płotki faszynowe – 2 572,60 mb
- Opaski z kiszki 3 x Ø 25cm – 622 mb
- Umocnienie geowłókniną – 1 800 m2
- Narzut kamienny – 560 m3
Przepusty na rowie:
- Kanał z rur PP Ø 1000 mm – 71,79 mb
- Ścianka czołowa przep. żelb.Ø 1000 skośna – 12 szt.
- Ścianka czołowa przep. żelb.Ø 1000 prosta – 7 szt.
Umocnienia:
- Umocnienie geowłókniną - 6 916 m2
- Narzut nadwodny - 2 271,60 m3
- Narzut podwodny - 836,10 m3
- Palisada z kołków Ø 12-14cm - 1 180,60 mb
- Palisada z kołków Ø 10-12cm - 66,70 mb
- Opaski z kiszek wielokiszk. 3x Ø 25cm – 1 996 mb
- Opaski z kiszki wilokiszk. 3x Ø 25cm - 858 mb
Nawierzchnie:
- Nawierzchnie asfaltowe - 2 358,90 m2
- Droga z płyt drogowych - 6 083 m2
- Nawierzchnie żwirowe - 1 346 m2
- Brukowanie skarp - 572,30 m2
- Nawierzchnie z kostki brukowej - 83 m2
- Krawężniki - 124,80 mb
Rekultywacja techniczna i biologiczna:
- Rekultywacja terenu niecki – dwukr. wykoszenie roślinności, talerzowanie, orka, plantowanie, humusowanie, obsiew, uprawa - 15,40 ha
- Rekult. techn. i biol. terenu stawu 10a i 10b - niwelacja, uprawa - 1,479 ha
ponadto wykonano:
- Plantowanie - 63 686,94 m2
- Humusowanie z obsiewem traw terenów przyległych – 35 588,85 m2
