Nazwa kontraktu:

Rozbudowa ulicy  Żywieckiej w Bielsku-Białej (odcinek IVc od ulicy Owocowej do ulicy Sielanka)



ZAMAWIAJĄCY:

Miasto Bielsko-Biała – Miejski Zarząd Dróg w Bielsku-Białej

Michała Grażyńskiego 10, 43-300 Bielsko-Biała



INŻYNIER KONTRAKTU

Inwestycje, Budownictwo, Handel

“Inwest - Complex” Sp. z o.o.

Ul. Góry Chełmskiej 15, 44-100 Gliwice



PROJEKTANT

MOSTY KATOWCE Sp. z o.o.

Rolna 12, 40-555 Katowice



GENERALNY WYKONAWCA

FBSERWIS SPÓŁKA AKCYJNA

Siedmiogrodzka 9, 01-204 Warszawa



Termin realizacji:                                                      23.04.2020 – 07.12.2020 r.



Wartość nadzorowanych robót wyniosła:                  6 849 113,12 PLN zł netto

8 424 409,14 zł brutto



  1. PODSTAWY PRAWNE REALIZACJI KONTRAKTU.
  • Dokumentacja przetargowa, warunki kontraktu,
  • Umową pomiędzy Zamawiającym, a Inżynierem Kontraktu nr FE/117/IZ/12/U/20 z dn. 28.05.2020r.
  • Umową pomiędzy Zamawiającym, a Generalnym Wykonawcą umową nr FE/88/IZ/10/B/20 z dn. 23.04.2020.r.



  1. LOKALIZACJA

Inwestycja była zrealizowana na terenie województwa śląskiego w Bielsku- Białej. Przedmiotowa inwestycja zlokalizowana jest w ciągu ulicy Żywieckiej na odcinku od ulicy Owocowej do ulicy Sielanka wylotowej arterii miejskiej w kierunku miejscowości Żywiec.



  1. ZAKRES OBJĘTY KONTRAKTEM

Inwestycja polegała na przebudowie jezdni i konstrukcji drogi, budowie przepustów wraz z budowa bystrotoków i umocnieniem rowów, budowie muru oporowego dla usytuowania zatoki autobusowej przy korpusie drogowym, ciągów pieszych, a także przebudowie kolidującego uzbrojenia terenu. Projektowany układ drogowy opierał się na istniejącym ciągu drogowym. W ramach projektu została przebudowana nawierzchnia ulic z wykorzystaniem nawierzchni odpowiadających obciążeniem na kategorię obciążenia ruchem trasy głównej (ul. Żywiecka) na poziomie KR5. Nawierzchnie dróg krzyżujących się z ulicą Żywiecką zaprojektowano jako KR2. Nawierzchnie zatok autobusowych zaprojektowano jako KR6.



  1. CHARAKTERYSTYKA OBIEKTU

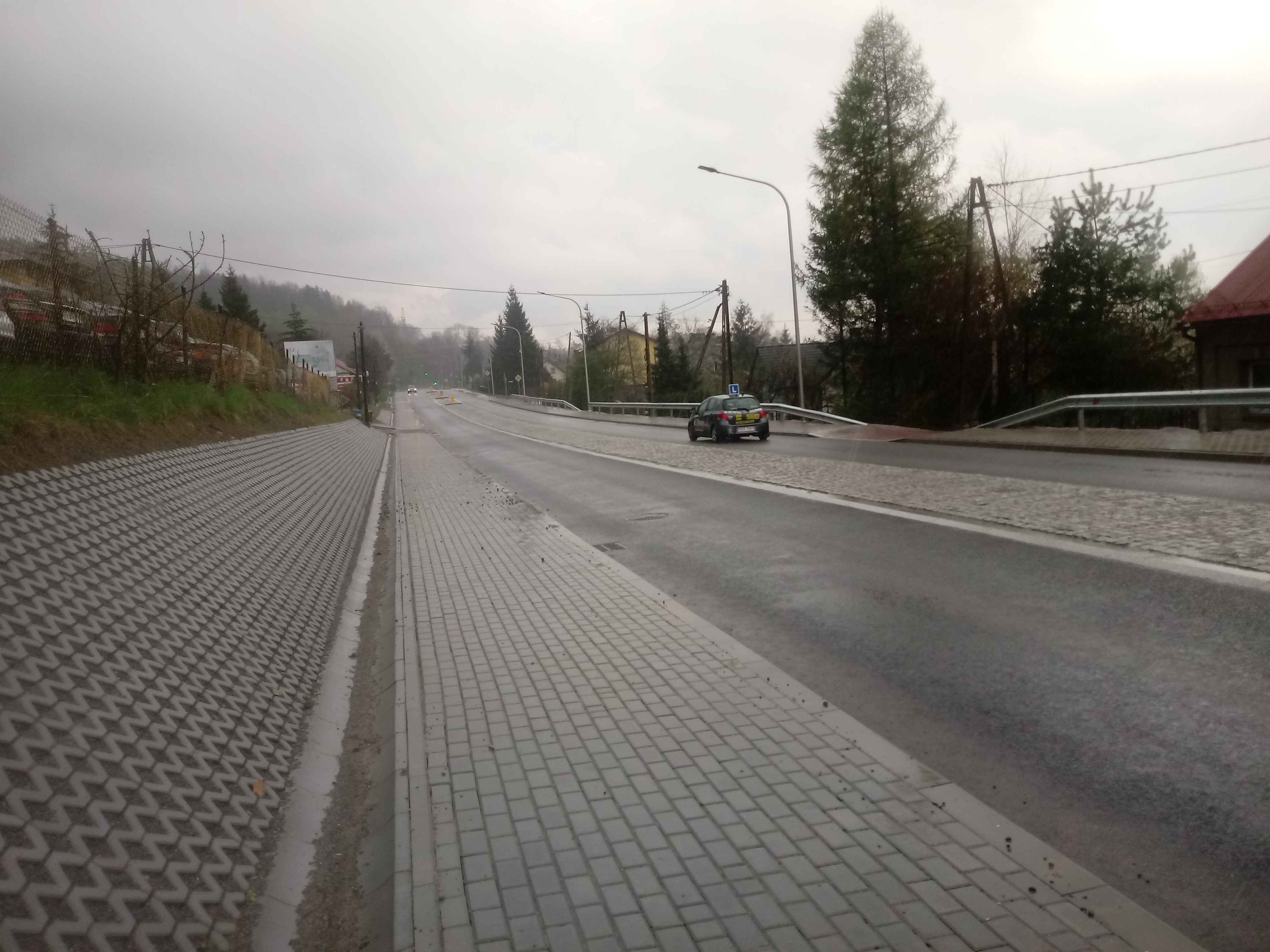

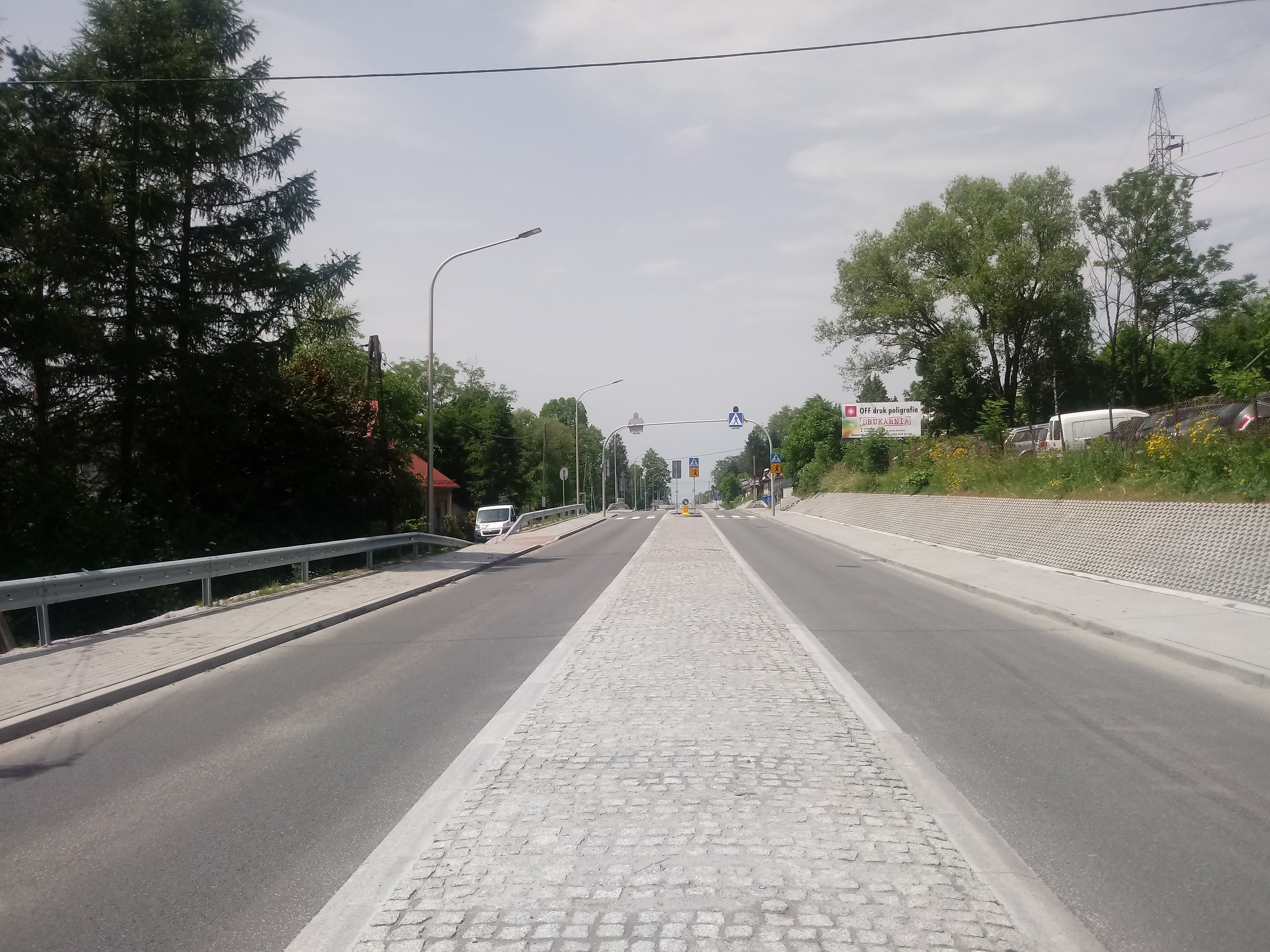

    • ZAKRES DROGOWY

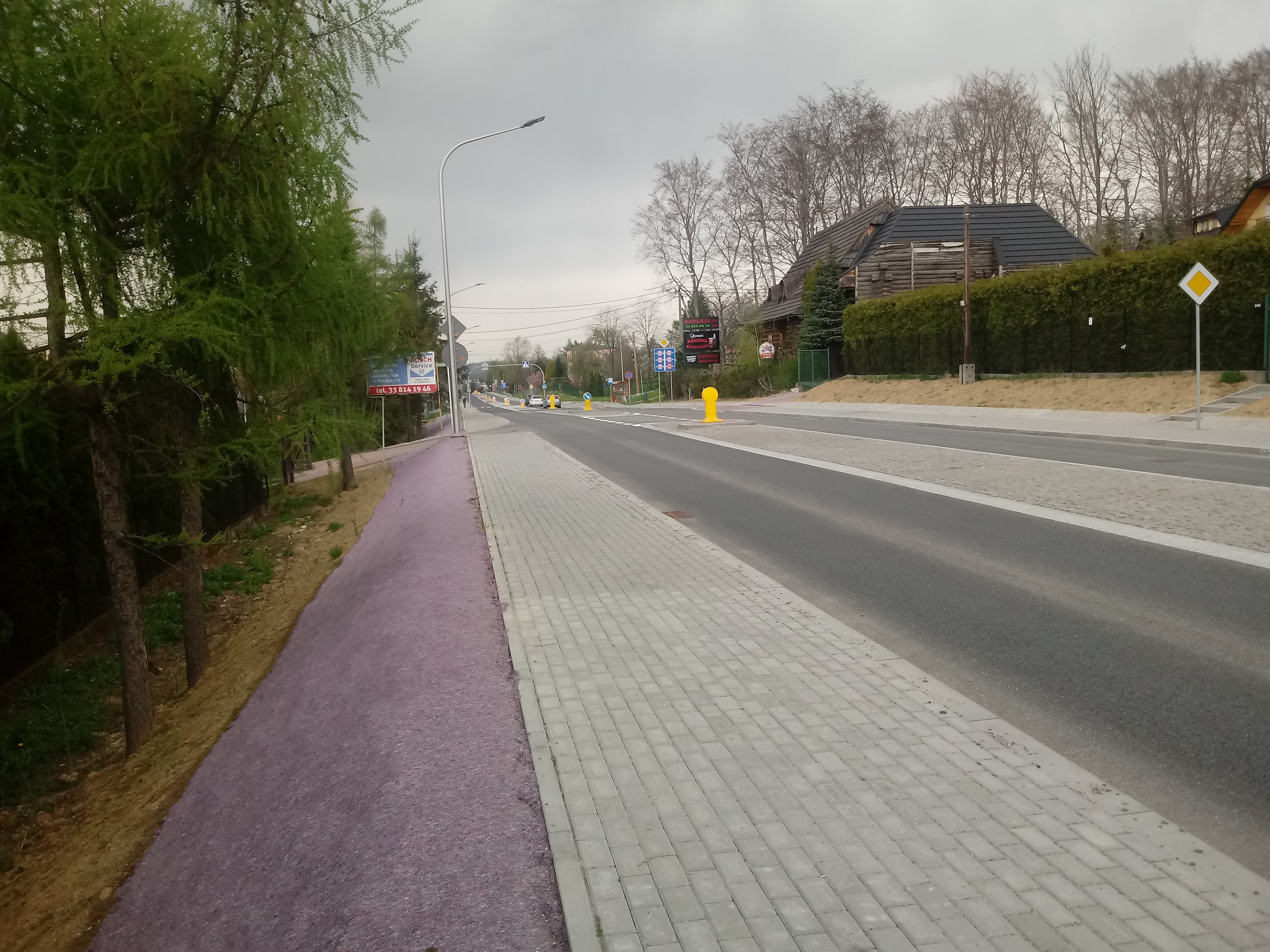

Ulica Żywiecka została zaprojektowana jako droga klasy G1/2. Przyjęto pasy ruchu o szerokości 3,5 m z przejezdnym pasem dzielącym szerokości 3,0 m. Wzdłuż jezdni poprowadzono obustronny ciąg pieszy o szerokości 2,0 m. Oś drogi składa się z odcinków prostych, łuków
o promieniach 600, 1500 i 5000 metrów oraz krzywych przejściowych.

Z uwagi na konieczność powiązania ulicy Żywieckiej z istniejącym układem komunikacyjnym zaprojektowano skrzyżowania i zjazdy (zwykłe):

  • Z ulicą Owocową – km 0+724,86 – skrzyżowanie zwykłe,
  • Z ulicą Warzywną – km 0+779,34 – skrzyżowanie zwykłe,
  • Z ulicą Pasieczną – km 0+867,12 – zjazd publiczny,
  • Z ulicą Dolną – km 0+868,96 – skrzyżowanie zwykłe,
  • Z ulicą Turniową – km 0+966,48 – skrzyżowanie zwykłe,
  • Z ulicą Skwerową – km 1+137,13 – zjazd publiczny,
  • Z ulicą Sielanka – km 1+305,61 – skrzyżowanie zwykłe,



Parametry techniczne dróg:Żywiecka:

  • klasa techniczna G1/2
  • prędkość projektowa Vp = 50 km/h
  • prędkość miarodajna Vm = 60 km/h
  • szerokość pasa ruchu 3,50 m
  • szerokość chodnika 2,00m
  • spadek poprzeczny jezdni (daszkowy) 2,0 %
  • kategoria ruchu KR5
  • dopuszczalne obciążenie nawierzchni 115 kN/oś

Konstrukcja nawierzchni Ulica Żywiecka :

Warstwy konstrukcyjne nawierzchni KR5                                                                        Grubość warstwy

Warstwa ścieralna z mieszanki mineralno-asfaltowej SMA 11                                                  4 cm

Warstwa wiążąca z betonu asfaltowego AC WMS 16 W                                                             8 cm

Podbudowa zasadnicza z betonu asfaltowego AC WMS16 P                                                  14 cm

Podbudowa z kruszywa łamanego 0/31.5 mm, stabilizowanego mechanicznie                 20 cm

Warstwa mrozoochronna                                                                                                                 20 cm

Warstwa odcinająca z geowłókniny

Ulepszone podłoże z kruszywa stabilizowanego cementem C1,5/2,0                          20 cm - G3

                        (nie mniej niż 2,5 MPa)                                                                                     30 cm - G4

Razem konstrukcja nawierzchni                                                                                              86 - 96 cm

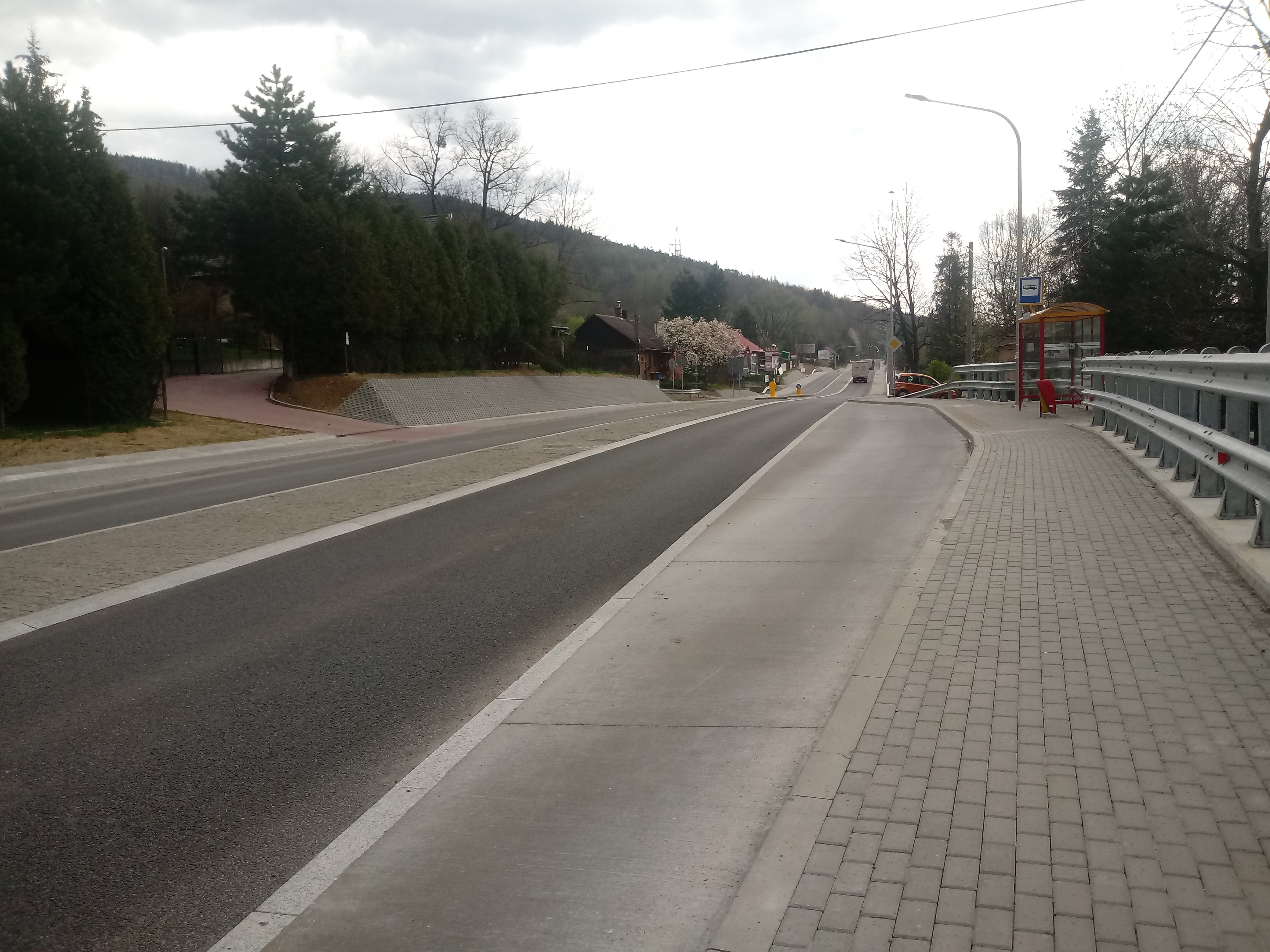

Zatoki autobusowe:

Warstwy konstrukcyjne nawierzchni KR6                                                                        Grubość warstwy

Warstwa ścieralna z betonu cementowego C35/45                                                                  25 cm

Podbudowa zasadnicza z betonu cementowego C20/25                                                         18 cm

Podbudowa z kruszywa łamanego 0/31.5 mm, stabilizowanego mechanicznie                 22 cm

Warstwa mrozoochronna                                                                                                                 16 cm

Warstwa odcinająca z geowłókniny

Ulepszone podłoże z kruszywa stabilizowanego cementem C1,5/2,0                                  15 cm

                        (nie mniej niż 2,5 MPa)

Razem konstrukcja nawierzchni                                                                                                      96 cm



Drogi poprzeczne:

Warstwy konstrukcyjne nawierzchni KR2                                                                        Grubość warstwy

Warstwa ścieralna z AC11S                                                                                                                5 cm

Podbudowa zasadnicza z AC 22P                                                                                                      7 cm

Podbudowa z kruszywa łamanego 0/31.5 mm, stabilizowanego mechanicznie                 20 cm

Warstwa mrozoochronna                                                                                                                 20 cm

Ulepszone podłoże z kruszywa stabilizowanego cementem C1,5/2,0                          20 cm - G3

                        (nie mniej niż 2,5 MPa)                                                                                     30 cm - G4

Razem konstrukcja nawierzchni                                                                                              72 - 82 cm



  • Branża inżynieryjna.

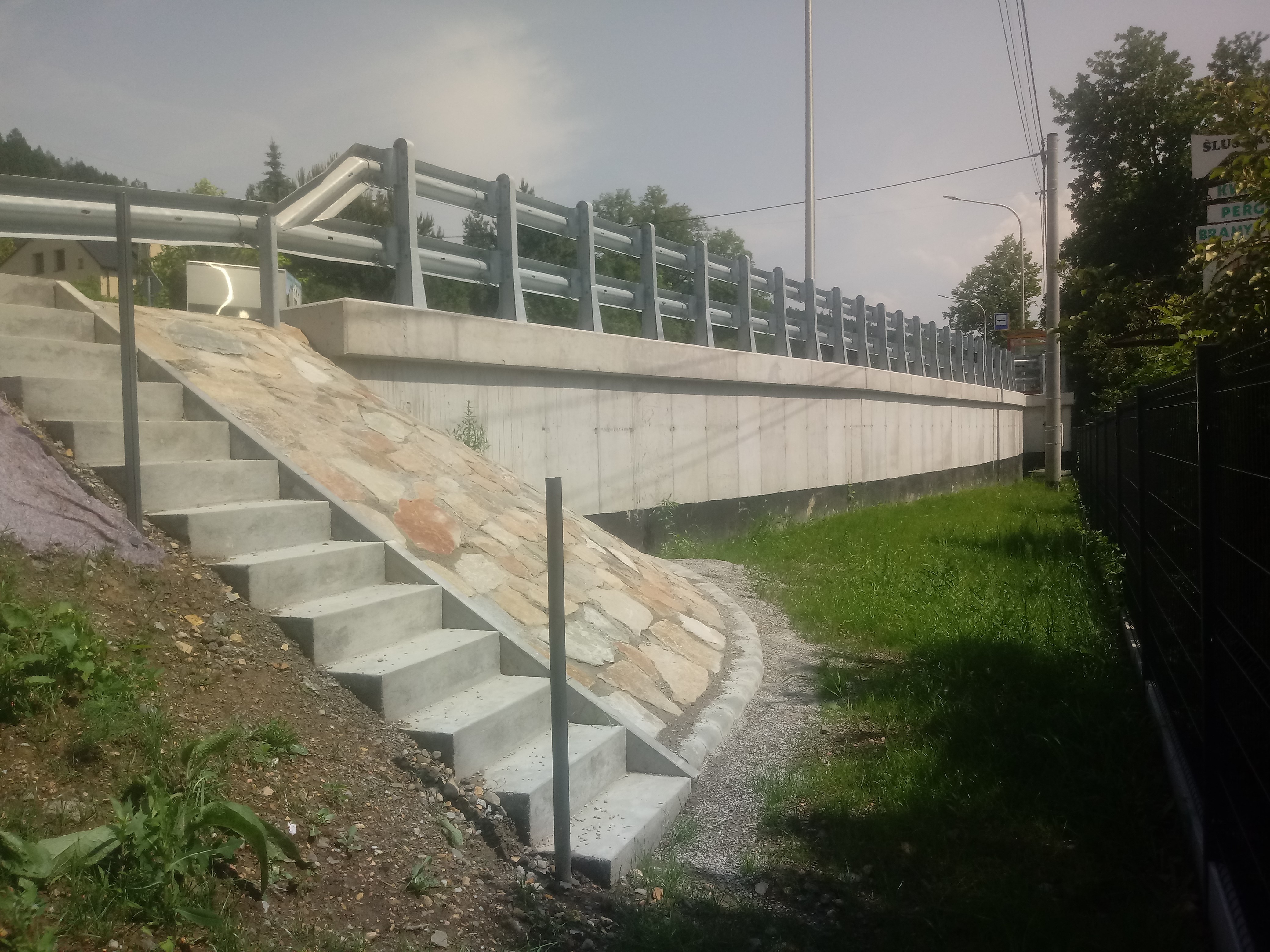

MUR OPOROWY

W ramach zrealizowanego kontraktu wykonano ścianę oporową zlokalizowaną w ciągu
ul. Żywieckiej w Bielsku-Białej, na odcinku od ul. Owocowej do ulicy Sielanka. Przedmiotowe ściany oporowe zostały wykonane z uwagi na różnicę terenu istniejącego i projektowanego oraz brak miejsca na wykonanie skarpy nasypu drogowego. Wykonano ściany oporowe żelbetowe w formie oczepu wieńczącego palisadę. Palisada została wykonana z pali CFA zbrojonych profilami stalowymi, zakotwionymi w oczepie

Parametry geometryczne obiektu:

  • Długość ścian oporowych L = 53,80 m (dł. w osi)
  • Wysokość oczepu H = 2,96 – 3,14 m
  • Szerokość oczepu b = 0,55 m

Posadowienie                                                pale CFA zbrojone profilami stalowymi IPE270

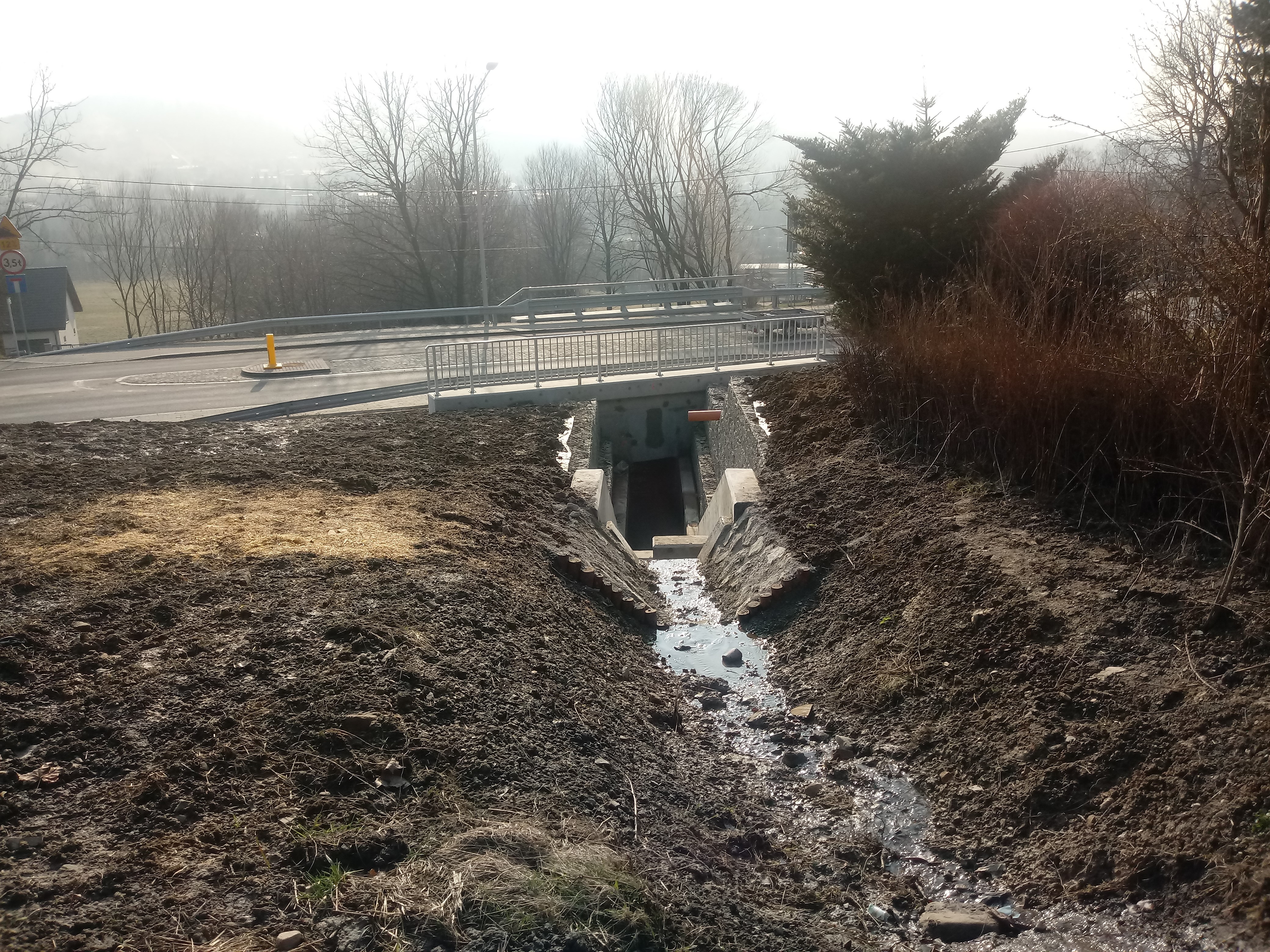

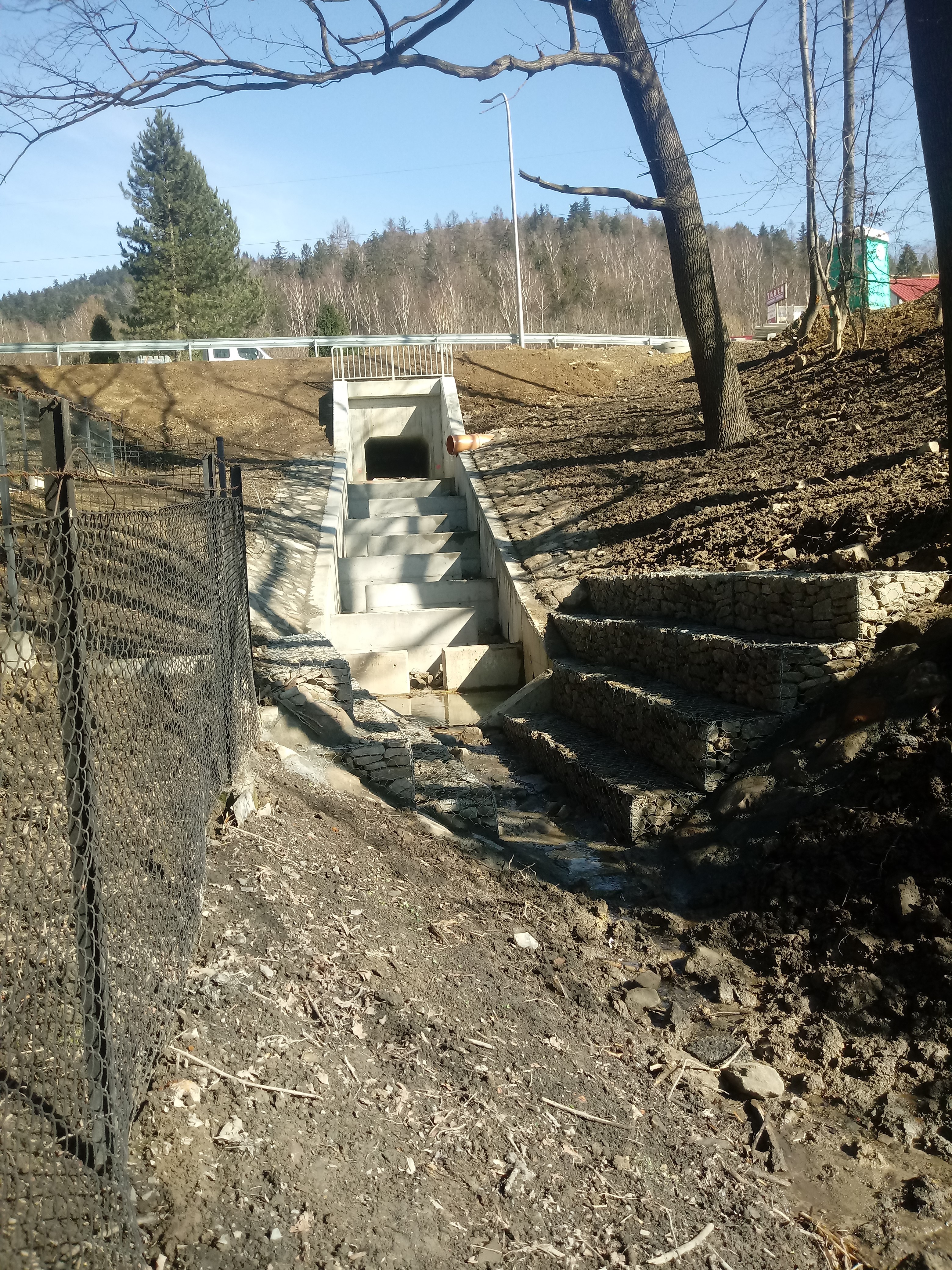

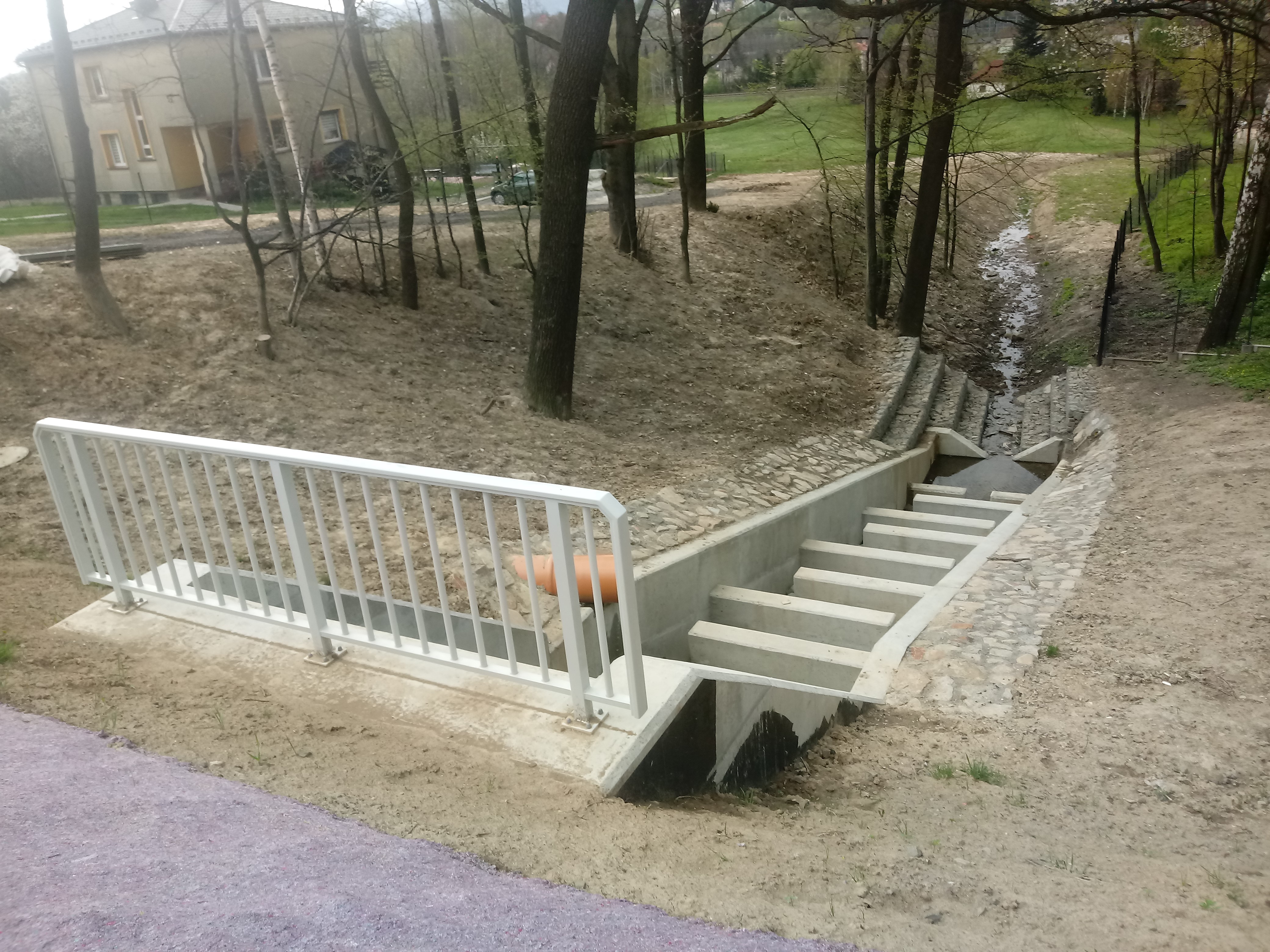

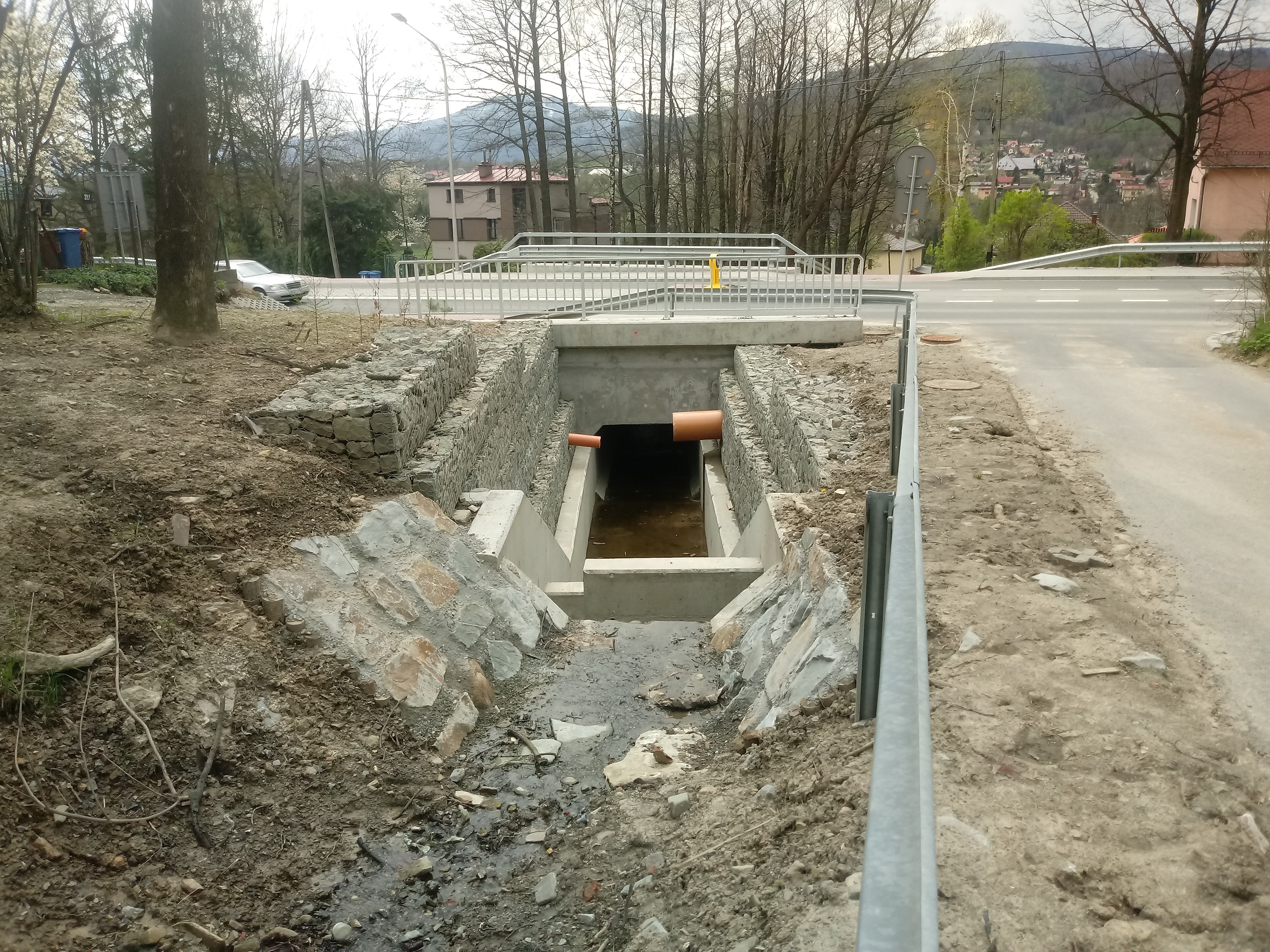

W ramach zrealizowanego kontraktu przebudowano 4 przepusty (małe mosty z umocnionym dnem) zlokalizowane pod koroną ul. Żywieckiej w Bielsku-Białej, na odcinku od ul. Owocowej do ulicy Sielanka.

PRZEPUST P7 W REJONIE ULICY TURNIOWEJ

Przepust zlokalizowany jest na rowie biegnącym równolegle do ul. Turniowej. Wlot do przepustu zlokalizowany jest na działce 676/3, wylot znajduje się na działce nr 699/1. Trasa przepustu załamana jest w planie. Przepust przechodzi pod ul. Żywiecką.

Parametry geometryczne obiektu:

  • średnica przepustu B/H 2,0x1,5 m
  • długość 20,95 m
  • konstrukcja przepustu prefabrykaty o przekroju ramowym
  • umocnienie wlotu ściana żelbetowa
  • umocnienie wylotu ściana żelbetowa
  • kąt skrzyżowania 81º
  • koryto rowu poniżej oraz powyżej przepustu umocnione gurtami betonowymi, oraz obrukowaniami

PRZEPUST P8 W REJONIE ULICY TURNIOWEJ

Przepust zlokalizowany jest na rowie biegnącym równolegle do ulicy Turniowej. Wlot przepustu zlokalizowany jest na działce 692/1, wylot na działce 749/6. Trasa przepustu załamana jest w planie. Przepust zmienia kierunek w komorze kanalizacyjnej. Przepust przechodzi pod
ul. Żywiecką.

Parametry geometryczne obiektu:

  • średnica przepustu B/H 2,0x1,5 m
  • długość 22,81 m
  • konstrukcja przepustu prefabrykaty o przekroju ramowym
  • umocnienie wlotu ściana żelbetowa
  • umocnienie wylotu ściana żelbetowa
  • kąt skrzyżowania 89º
  • koryto rowu poniżej oraz powyżej przepustu umocnione gurtami betonowymi

PRZEPUST P1 W REJONIE ULICY SKWEROWEJ

Przepust zlokalizowany jest na rowie biegnącym równolegle do ulicy Skwerowej. Wlot przepustu zlokalizowany jest na działce 689/1, wylot na działce 749/7. Trasa przepustu załamana jest w planie. Przepust przechodzi pod ul. Żywiecką.

Parametry geometryczne obiektu:

  • średnica przepustu B/H 1,2x1,2 m
  • długość 19,60 m
  • konstrukcja przepustu prefabrykaty o przekroju ramowym
  • umocnienie wlotu ściana żelbetowa
  • umocnienie wylotu ściana żelbetowa
  • kąt skrzyżowania 90º
  • koryto rowu poniżej oraz powyżej przepustu umocnione gurtami betonowymi

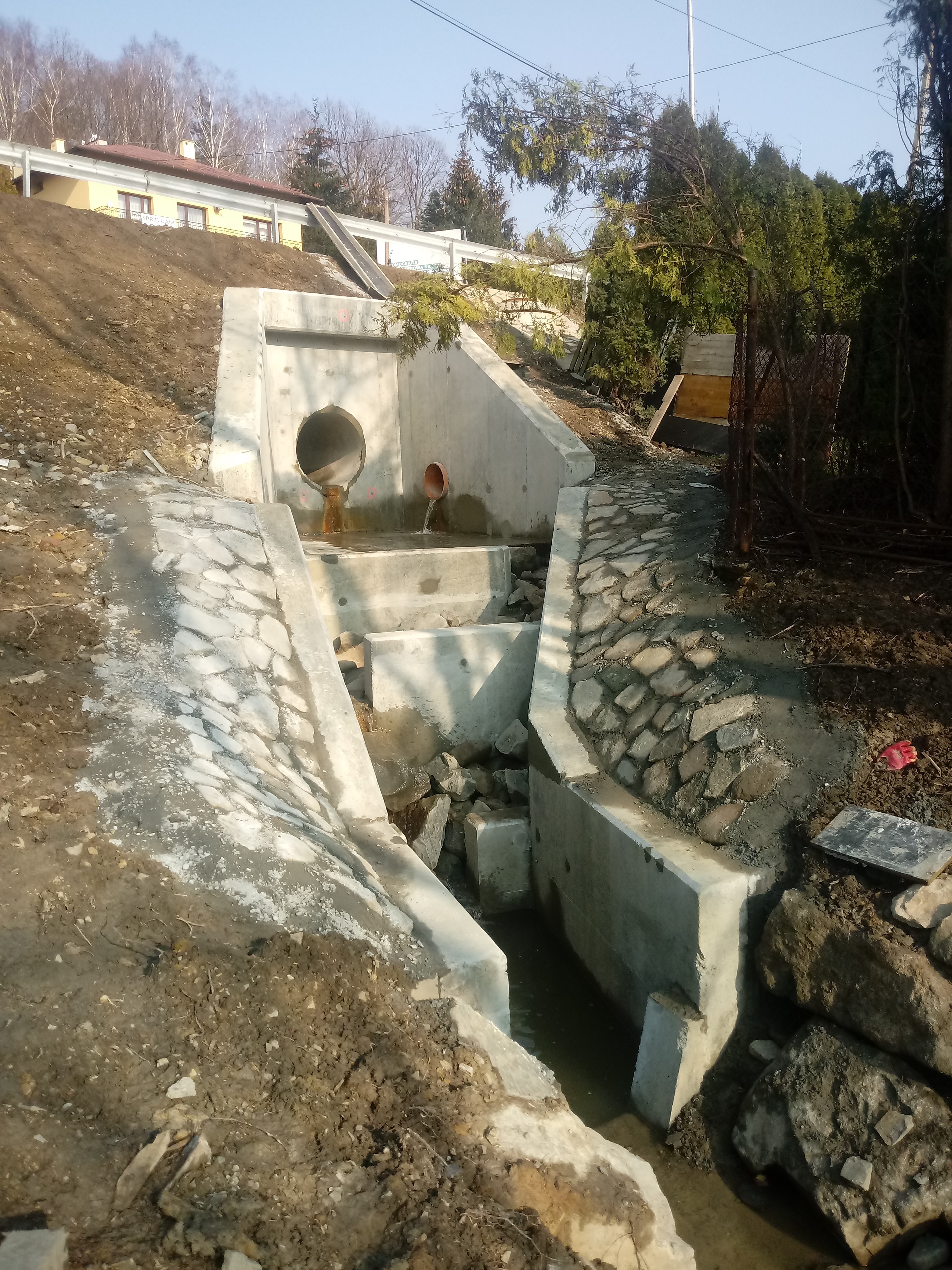

PRZEPUST P9 W REJONIE ULICY SIELANKA

Przepust zlokalizowany jest na odcinku zarurowanym istniejącego rowu ul. Żywieckiej. Wlot przepustu zlokalizowany jest w komorze kanalizacyjnej na działce 765/5, wylot przepustu zlokalizowany jest na granicy działek o numerach 756/5 i 778/18.

Parametry geometryczne obiektu:

  • średnica przepustu 1000 mm
  • długość 23,2 m (odtworzono odcinek ok. 16 metrów)
  • konstrukcja przepustu rura vipro 1000
  • umocnienie wlotu nie dotyczy
  • umocnienie wylotu ściana żelbetowa
  • koryto rowu poniżej przepustu umocnione gurtami betonowym



Melioracje

W ramach rozbudowy ul. Żywieckiej wykonano przebudowę 4 rowów melioracyjnych.

Przebudowa obejmowała:

  • lokalną korektę przebiegu trasy w obrębie przebudowywanych przepustów
  • wyprofilowanie koryta,
  • trwałe umocnienia które wynikają ze spadków podłużnych dna i ilości wody,
  • wykonanie budowli stabilizujących dno cieku i rowów (gurty),
  • wykonanie budowli do redukcji spadku
  • zagospodarowanie terenu po wykonaniu robót regulacyjnych.
