Zadanie: Rozbudowa ulicy Kwiatkowskiego w Bielsku – Białej, na odcinku od ronda ofiar Katynia do ronda Narodowych Sił Zbrojnych, wraz z przebudową mostu nad rzeką Białą w ciągu ul. Kwiatkowskiego

Nazwa Kontraktu:

„Rozbudowa ulicy Kwiatkowskiego w Bielsku – Białej, na odcinku od ronda ofiar Katynia do ronda Narodowych Sił Zbrojnych, wraz z przebudową mostu nad rzeką Białą w ciągu ul. Kwiatkowskiego".

Zamawiający:

Miejski Zarząd Dróg w Bielsku-Białej

43-300 Bielsko Biała; ul. Grażyńskiego 10

Wykonawca:

Zakład Budowlany "MOST-BUD"

Eugeniusz Klimczak

                        43-300 Bielsko-Biała; ul. Złoty Potok 46

Biuro Projektowe:

Anna Rej - Biuro Konstrukcyjne REJPROJEKT

Ul. Siołkowa 336

33-330 Grybów

Nadzór techniczny:

Inwestycje Budownictwo Handel

INWEST – COMPLEX Sp. z.o.o.

44-100 GLIWICE UL. GÓRY CHEŁMSKIEJ 15

Inżynier Rezydent: mgr inż. Marek Łatka

Wybrane dane kontraktowe:

Data podpisania umowy:                                            19.03.2014r.

Data przekazania placu budowy:                                  26.03.2014r.

Planowana data zakończenia:                                      19.10.2014r.

Data zakończenia:                                                        04.10.2014r.

Data odbioru:                                                              22.10.2014r.

Data oddania do ruchu ul. Kwiatkowskiego                      26.09.2014r.

Szacowana Wartość Kontraktu :

Wartość ofertowa Kontraktu :       4 209 410,48 zł netto     5 177 574,89 zł brutto

Wartość końcowa Kontraktu:        4 438 580,09 zł netto     5 459 453,51 zł brutto



Zamierzenie budowlane w części drogowej obejmowało:

  • rozbudowę ulicy Kwiatkowskiego na odcinku pomiędzy rondem Ofiar Katynia, a rondem Narodowych Sił Zbrojnych wraz z przebudową zjazdów z istniejących zakładów pracy,
  • budowę dwóch zatok autobusowych,
  • budowę obustronnych chodników,
  • przebudowę mostu na rzece Biała,
  • przebudowę oświetlenia drogowego,
  • budowę kanalizacji deszczowej, w tym wylotu do rzeki Białej,
  • przebudowę i zabezpieczenie kolidujących urządzeń obcych, w tym kabli teletechnicznych i energetycznych, przebudowa gazociągu w rejonie ronda Narodowych Sił Zbrojnych i obiektu mostowego,
  • montaż elementów bezpieczeństwa ruchu drogowego,

Zamierzenie budowlane w części mostowej obejmowało:

  • rozbiórkę płyty ustroju nośnego i wykonanie nowej,
  • rozbiórkę skorodowanych fragmentów przyczółków wraz z robotami ziemnymi i płytami przejściowymi oraz odtworzenie nowych,
  • rozbiórkę skorodowanych fragmentów filarów i poprzecznic oraz odtworzenie nowych,
  • wymianę belek nośnych strunobetonowych na nowe,
  • montaż nowych łożysk,
  • naprawa powierzchni filarów poprzez nałożenie warstwy torkretu,
  • wykonanie nowego wyposażenia mostu (chodniki z nawierzchniami, barieroporęcze, odwodnienie, dylatacje, izolacje, nawierzchnie bitumiczne),
  • umocnienie skarp w rejonie obiektu mostowego narzutem kamiennym oraz płytami ażurowymi,
  • rekultywację terenu.

PARAMETRY TECHNICZNE PO PRZEBUDOWIE

  • BRANŻA MOSTOWA:
  • Całkowita długość ustroju niosącego LB = 39,20m
  • Całkowita długość obiektu wraz ze skrzydłami Lc = 56,96m
  • Szerokość jezdni na obiekcie L= 7,60m
  • Szerokość użytkowa chodników 2x1,50m
  • Spadek poprzeczny jezdni 2,0 % (dwustronny)



  • BRANŻA DROGOWA:
  • klasa drogi Z,
  • kategoria ruchu KR4 (ze względu na duży ruch samochodów ciężarowych nawierzchnia drogi projektowana jest dla nośności 115kN)
  • prędkość projektowana vp=50 km/h,
  • szerokość jezdni – 7,00 m,
  • dwie zatoki autobusowe o szerokości 3,00 m,
  • obustronne chodniki o szerokości 2,00 (przy peronach autobusowych 2,50 m),
  • nawierzchnia jezdni – mieszanka SMA,,
  • nawierzchnia chodnika – kostka betonowa.

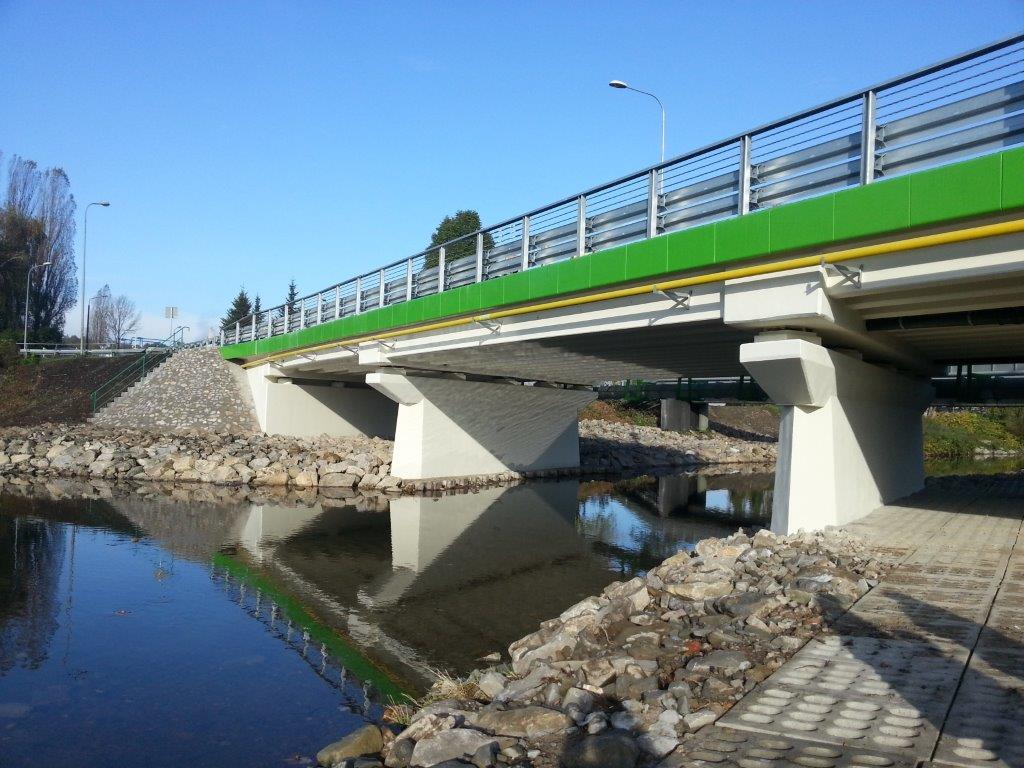

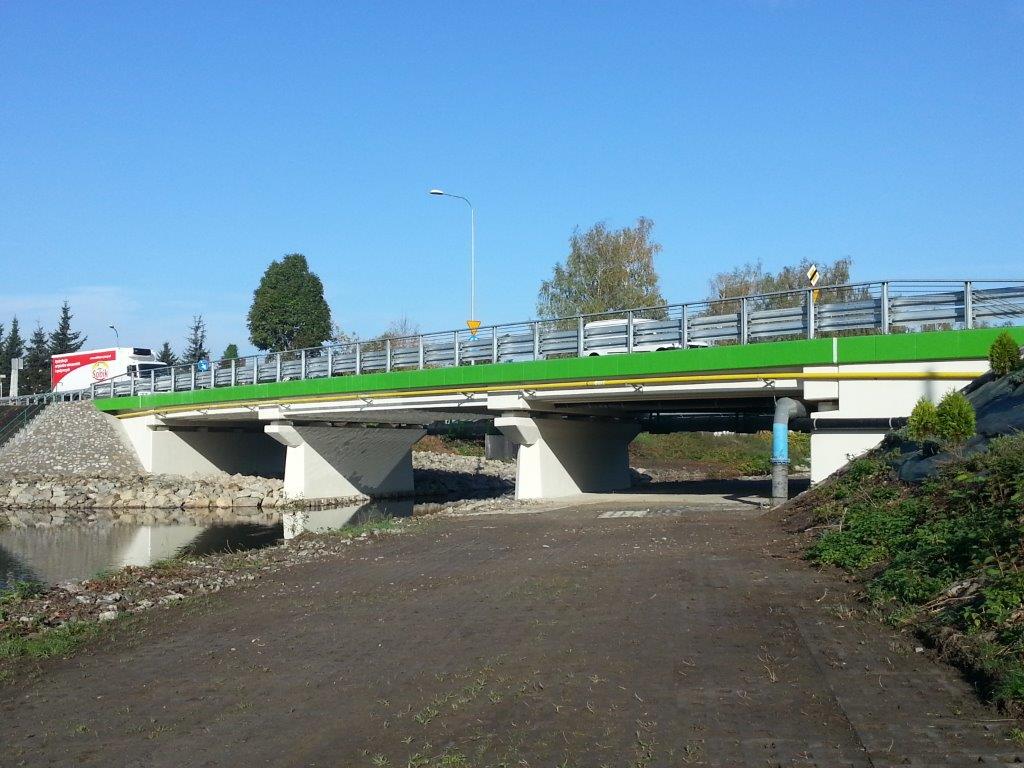

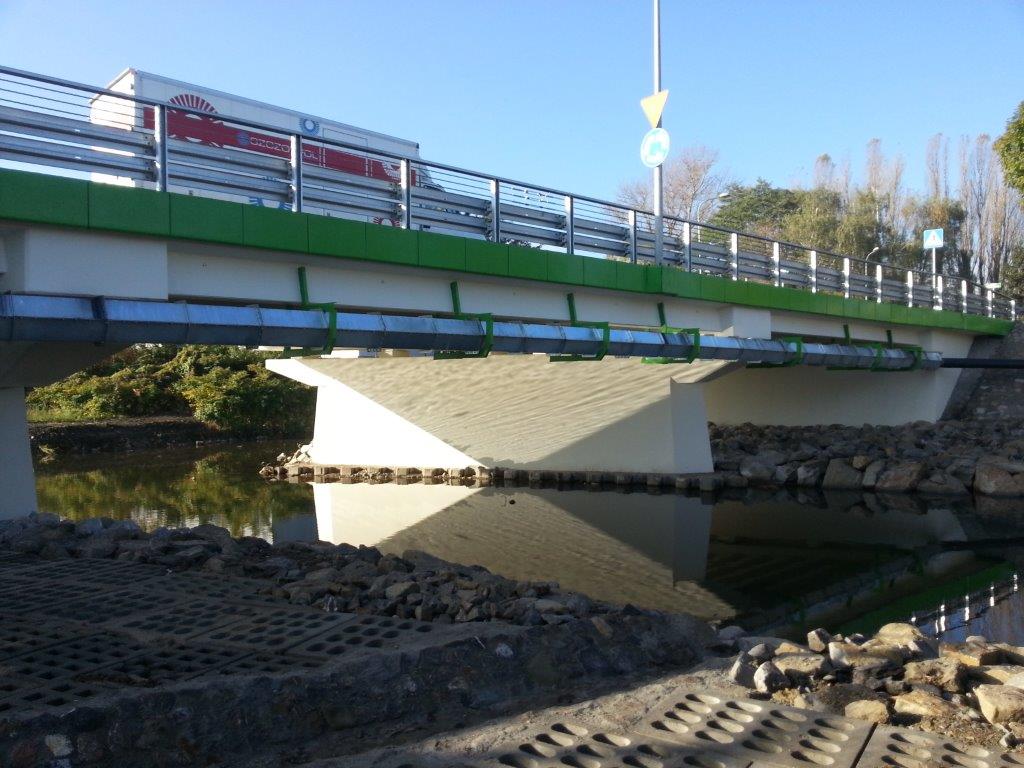

Galeria realizacji

kliknij aby powiększyć zdjęcie
